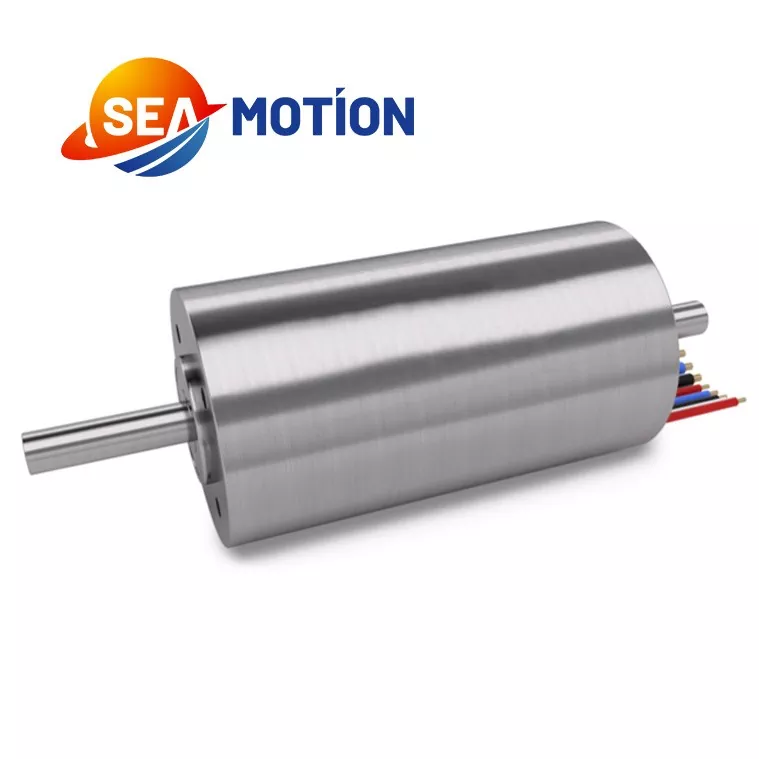

Motores sem núcleo

SEA MOTION emprega um tipo de enrolamento especial que aumenta efetivamente a eficiência do motor. Este método de enrolamento foi adotado por algumas marcas líderes internacionais. O método de enrolamento tem um impacto significativo no desempenho de um motor sem núcleo. A equipe técnica da SEA MOTION passou anos pesquisando e superando desafios técnicos para desenvolver este método de enrolamento e o maquinário de enrolamento automatizado correspondente.

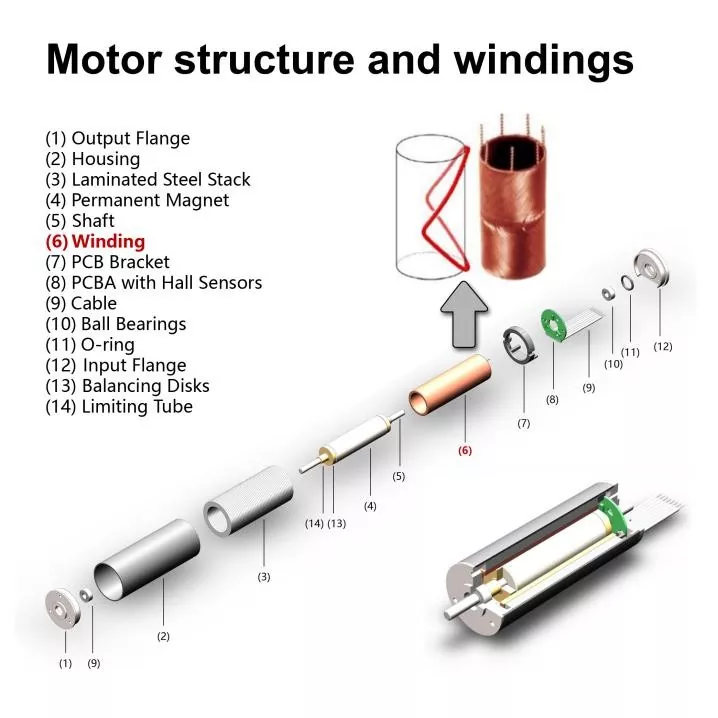

Lista de peças da estrutura do motor1. Flange de saída

2. Habitação

3. Pilha de aço laminado

4. Ímã Permanente

5. Eixo

6. Enrolamento

7. Suporte de PCB

8. PCBA com sensores Hall

9. Cabo

10. Rolamentos de esferas

11. Anel de vedação

12. Flange de entrada

13. Discos de balanceamento

14. Tubo Limitante

Em relação ao feedback do encoder, o motor sem núcleo SEA MOTION suporta feedback de encoder magnético e óptico, bem como feedback multivoltas incremental e absoluto. Oferecemos módulos de engrenagens planetárias para fornecer ao motor sem núcleo maior torque de saída.

Parâmetro do produto

Aqui está uma comparação das especificações do motor sem núcleo SEA MOTION com as dos concorrentes nacionais e das principais marcas internacionais. Esses dados são provenientes de seu site oficial.

Para o mesmo tamanho, mesmo uma ligeira melhoria no desempenho e nos parâmetros apresenta desafios para o projeto, a fabricação e o controle de qualidade.

Comparação dos parâmetros de desempenho de motores sem escova de 16 mm de diâmetro

Comparação dos parâmetros de desempenho de motores sem escova de 22 mm de diâmetro

Característica e aplicação do produto

As vantagens dos motores sem núcleo SEA MOTION são as seguintes:

1. Maior eficiência e menor geração de calor devido à ausência de núcleo.

2. Menor momento de inércia: os motores sem núcleo SEA MOTION têm um momento de inércia de apenas 1/10 a 1/5 dos motores tradicionais, resultando em excelente desempenho dinâmico.

3. Nenhum torque de engrenagem, levando a uma operação extremamente suave. Operação sem vibração em baixa velocidade, com flutuações de velocidade controladas em 2%.

4. Tamanho pequeno e alta densidade de potência.

5. Interferência eletromagnética extremamente baixa.

6. Excelente linearidade no controle do motor.

7. Cadeia industrial totalmente independente e controlável.

As aplicações incluem:

Médico: Endoscópios, robôs cirúrgicos, bombas de precisão;

Industrial: Servo gimbals, mãos com destreza robótica, automação de precisão;

Eletrônicos de consumo: drones, estabilização de imagem de câmera de última geração, wearables inteligentes;

Aeroespacial: Servos em miniatura, controle de atitude.

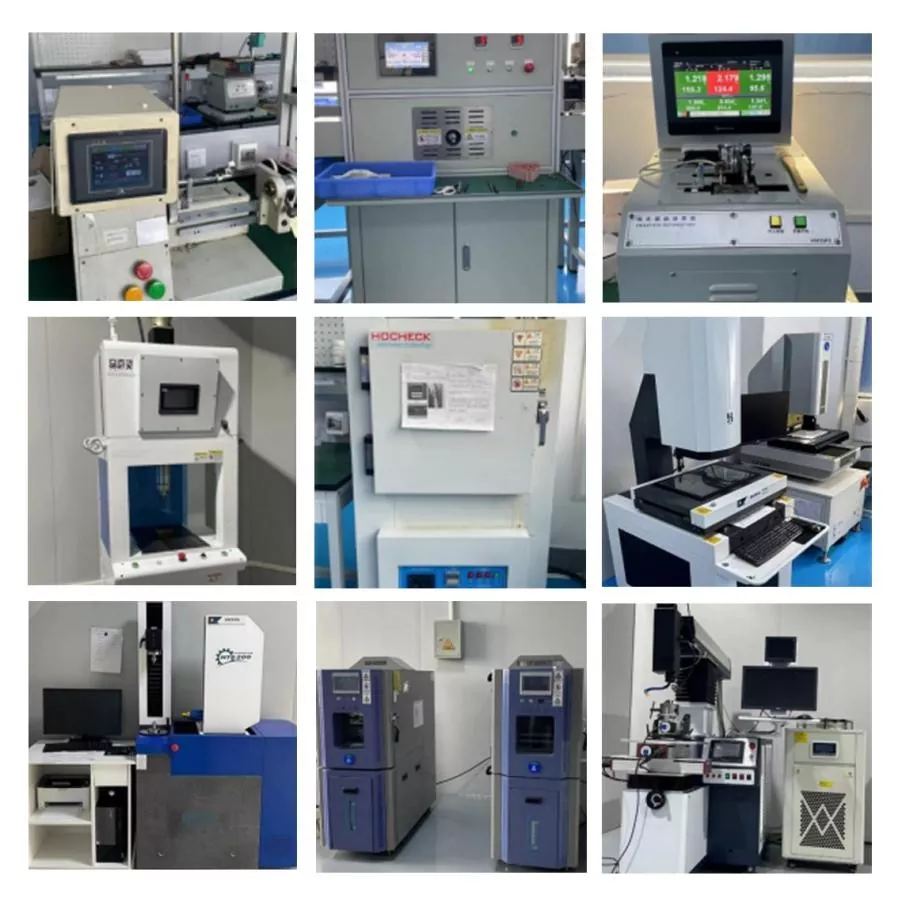

Equipamento de produção

O equipamento principal para motores sem núcleo gira em torno da produção de bobinas. Portanto, a fabricação do enrolamento é fundamental e determina o desempenho do motor sem núcleo. Desenvolvemos e projetamos equipamentos de bobinagem totalmente automatizados com base no tipo de bobinagem.

A segunda etapa é pressionar a chapa de arame; a terceira etapa é enrolar a folha de arame em uma bobina, formando o formato da bobina; por fim, é cozido em alta temperatura para definir o formato, finalizando a fabricação da bobina.
