Motor sem moldura

SEA MOTION é distribuidor exclusivo de motores sem moldura de renome internacional na China desde 2019. Nossa clientela abrange universidades, institutos de pesquisa e setores de manufatura de alta qualidade em toda a China. Simultaneamente, nossa cadeia de fornecimento inclui um grupo de fabricantes excepcionais. Eles são especializados em diferentes áreas e se destacam em diferentes produtos. Algumas são especializadas em produtos personalizados, de pequenos lotes e especializados, possuindo fortes equipes de P&D e um grande número de trabalhadores qualificados. Outros se especializam na produção de grandes quantidades de produtos industriais padrão, possuindo capacidades de gerenciamento de controle de qualidade extremamente fortes e garantindo excelente consistência do produto.

Enviar consulta

Descrição do produto

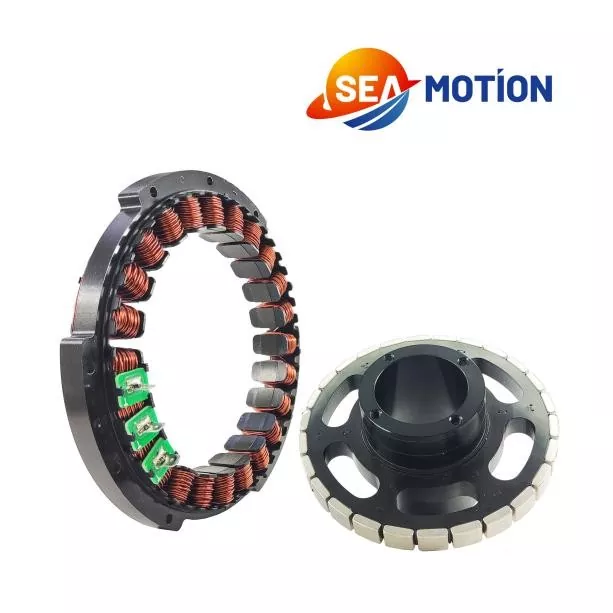

Um motor sem moldura é um motor síncrono de acionamento direto com ímã permanente, sem casca, sem rolamento e sem eixo. Consiste apenas em um estator e um rotor, diretamente embutidos no equipamento como parte da estrutura, e apresenta alta densidade de torque, folga zero e alta resposta dinâmica.

Nossa equipe técnica avaliará as necessidades do cliente e selecionará um fornecedor adequado. Trabalharemos com a equipe de P&D do fornecedor para projetar e validar a seleção do produto ou circuito magnético. Após finalizar a solução, realizaremos simulações para garantir a confiabilidade e controlabilidade de todo o processo.

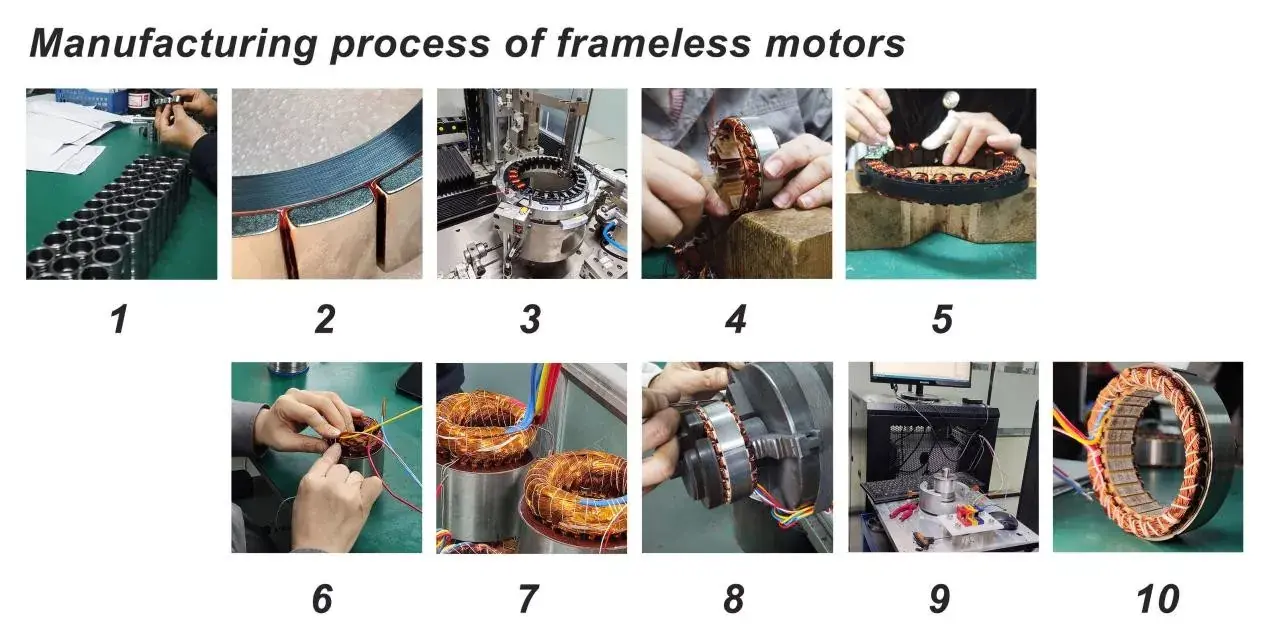

Em seguida vem o complexo processo de produção. Simplificamos o processo de produção de motores sem moldura em dez etapas. A seguir está o processo de produção do motor sem moldura:

1. Inspeção de material, o rotor de um motor sem moldura requer usinagem de precisão.

2.Para fixar as folhas magnéticas fortes, é usado um adesivo anaeróbico. Alguns rotores de alta velocidade têm uma camada de fibra de carbono fixada na parte externa das fortes folhas magnéticas para evitar que as folhas sejam projetadas pela força centrífuga excessiva.

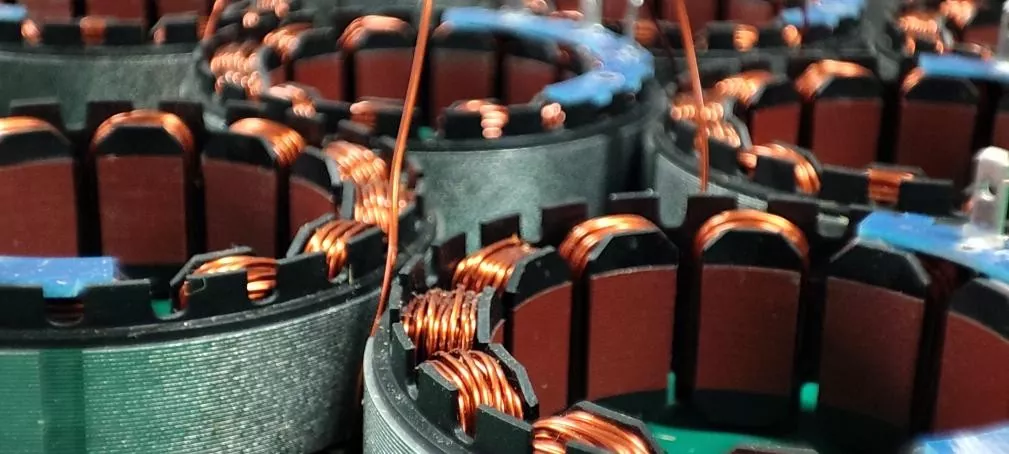

3. As máquinas de enrolamento automático realizam o trabalho de enrolamento do estator.

4.Para alguns produtos de pequenos lotes ou personalizados com altos requisitos de enrolamento, é necessário enrolamento manual. A corda manual é uma tarefa altamente técnica.

5.Organize os enrolamentos. Ferramentas de madeira macia serão usadas aqui para evitar danificar o verniz isolante na superfície do enrolamento.

6. Soldar envolve soldar os enrolamentos aos condutores ou placa de interface PCB.

7. O processo de vazamento da cola deve ser realizado em ambiente de vácuo para evitar a entrada de ar e, em seguida, deve ser assado no forno.

8.Remova qualquer adesivo residual da superfície das folhas magnéticas do estator.

9. O teste inclui teste de continuidade trifásico, teste de carga, etc.

10. Produto acabado

Parâmetro do produto

Podemos fornecer diferentes padrões de enrolamento, projetos de circuitos magnéticos, métodos de embalagem e métodos de fiação de acordo com as necessidades do cliente. Abaixo estão os parâmetros para nossos produtos padrão.

Modelo	Tensão nominal Vcc	Velocidade nominal rpm	Torque nominal N·m	Potência nominal W	Corrente nominal A	Corrente de pico A	Torque máximo N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vca	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

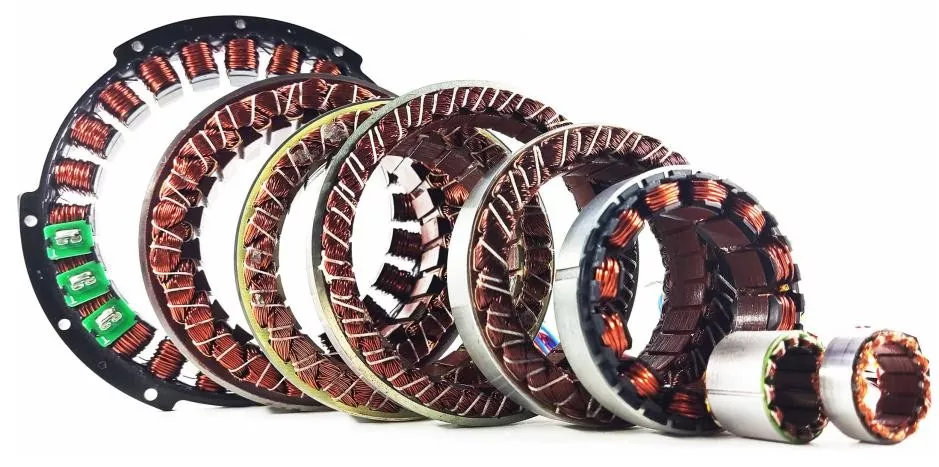

Os motores padrão de 175 mm de diâmetro externo podem ser personalizados com um diâmetro externo variando de 12 mm a 600 mm. Para motores de torque sem moldura maiores e mais especializados, consulte nossa equipe de vendas.

Característica e aplicação do produto

As vantagens dos motores sem moldura são as seguintes:

1. Alta densidade de torque: O torque é 2–3 vezes maior que o dos servos comuns para o mesmo volume, com excelentes características de baixa velocidade e alto torque.

2. Folga zero + alta precisão: sem engrenagens/sem acoplamento, precisão de repetibilidade de até ± 1 segundo de arco, alta rigidez e forte anti-perturbação.

3. Resposta dinâmica ultra-alta: Inércia do rotor extremamente baixa, frequência de resposta> 1kHz, adequada para partida-parada em alta velocidade e reversão frequente.

4. Compacto e leve: A eliminação dos componentes da carcaça e da transmissão reduz o volume/peso em 30% a 50%, facilitando o cabeamento oco.

5. Longa vida útil e livre de manutenção: sem escovas, sem desgaste de engrenagens, vida útil de até dezenas de milhares de horas, apenas os rolamentos são consumíveis.

6. Design flexível: O diâmetro externo, o diâmetro interno e o comprimento podem ser personalizados de acordo com o formato do equipamento, suportando furos passantes ocos (para passagem de cabeamento / tubulação).

As aplicações específicas incluem:

1. Robôs Humanóides/Colaborativos: Acionados por articulação (fiação leve, oca, alto torque).

2. Equipamento de semicondutores/painel: estágios de wafer, máquinas de litografia, estágios rotativos de precisão.

3. Equipamentos Médicos: Robôs cirúrgicos, scanners de tomografia computadorizada/ressonância magnética.

4. Aeroespacial: Servo motores, antenas de satélite, pods optoeletrônicos.

5. Máquinas-ferramentas CNC: estágios rotativos de acionamento direto, fusos de alta velocidade, articulação de cinco eixos.

Detalhes de produção e tamanho/mm

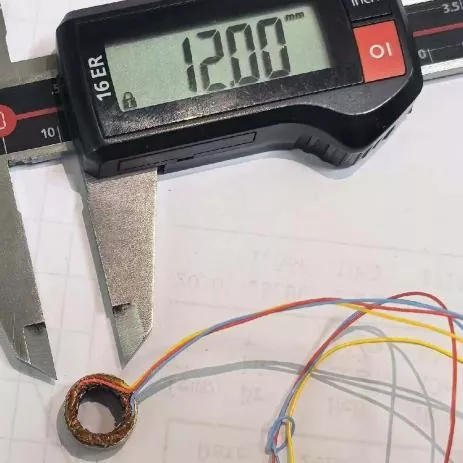

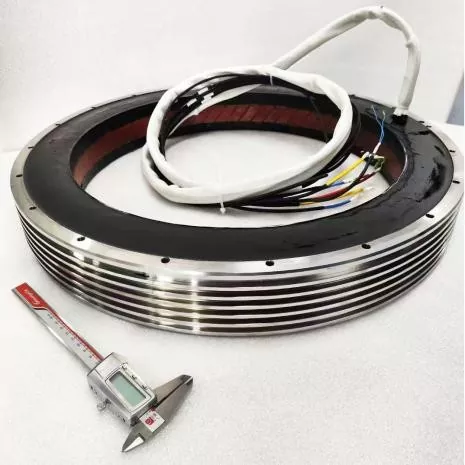

Além de produtos industriais padrão, aceitamos pedidos personalizados de motores sem moldura. Nossos tamanhos personalizados variam de um diâmetro externo mínimo de 12 mm a 600 mm.
