Jing Yuefornece avançadoMotores de torque sem moldurapara engenheiros e fabricantes de equipamentos que buscam soluções de movimento compactas, de alto torque e de acionamento direto. Ao separar o rotor e o estator das carcaças convencionais do motor, esta arquitetura permite uma integração mecânica mais flexível, alta resposta dinâmica e movimento rotativo preciso para robótica, equipamentos semicondutores, sistemas médicos, máquinas CNC e outras aplicações exigentes.
Os motores de torque sem moldura são projetados para colocar o motor diretamente dentro da estrutura mecânica, em vez de depender de um motor convencional, caixa de engrenagens, acoplamento ou transmissão por correia. Essa arquitetura de acionamento direto pode reduzir as perdas mecânicas na transmissão e, ao mesmo tempo, fornecer alta densidade de torque, baixa inércia do rotor, alta rigidez e controle de movimento responsivo. Para equipamentos de automação modernos, a capacidade de personalizar padrões de enrolamento, circuitos magnéticos, dimensões e configurações de fiação torna os motores sem moldura particularmente valiosos quando o espaço de instalação, o desempenho de posicionamento e a integração mecânica são críticos.
1. O que são motores de torque sem moldura?
2. Por que os motores de torque sem moldura são importantes?
3. Quais são as principais vantagens?
4. Como você deve avaliar as especificações do motor?
5. Onde os motores de torque sem moldura são usados?
6. Como os engenheiros podem selecionar o motor certo?
7. O que deve ser considerado durante a integração?

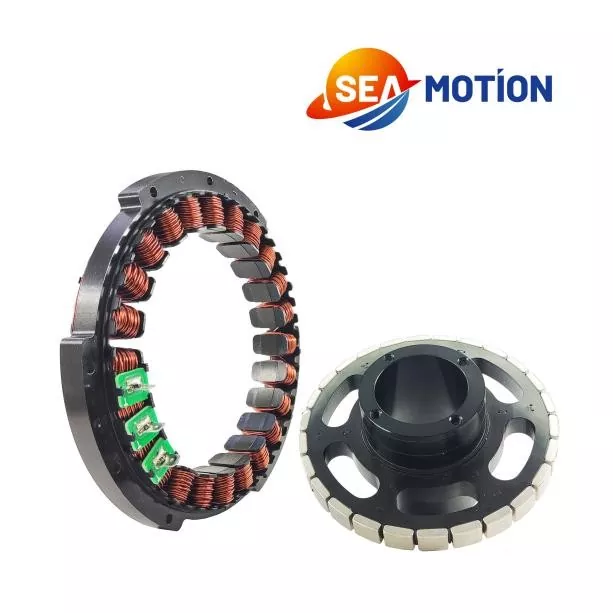

Um motor de torque sem moldura é um motor síncrono de ímã permanente de acionamento direto fornecido principalmente como conjuntos separados de rotor e estator, em vez de um motor alojado completo. Os componentes podem ser integrados diretamente na estrutura mecânica do cliente, permitindo ao projetista da máquina determinar a carcaça, os rolamentos, a disposição do eixo, a posição do codificador e outros elementos mecânicos de acordo com a aplicação.
Ao contrário de um servo motor tradicional que muitas vezes requer uma caixa de engrenagens, acoplamento ou correia para transferir o torque para a carga, um design sem moldura coloca a fonte de torque eletromagnético diretamente no ponto de rotação. Isto pode simplificar o caminho da transmissão mecânica e eliminar a folga associada aos sistemas convencionais acionados por engrenagens.
O projeto é especialmente útil quando o equipamento requer uma estrutura compacta, alta relação torque/volume, rápida aceleração e desaceleração ou posicionamento rotativo preciso. Dependendo do modelo e da configuração do enrolamento, os produtos disponíveis podem atender a diferentes requisitos de tensão, velocidade, torque, corrente e potência.
À medida que os equipamentos industriais se tornam menores e mais inteligentes, os arranjos convencionais de motores podem criar limitações mecânicas. Um servo motor completo requer espaço de instalação para sua carcaça e também pode exigir componentes de transmissão adicionais. Esses componentes aumentam o número de interfaces mecânicas entre o motor e a carga.
Os motores de torque sem moldura oferecem outra abordagem. O rotor e o estator podem ser incorporados à estrutura da máquina, permitindo que os engenheiros construam o motor de acordo com a aplicação, em vez de redesenhar a aplicação em torno de um corpo de motor padrão.
A alta densidade de torque é um dos principais motivos pelos quais os engenheiros consideram a tecnologia de motor sem moldura. Ao remover componentes desnecessários da carcaça e da transmissão, o motor pode ser integrado mais próximo da carga. Isto é particularmente valioso em juntas robóticas, mesas rotativas, estágios de semicondutores e outras aplicações onde o volume de instalação disponível é limitado.
Os sistemas tradicionais de transmissão baseados em engrenagens podem apresentar folga, conformidade e erros mecânicos. Um motor de acionamento direto elimina a necessidade de muitos desses componentes de transmissão. Quando combinado com um dispositivo de feedback de alta resolução e servocontrolador adequados, o sistema resultante pode fornecer desempenho de posicionamento altamente responsivo.
A baixa inércia do rotor permite que o motor mude de velocidade rapidamente. Esta característica é valiosa para equipamentos que executam ciclos frequentes de partida-parada, posicionamento rápido ou mudanças repetidas de direção. Na automação de precisão, uma resposta mais rápida pode contribuir para tempos de ciclo mais curtos, mantendo o movimento controlado.
Como o rotor e o estator são componentes separados, os projetistas têm maior liberdade para determinar como o motor se encaixa na máquina. Estruturas ocas também podem ser consideradas quando cabos, linhas pneumáticas, caminhos ópticos ou outros componentes precisam passar pelo conjunto rotativo.
Diferentes aplicações requerem diferentes características do motor. Um fornecedor profissional pode oferecer suporte a variações nos padrões de enrolamento, design de circuito magnético, métodos de embalagem, arranjos de fiação e dimensões físicas. Isso torna a tecnologia sem moldura adequada tanto para equipamentos padrão quanto para projetos OEM especializados.
Escolher um motor apenas pelo seu torque nominal não é suficiente. Os engenheiros devem avaliar o ponto operacional completo, incluindo tensão, velocidade, torque contínuo, pico de torque, corrente, condições térmicas, inércia do rotor e requisitos de controle.
| Especificação | Por que é importante | Consideração típica de engenharia |
|---|---|---|
| Tensão nominal | Define os requisitos operacionais elétricos | Combine o servo drive disponível e a arquitetura de energia |
| Velocidade nominal | Determina a capacidade operacional contínua | Considere a velocidade operacional necessária e o perfil de aceleração |
| Torque nominal | Representa capacidade de torque contínuo | Inclui torque de carga e margem de segurança da aplicação |
| Pico de Torque | Suporta condições de alta carga de curta duração | Importante para aceleração e movimento dinâmico |
| Corrente nominal | Influencia os requisitos térmicos e de acionamento | Certifique-se de que o controlador possa fornecer continuamente a corrente necessária |
| Corrente de pico | Determina a produção dinâmica de curto prazo | Verifique a capacidade de pico de corrente do inversor |
| Parâmetros de enrolamento | Afeta a resposta elétrica e o ajuste de controle | Combine os parâmetros do motor com o sistema servo selecionado |
Por exemplo, as configurações disponíveis podem variar de motores pequenos, como o 25LW01, com potência nominal de 0,05 N·m, até configurações maiores, como o 76ZWS03, que fornece um torque nominal de 3,3 N·m e um torque de pico de 10 N·m. A seleção correta depende do perfil de movimento completo e não apenas do tamanho do motor.
A estrutura mecânica flexível de um motor sem moldura o torna adequado para muitas indústrias de precisão. As aplicações típicas incluem:
Para obter mais informações sobre a arquitetura do produto e configurações disponíveis, os engenheiros podem revisar oPágina do produto Motores de torque sem moldura.
Um processo de seleção sistemático ajuda a evitar problemas de subdimensionamento, aquecimento excessivo e compatibilidade. Antes de solicitar um orçamento de motor, os engenheiros devem definir os seguintes parâmetros:
Compartilhar esses detalhes com um fornecedor técnico permite que a configuração do motor seja avaliada de acordo com o perfil de carga real, em vez de depender apenas da classificação nominal do motor.
Os motores sem moldura oferecem liberdade mecânica, mas a integração bem-sucedida requer uma engenharia cuidadosa. O rotor e o estator devem ser instalados com concentricidade, controle de entreferro, rigidez mecânica e gerenciamento térmico adequados.
A montagem elétrica é igualmente importante. O enrolamento do estator deve estar corretamente conectado ao inversor, enquanto o sistema de realimentação deve estar precisamente alinhado com a posição mecânica do motor. Para aplicações de alta velocidade, a resistência estrutural do rotor e a retenção do ímã também requerem consideração cuidadosa.
Os processos de fabricação podem incluir usinagem de rotor de precisão, ligação magnética, enrolamento automatizado ou especializado, organização de enrolamento, soldagem, encapsulamento a vácuo, cura com adesivo, limpeza de superfície e testes de desempenho elétrico. Estas etapas influenciam diretamente a consistência do motor e a confiabilidade a longo prazo.
Para projetos OEM, a personalização também pode ir além das dimensões. Padrões de enrolamento, projeto de circuito magnético, métodos de fiação e abordagens de embalagem podem ser adaptados de acordo com os requisitos do equipamento.
Um servo motor convencional normalmente integra sua carcaça, eixo, rolamentos e outros elementos mecânicos em um conjunto completo de motor. Um motor de torque sem moldura fornece principalmente o rotor e o estator, permitindo ao cliente integrar esses componentes diretamente na máquina. Isso pode criar uma estrutura de acionamento direto mais compacta.
Sim. Dependendo do fornecedor e da aplicação, a personalização pode incluir dimensões do motor, padrões de enrolamento, projeto de circuito magnético, métodos de fiação e embalagem. Soluções personalizadas são particularmente úteis para robótica, estágios de precisão, equipamentos médicos e máquinas OEM especializadas.
O motor em si pode ser fornecido sem um dispositivo de realimentação integrado, mas as aplicações de servo de precisão geralmente requerem um encoder ou outra solução de realimentação. O dispositivo de feedback permite que o controlador monitore a posição do rotor e regule o motor de acordo com os requisitos de posicionamento e velocidade da aplicação.
Sim. Sua estrutura compacta, capacidade de acionamento direto, alta densidade de torque e integração mecânica flexível os tornam adequados para juntas robóticas. Os engenheiros podem combinar o motor com rolamentos, codificadores, controladores e componentes estruturais adequados para criar uma arquitetura de junta personalizada.
Forneça o torque, velocidade, tensão, perfil de aceleração, dimensões de instalação, ciclo de trabalho, condições ambientais, requisitos de feedback e quantidade esperada necessários. Esses detalhes ajudam o fornecedor a recomendar uma configuração de motor adequada e a identificar antecipadamente possíveis restrições térmicas ou mecânicas.
Os motores de torque sem moldura oferecem uma poderosa combinação de desempenho de acionamento direto, integração compacta, alta densidade de torque, baixa folga mecânica e resposta dinâmica. Para robótica, equipamentos semicondutores, sistemas CNC, dispositivos médicos e outras máquinas de precisão, eles proporcionam aos engenheiros maior liberdade para otimizar toda a arquitetura de movimento. Se você estiver desenvolvendo uma nova máquina ou atualizando um eixo rotativo existente,Contate-nospara discutir seus requisitos de torque, velocidade, dimensões, tensão e personalização e encontrar uma solução de movimento adequada à sua aplicação.
