Motores de torque sem moldura

Como fabricante chinês profissional e distribuidor regional autorizado, a SEA MOTION fornece soluções de motores de torque sem moldura personalizáveis e de alto desempenho para indústrias de precisão de ponta. Desde 2019, temos parceria com marcas de renome global e fabricantes nacionais premium, atendendo universidades, institutos de pesquisa e empresas de manufatura de ponta com qualidade confiável comprovada.

Enviar consulta

Descrição do produto

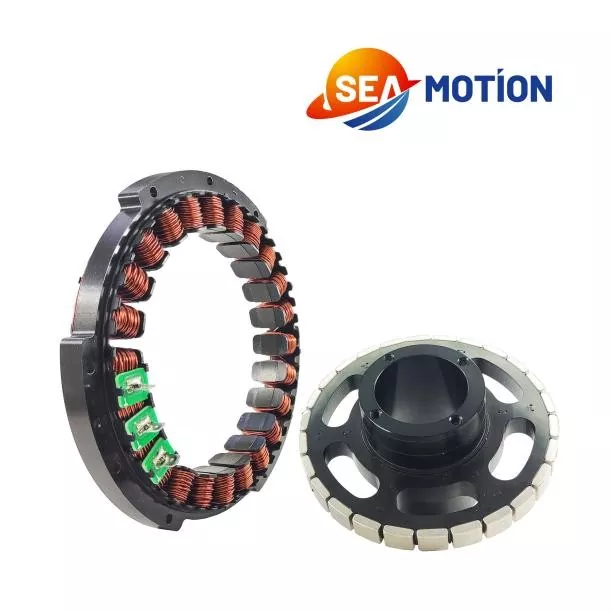

Os motores de torque sem moldura SEA MOTION são um produto central de motor de acionamento direto projetado para cenários industriais leves, de alta precisão e alta dinâmica, quebrando completamente as limitações de desempenho dos servo motores tradicionais com estruturas de transmissão de engrenagens. Esta série de motores cancela carcaças e peças de transmissão redundantes, proporcionando vantagens excepcionais em densidade de torque, precisão de posicionamento e resposta dinâmica. Equipado com um design de inércia de rotor ultrabaixa, ele suporta partida-parada de alta frequência e comutação rápida, alcançando saída estável de baixa velocidade e alto torque. Contando com anos de experiência no setor e um sistema hierárquico de cadeia de suprimentos aperfeiçoado, a SEA MOTION integra fabricantes de motores de torque sem moldura de alta qualidade com forças diferenciadas. Cooperamos com fábricas orientadas para P&D para motores especiais personalizados de pequenos lotes e fabricantes padronizados de produção em massa com sistemas de controle de qualidade rigorosos para garantir excelente consistência do produto. Todos os produtos passam por rigorosos testes de desempenho e inspeção de qualidade. Seja para projetos de P&D personalizados ou compras industriais em grande escala, podemos fornecer soluções otimizadas de controle de movimento, equilibrando qualidade do produto, custo e eficiência de entrega para clientes globais.

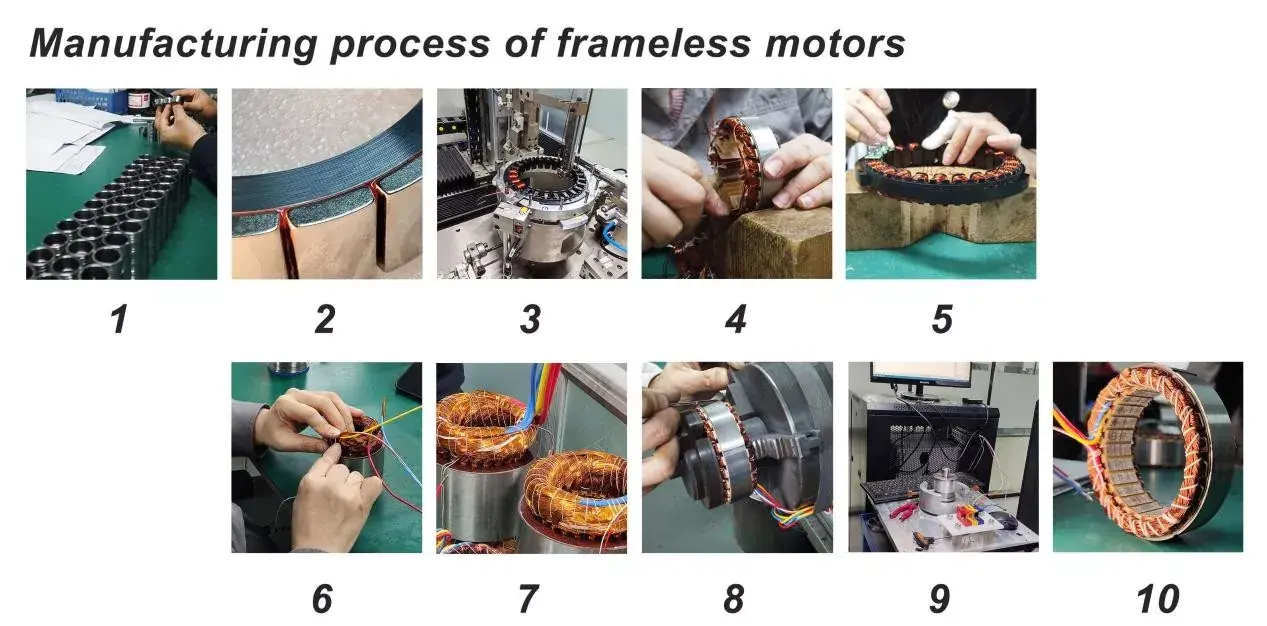

A seguir está o processo de produção do motor sem moldura:

1. Inspeção de material, o rotor de um motor sem moldura requer usinagem de precisão.

2.Para fixar as folhas magnéticas fortes, é usado um adesivo anaeróbico. Alguns rotores de alta velocidade têm uma camada de fibra de carbono fixada na parte externa das fortes folhas magnéticas para evitar que as folhas sejam projetadas pela força centrífuga excessiva.

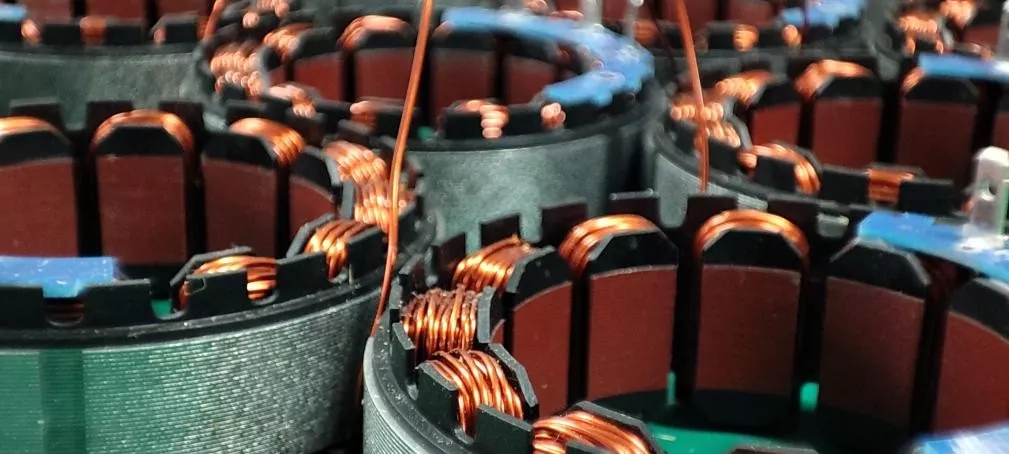

3. As máquinas de enrolamento automático realizam o trabalho de enrolamento do estator.

4.Para alguns produtos de pequenos lotes ou personalizados com altos requisitos de enrolamento, é necessário enrolamento manual. A corda manual é uma tarefa altamente técnica.

5.Organize os enrolamentos. Ferramentas de madeira macia serão usadas aqui para evitar danificar o verniz isolante na superfície do enrolamento.

6. Soldar envolve soldar os enrolamentos aos condutores ou placa de interface PCB.

7. O processo de vazamento da cola deve ser realizado em ambiente de vácuo para evitar a entrada de ar e, em seguida, deve ser assado no forno.

8.Remova qualquer adesivo residual da superfície das folhas magnéticas do estator.

9. O teste inclui teste de continuidade trifásico, teste de carga, etc.

10. Produto acabado

Especificação

Podemos fornecer diferentes padrões de enrolamento, projetos de circuitos magnéticos, métodos de embalagem e métodos de fiação de acordo com as necessidades do cliente. Abaixo estão os parâmetros para nossos produtos padrão.

Modelo	Tensão nominal Vcc	Velocidade nominal rpm	Torque nominal N·m	Potência nominal W	Corrente nominal A	Corrente de pico A	Torque máximo N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vca	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vca	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vca	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vca	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vca	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vca	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

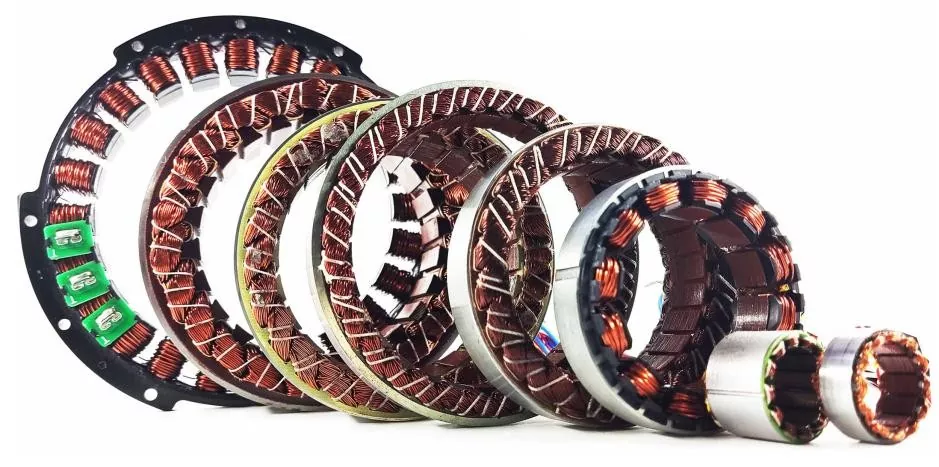

Os motores padrão de 175 mm de diâmetro externo podem ser personalizados com um diâmetro externo variando de 12 mm a 600 mm. Para motores de torque sem moldura maiores e mais especializados, consulte nossa equipe de vendas.

Característica e aplicação do produto

O motor de torque sem moldura SEA MOTION apresenta desempenho abrangente superior, adequado para cenários de fabricação de alta precisão. Possui densidade de torque ultra-alta, fornecendo 2 a 3 vezes o torque de servo motores comuns no mesmo volume com excelente desempenho de torque em baixa velocidade. A estrutura sem engrenagens e sem acoplador proporciona folga zero e alta precisão, com precisão de posicionamento repetitivo de até ± 1 segundo de arco, melhorando significativamente a rigidez estrutural e a capacidade anti-interferência. Com uma frequência de resposta superior a 1kHz e inércia de rotor ultrabaixa, ele suporta operação dinâmica ultra-alta. Ele também atinge uma redução de 30% a 50% no volume e no peso, suporta fiação oca e apresenta longa vida útil e operação livre de manutenção. Amplamente adotado em campos de ponta, ele atende cenários de acionamento conjunto de robôs humanóides e colaborativos com design leve e oco. Também é amplamente utilizado em equipamentos de precisão de semicondutores e painéis, como plataformas de wafer e máquinas de litografia, robôs cirúrgicos médicos e equipamentos de digitalização, engrenagens de direção aeroespaciais e cápsulas fotoelétricas, bem como plataformas giratórias de acionamento direto de máquinas-ferramenta CNC e equipamentos de ligação de cinco eixos, capacitando a atualização industrial inteligente de alta precisão.

Detalhes de produção e tamanho/mm

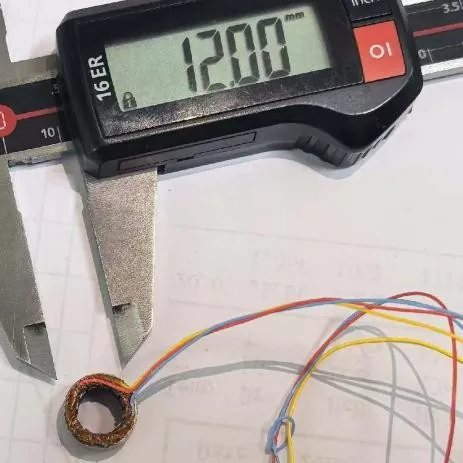

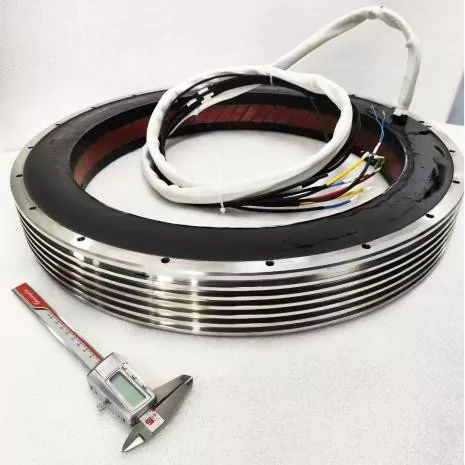

Além de produtos industriais padrão, aceitamos pedidos personalizados de motores sem moldura. Nossos tamanhos personalizados variam de um diâmetro externo mínimo de 12 mm a 600 mm.
