Servo-drives CC compactos

Os servo-drives SEA 140A Compact DC apresentam um formato compacto incomparável e poderosos recursos de processamento de dados. Assim como o SEA1-80A, o SEA140A também é baseado em uma arquitetura DSP+FPGA.

Isso confere ao produto capacidades de processamento de dados extremamente poderosas – alta largura de banda, alta resposta e processamento de dados paralelo. A frequência de amostragem do loop de corrente do SEA140A também atinge 10kHz, possuindo linearidade excepcional.

Em termos de potência de saída efetiva contínua, o SEA140A atinge 11kW. Isso permite que nossos produtos acionem motores de maior potência com corrente de barramento de 140A. Em relação ao feedback do codificador, oferecemos suporte a quase todos os tipos populares de feedback do codificador. O SEA140A também suporta feedback duplo incremental + absoluto e resolver + feedback duplo absoluto.

A série SEA MOTION de servo-drives DC compactos de alto desempenho utiliza um processo PCB de 8 a 12 camadas. Os produtos empregam uma estrutura empilhada e rebitada baseada na função – a camada inferior contém o módulo de potência, a próxima camada o módulo de acionamento, a próxima camada o módulo de controle, a próxima camada o módulo de comunicação e a camada superior a placa de interface. As vantagens deste design são a alta densidade de componentes, permitindo um tamanho de produto muito pequeno; o particionamento funcional minimiza a interferência; e o substrato inferior de alumínio aumenta a dissipação de calor para os componentes de potência. As desvantagens são custos de produção mais elevados e ciclos de desenvolvimento mais longos.

Parâmetro do produto (especificação)

O SEA140A possui correntes máximas de barramento de 140A, 160A e 40A, correspondendo a tensões máximas de 100V, 80V e 200V. Com uma corrente de barramento de 140A, a corrente de saída efetiva contínua é 99A e a potência máxima de saída contínua atinge 11kW. É importante observar que a tensão máxima a que nos referimos é a tensão mais alta que o produto pode suportar. O produto normalmente não deve operar na tensão mais alta por longos períodos. Recomendamos uma tensão operacional entre a tensão de alimentação mínima e a tensão de alimentação nominal.

Característica e aplicação do produto

Como todos os servo-drives CC compactos de alto desempenho da série SEA MOTION, o SEA140A pode ser aplicado em quase todas as aplicações de ponta. Ele apresenta um tamanho pequeno, alta capacidade de corrente, alta potência de saída e suporta praticamente todos os tipos de feedback de encoder, incluindo feedback duplo incremental + absoluto ou resolver + absoluto.

Com alta largura de banda, alta linearidade e alta resposta, o SEA140A oferece maior potência de saída contínua em comparação com o SEA1-80A. Nosso departamento de P&D está atualmente explorando a produção em massa de carboneto de silício como componente de energia. A adoção do carboneto de silício melhorará ainda mais o desempenho do produto.

As principais aplicações do SEA140A são as seguintes:

1. Servo motores integrados de alto desempenho;

2. Plataformas giratórias e equipamentos de simulação de movimento;

3. Equipamentos de circuitos integrados e semicondutores, tais como dispositivos que envolvem movimentação de materiais e requerem grandes cargas;

4. Equipamentos de automação industrial;

5. Veículos e equipamentos especiais, como equipamentos de condução autônoma;

6. AGVs grandes

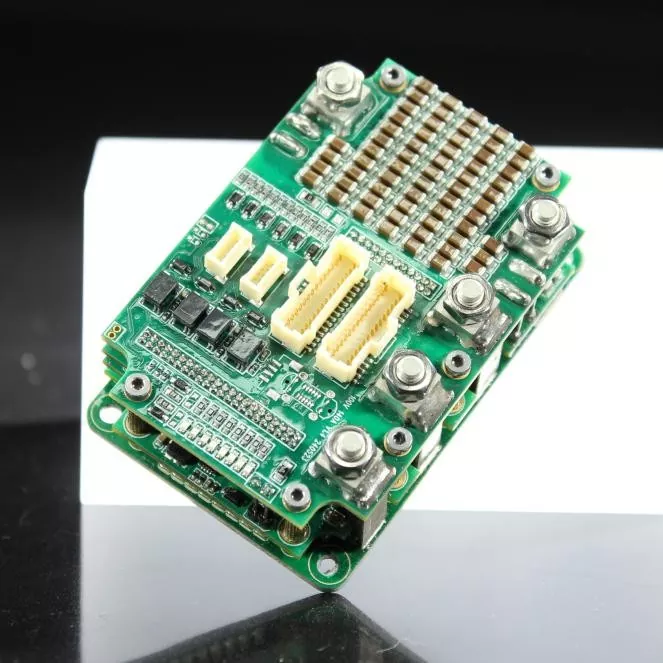

Detalhes de produção

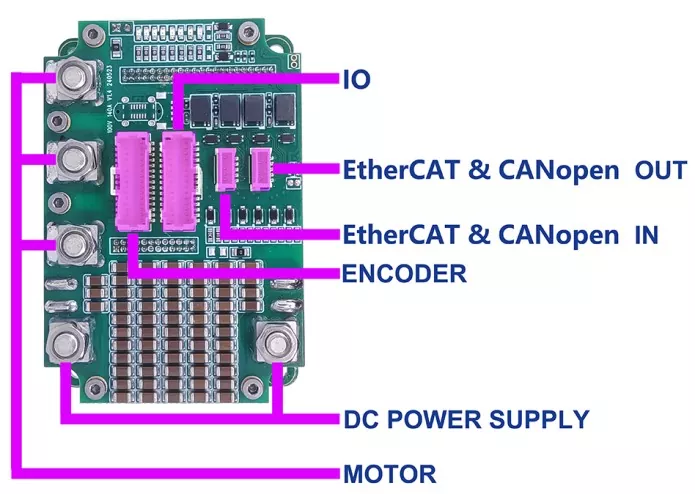

Definição de interface do servo drive CC compacto SEA 140A

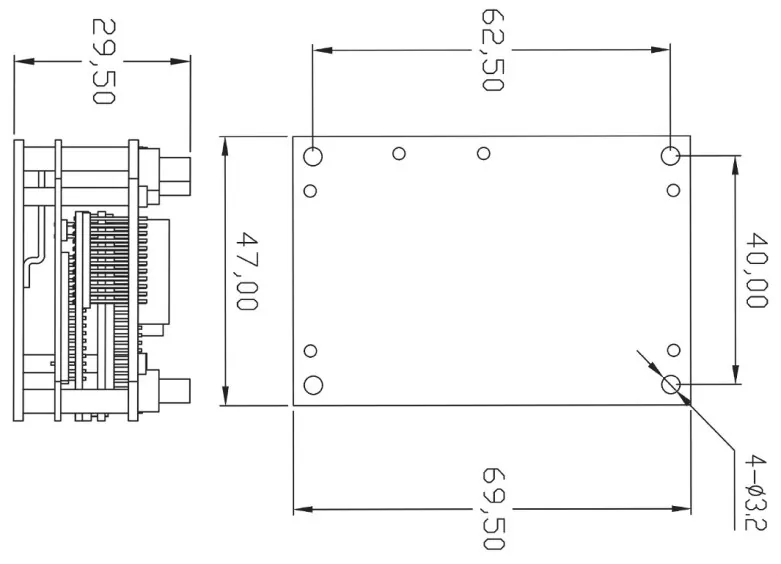

Tamanho do produto/mm
