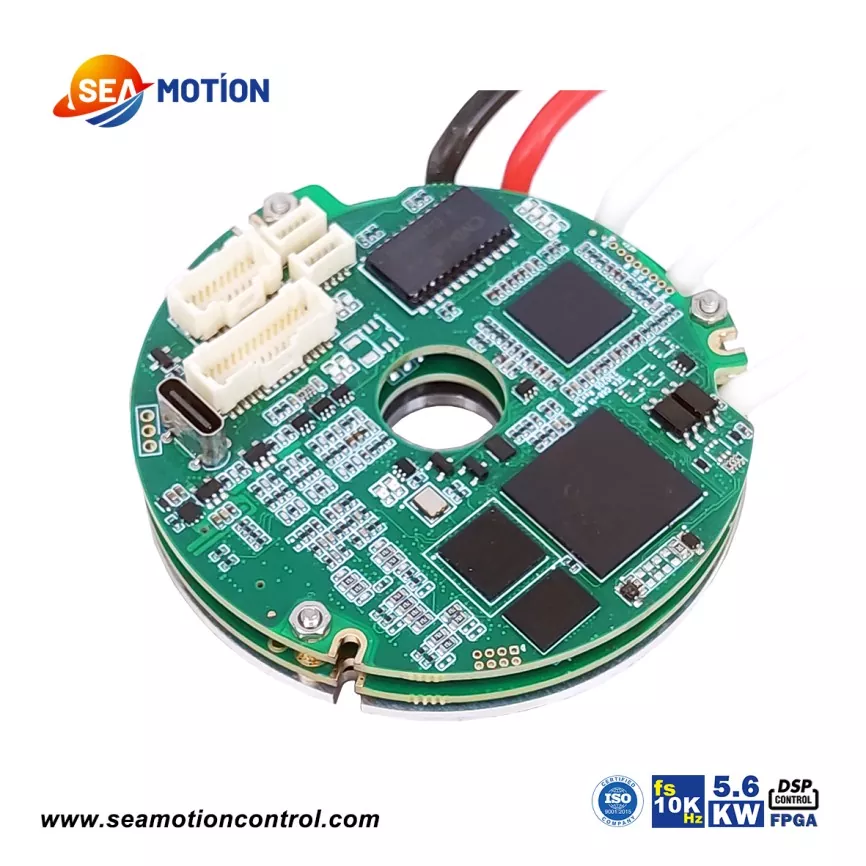

Servo drives CC de alta precisão

Os servo-drives CC circulares de alta precisão SEA C68 estão na série circular SEA MOTION. Como todos os produtos da série SEA MOTION, utiliza uma arquitetura DSP+FPGA. Esta arquitetura oferece recursos excepcionais de processamento de dados. O SEA C68 suporta protocolos de comunicação de barramento EtherCAT ou CANopen e vários comentários de encoder convencionais. Em termos de entradas e saídas digitais, o SEA C68 possui 6 portas de entrada digital e 2 portas de saída digital.

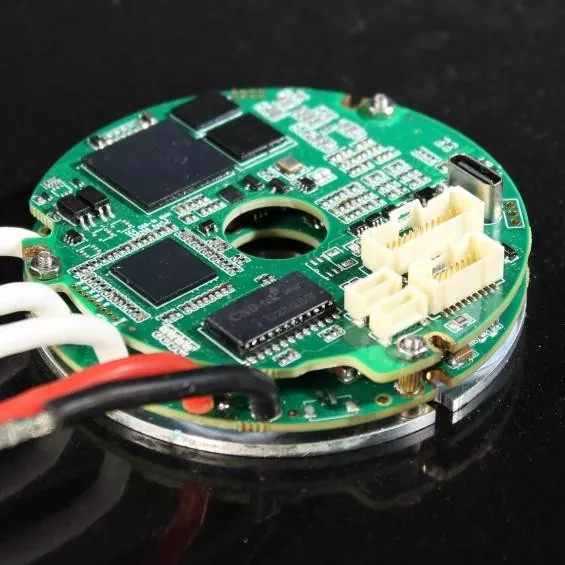

O SEA C68 tem diâmetro externo de 68 mm e estrutura oca. O produto é dividido em três camadas. A camada inferior contém o módulo de potência, que abriga os componentes de potência; a camada intermediária contém o módulo de acionamento; e a camada superior contém os módulos de controle e comunicação, juntamente com diversas interfaces.

Parâmetro do produto (especificação)

O SEA C68 possui uma corrente nominal de barramento de 1-80A, uma corrente efetiva contínua de 0,7-56,5A e uma potência máxima de saída contínua de 5600W. A lista técnica do SEA C68 é idêntica à do SEA 1-80A. Em relação aos tipos de feedback de encoder, o SEA C68 suporta feedback de encoders absolutos, encoders incrementais, sensores de efeito Hall, sinais analógicos e resolvedores. Assim como o SEA 1-80A, o SEA C68 também suporta feedback duplo incremental + absoluto ou resolver + feedback duplo absoluto.

Característica e aplicação do produto

Como todos os servo-drives DC de alta precisão da série SEA MOTION, o SEA C68 pode ser aplicado em quase todos os campos de fabricação de ponta. Possui um design toroidal oco, uma corrente máxima de barramento de 80A e uma potência máxima de saída contínua de 5600W. O SEA C68 suporta vários feedbacks de encoder, possui interfaces IO e STO e suporta temperaturas ambientes tão baixas quanto -45°C.

Ele apresenta um design toroidal oco, tamanho pequeno, alta potência e suporte para a maioria dos feedbacks do codificador, incluindo feedback duplo.

O produto possui alta largura de banda e linearidade, que são parâmetros essenciais para avaliar o desempenho de um produto de acionamento.

As principais aplicações do SEA C68 são as seguintes:

1. Servo motores integrados de alto desempenho;

2. Módulos conjuntos de alto desempenho

Detalhes de produção

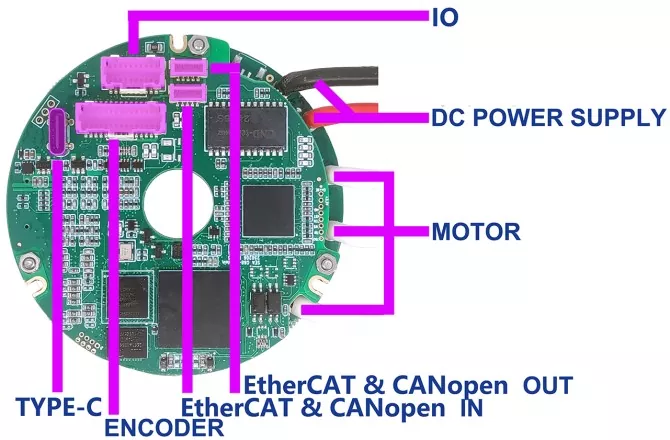

Definição de interface do SEA C68

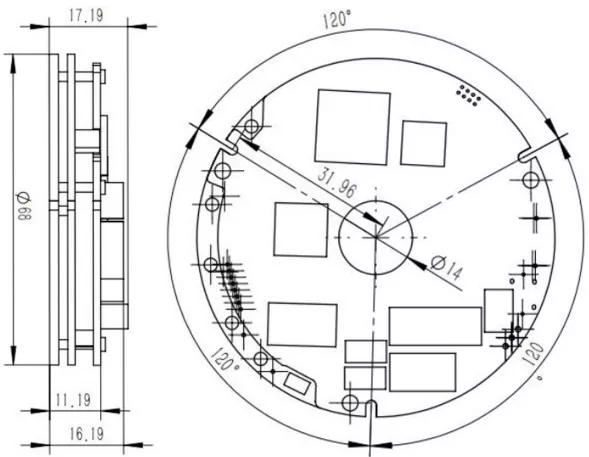

Tamanho do produto/mm
