Resumo do artigo: A Motor de torque sem moldurafoi projetado para aplicações onde motores, caixas de engrenagens, correias e acoplamentos convencionais criam limitações mecânicas indesejadas. Ao separar o rotor e o estator e integrá-los diretamente na estrutura da máquina, esta arquitetura de motor pode fornecer alta densidade de torque, baixa folga mecânica, instalação compacta, rotação suave e controle responsivo. Este artigo explica como funcionam os motores de torque sem moldura, por que eles são valiosos em sistemas de movimento exigentes, o que os engenheiros devem considerar durante a seleção e integração e como o SEA MOTION oferece suporte a soluções personalizadas para robótica, máquinas-ferramentas, equipamentos semicondutores, sistemas médicos e outras aplicações de precisão.

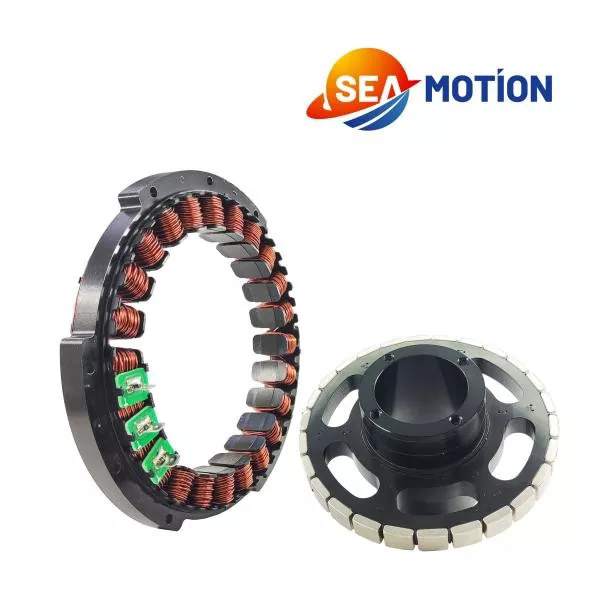

Um motor de torque sem moldura é um motor síncrono de ímã permanente fornecido sem a carcaça do motor convencional, rolamentos integrados ou dispositivo de feedback integrado. Em vez de receber um motor fechado completo, o fabricante da máquina recebe os componentes eletromagnéticos primários – normalmente um estator e um rotor – que podem ser incorporados diretamente na estrutura mecânica final.
Esta configuração dá aos projetistas uma liberdade muito maior sobre a arquitetura de um sistema de movimento. O motor pode ser instalado em torno de uma junta rotativa, dentro de um eixo robótico, abaixo de uma mesa rotativa ou em torno de um mecanismo de precisão onde o espaço de instalação disponível é limitado.
Ao contrário de um motor tradicional que normalmente transfere potência através de uma caixa de engrenagens, correia, polia, acoplamento ou outro componente de transmissão, um motor de torque sem moldura pode acionar a carga diretamente. A remoção desses elementos mecânicos intermediários pode reduzir a conformidade mecânica, as perdas de transmissão, a folga, a vibração e os requisitos de manutenção.
Para equipamentos de alto desempenho, o objetivo não é simplesmente produzir movimento rotacional. O verdadeiro desafio é produzir esse movimento com o torque, velocidade, rigidez, repetibilidade, suavidade e resposta necessários dentro de um envelope mecânico restrito.
É aqui que a arquitetura sem moldura se torna particularmente útil.
O princípio de funcionamento baseia-se na interação eletromagnética entre o rotor de ímã permanente e os enrolamentos energizados do estator.
O estator contém os enrolamentos elétricos que geram um campo magnético rotativo quando uma corrente controlada é fornecida. O rotor contém ímãs permanentes que interagem com esse campo magnético, produzindo torque rotacional.
Como o rotor e o estator são entregues como componentes separados, a estrutura circundante da máquina pode efetivamente tornar-se parte do conjunto do motor.
Um sistema típico contém:
O resultado é um sistema de movimento altamente integrado no qual o motor não é mais um conjunto mecânico independente. Em vez disso, torna-se parte integrante da máquina.
Essa abordagem é especialmente valiosa quando os engenheiros precisam de um eixo oco grande, dimensões axiais compactas, diâmetro de saída grande ou funcionalidade de acionamento direto.
O principal benefício de um motor de torque sem moldura é a flexibilidade de design. No entanto, diversas vantagens adicionais podem tornar esta arquitetura atraente para máquinas de precisão.
A densidade de torque é particularmente importante quando o motor precisa caber dentro de um pequeno envelope mecânico. Um motor sem moldura adequadamente selecionado pode fornecer torque substancial sem exigir o espaço físico associado a um conjunto convencional de motor e transmissão.
O acionamento direto elimina muitos componentes tradicionalmente usados para transferir potência rotacional. Não há necessidade de uma caixa de engrenagens simplesmente aumentar o torque ou reduzir a velocidade quando o motor pode ser selecionado e controlado para o ponto operacional necessário.
Isso pode simplificar a arquitetura mecânica e reduzir o número de componentes que podem introduzir erros mecânicos.
Os mecanismos de engrenagem podem apresentar folga, principalmente quando os componentes se desgastam ou quando a transmissão requer vários estágios. Uma configuração de acionamento direto evita a folga entre os dentes da engrenagem como fonte de erro de posicionamento.
Para aplicações como juntas robóticas e estágios rotativos de precisão, isso pode ser uma grande vantagem.
Como o motor não requer uma carcaça tradicional, os projetistas podem integrar o conjunto eletromagnético no espaço estrutural disponível. Isto é útil quando as restrições de embalagem são severas.
Características de baixa engrenagem e algoritmos de controle apropriados podem contribuir para uma rotação suave. Isto é valioso para equipamentos onde vibração, oscilação de velocidade ou perturbação de torque podem influenciar a qualidade do produto final.
Um motor sem moldura não força o integrador a usar um dispositivo de feedback específico. O codificador pode ser selecionado de acordo com a resolução, precisão, condições ambientais, protocolo de comunicação e arquitetura da máquina necessários.
Essa flexibilidade é útil para OEMs que desenvolvem diferentes plataformas de máquinas em torno de uma família de motores comum.
Os motores de torque sem moldura são particularmente adequados para aplicações que exigem alto torque, construção compacta, acionamento direto e controle rotacional preciso.
| Aplicativo | Por que o design sem moldura é valioso | Prioridade típica de design |
|---|---|---|
| Articulações robóticas | Integração compacta e transmissão direta de torque | Densidade de torque, rigidez, precisão de posição |
| Máquinas-ferramentas | Acionamento rotativo direto com erro de transmissão reduzido | Precisão, estabilidade de velocidade, desempenho térmico |
| Mesas Rotativas | Arquiteturas de unidades compactas e de grande abertura | Torque, repetibilidade, desvio |
| Equipamento Médico | Movimento compacto e suavemente controlado | Baixa vibração, confiabilidade, limpeza |
| Equipamento semicondutor | Alta precisão em espaços de instalação restritos | Estabilidade de posição, controle térmico, limpeza |
| Automação de Precisão | Integração mecânica flexível | Resposta dinâmica e repetibilidade |
Na robótica, por exemplo, o motor pode ser instalado diretamente em uma junta e combinado com os rolamentos, carcaça, codificador e componentes estruturais do próprio projetista. Isto pode produzir uma junta mais compacta do que usar um motor alojado completo.
Em equipamentos rotativos de precisão, o acionamento direto também pode reduzir o número de interfaces mecânicas entre o motor e a carga de trabalho.
A seleção do motor deve começar com os requisitos reais de carga e não apenas com o torque nominal do motor. Um motor que parece adequado com base no pico de torque pode ter um desempenho ruim se a carga térmica contínua, os requisitos de aceleração ou a precisão do feedback forem ignorados.
Os engenheiros devem avaliar os seguintes parâmetros.
Também é importante distinguir entre a capacidade teórica de um motor e o seu desempenho dentro da máquina acabada. O atrito do rolamento, a rigidez estrutural, a dissipação de calor, a instalação do codificador, o balanceamento do rotor e o ajuste do acionamento podem influenciar o resultado final.
O calor é uma das considerações de engenharia mais importantes ao projetar um sistema de movimento de acionamento direto.
A resistência elétrica nos enrolamentos do estator gera calor durante a operação. À medida que a temperatura do enrolamento aumenta, a resistência elétrica também aumenta, o que pode afetar a eficiência e o torque contínuo disponível.
Para aplicações que exigem alto torque sustentado, os engenheiros geralmente consideram o resfriamento líquido ativo integrado à estrutura do estator. O resfriamento com água ou água-glicol pode fornecer um caminho controlado para remoção de calor do conjunto do motor.
Para aplicações de trabalho mais baixo, a convecção natural ou o resfriamento por ar forçado podem ser suficientes dependendo do tamanho do motor, das condições de instalação, da temperatura ambiente e do ciclo de trabalho.
Um projeto térmico prático deve considerar:
A detecção de temperatura também deve ser integrada na estratégia de controle. Se a temperatura do enrolamento se aproximar do limite permitido, o inversor poderá reduzir a demanda de corrente ou torque para proteger o motor.
Para equipamentos semicondutores, laboratoriais, médicos ou de salas limpas, o projeto de resfriamento pode exigir atenção adicional porque a solução de resfriamento não deve introduzir contaminação ou partículas indesejáveis no ambiente operacional.
Um motor de torque sem moldura normalmente não inclui um codificador integrado. Isto dá aos projetistas de máquinas a liberdade de selecionar uma tecnologia de feedback que corresponda ao sistema final.
Possíveis tecnologias de feedback incluem sistemas de codificadores ópticos, magnéticos, indutivos e absolutos. A escolha correta depende da resolução de posição necessária, das condições ambientais, do protocolo de comunicação, da velocidade, do custo e do arranjo mecânico.
O feedback de alta resolução é especialmente importante quando a aplicação requer movimentos extremamente suaves ou posicionamento angular preciso.
O codificador não deve ser tratado como um componente independente. O motor, o codificador, o inversor, o sistema de rolamentos e a estrutura da máquina devem operar como um sistema de controle.
Por exemplo, um codificador pode fornecer excelente resolução nominal, mas ainda produzir desempenho insatisfatório do sistema se sua montagem mecânica introduzir excentricidade ou desvio. Da mesma forma, um motor de alto desempenho pode deixar de atingir seu potencial se os parâmetros do servo estiverem mal ajustados.
Portanto, a integração da realimentação deve ser considerada durante a fase de projeto mecânico, em vez de adicionada após o motor já ter sido selecionado.
A construção sem moldura cria liberdade de design, mas também transfere mais responsabilidade ao fabricante da máquina. A estrutura mecânica circundante torna-se uma parte importante do sistema motor.
Várias áreas merecem atenção especial.
O rotor e o estator devem manter o entreferro necessário durante a operação. A excentricidade excessiva pode afetar o desempenho eletromagnético e aumentar a vibração ou o risco mecânico.
Uma estrutura de montagem flexível pode comprometer as vantagens de um motor de alto desempenho. A deformação estrutural sob carga pode se tornar uma fonte de erro de posicionamento mesmo quando o próprio motor possui excelentes características eletromagnéticas.
Como o motor sem moldura normalmente não inclui rolamentos, o projetista da máquina deve selecionar os rolamentos de acordo com a carga radial, carga axial, velocidade, rigidez, expectativa de vida e requisitos de precisão.
Aplicações de alta velocidade requerem atenção cuidadosa ao equilíbrio do rotor. O desequilíbrio mecânico pode gerar vibração e reduzir a qualidade do controle de movimento.
Para sistemas de eixo oco, o diâmetro interno disponível pode fornecer um caminho conveniente para cabos, linhas pneumáticas, componentes ópticos ou outros elementos de máquinas. No entanto, o movimento do cabo deve ser avaliado cuidadosamente para evitar interferência com componentes rotativos.
MOVIMENTO DO MARfornece soluções de motor de torque sem moldura para aplicações de controle de movimento de ponta, onde motores alojados padrão podem não oferecer flexibilidade de integração suficiente.
De acordo com as informações do produto, a abordagem de motor sem moldura da SEA MOTION destina-se a indústrias que incluem robótica, máquinas-ferramentas, equipamentos semicondutores, equipamentos médicos, universidades, instituições de pesquisa e manufatura avançada. A empresa oferece suporte a produtos padrão e personalização específica de aplicativos.
A personalização pode ser importante quando um motor padrão não se ajusta ao envelope mecânico disponível. Dependendo dos requisitos da aplicação, as modificações podem envolver dimensões axiais, diâmetro interno, arranjos de enrolamentos, requisitos de tensão e configurações relacionadas ao feedback.
Para projetos OEM, esse suporte de engenharia pode reduzir a lacuna entre a seleção dos componentes e a integração final da máquina. Em vez de selecionar um motor com base apenas em um número de catálogo, os engenheiros podem avaliar o motor como parte da arquitetura completa do movimento.
MOVIMENTO DO MAR também descreve procedimentos de teste que abrangem características elétricas e desempenho do rotor, com controles de fabricação aplicados a parâmetros importantes do motor. Seu suporte de documentação inclui desenhos técnicos, arquivos 3D, informações de integração e materiais relacionados ao drive.
Este tipo de suporte técnico é especialmente valioso para OEMs que precisam passar do desenvolvimento de protótipos para a produção repetível sem redesenhar o sistema de movimento completo.
| Fator | Motor de torque sem moldura | Motor com alojamento convencional |
|---|---|---|
| Integração Mecânica | Altamente personalizável | Geralmente com base em dimensões fixas do invólucro |
| Transmissão | Bem adequado para acionamento direto | Pode exigir acoplamento, correia ou caixa de engrenagens |
| Retaliação | Pode minimizar a folga relacionada à transmissão | Pode depender dos componentes da transmissão |
| Opinião | Seleção flexível de codificador | Muitas vezes predeterminado ou integrado |
| Habitação | Fornecido pelo projetista da máquina | Integrado pelo fabricante do motor |
| Personalização | Alto | Geralmente mais limitado |
| Instalação | Requer maior responsabilidade de engenharia | Geralmente mais simples |
| Uso ideal | Máquinas compactas, de alto desempenho e integradas | Aplicações de motores de uso geral |
A comparação não significa que os motores sem moldura sejam automaticamente melhores para todas as máquinas. Um motor alojado convencional pode ser a escolha mais prática quando o objetivo principal é instalação rápida, montagem padronizada ou manutenção simples.
A arquitetura sem moldura torna-se especialmente atraente quando o empacotamento, o acionamento direto, a densidade de torque, a precisão e a integração em nível de sistema são mais importantes do que a instalação plug-and-play.
Antes de aprovar um motor de torque sem moldura para produção, os engenheiros devem revisar o sistema completo em vez de avaliar o motor isoladamente.
Esta lista de verificação ajuda a evitar um problema comum de engenharia: selecionar um motor que atenda aos requisitos de torque nominal, mas não atenda aos requisitos mecânicos, térmicos ou de controle reais da máquina acabada.
Um servo motor padrão normalmente vem como um pacote mecânico completo com carcaça, rolamentos e, muitas vezes, um dispositivo de feedback integrado. Um motor de torque sem moldura fornece componentes separados do rotor e do estator para que o fabricante da máquina possa projetar a carcaça circundante, o arranjo dos rolamentos e o sistema de feedback.
A maioria das aplicações de precisão requer feedback para controle de malha fechada, embora o sensor exato dependa da aplicação. Como o codificador não é inerentemente fixado ao conjunto do motor, os engenheiros podem selecionar o feedback de acordo com os requisitos de precisão, resolução, ambientais e de comunicação.
Sim. O acionamento direto é um dos principais motivos pelos quais os engenheiros escolhem essa arquitetura. O motor pode ser integrado diretamente à carga rotativa, evitando componentes de transmissão mecânica como caixas de engrenagens, correias e acoplamentos onde a aplicação permitir.
O resfriamento é crítico quando o motor opera continuamente com alto torque. A solução necessária depende do ciclo de trabalho, das dimensões do motor, das condições ambientais, da estrutura de instalação e da temperatura permitida do enrolamento. O resfriamento líquido é frequentemente considerado para aplicações exigentes de serviço contínuo.
Sim. SEA MOTION descreve suporte para configurações personalizadas de motores, incluindo alterações dimensionais, adaptações de enrolamentos, modificações de diâmetro interno e integração relacionada a feedback para aplicações OEM.
Eles são adequados para muitos projetos de juntas robóticas porque o rotor e o estator podem ser incorporados diretamente na estrutura da junta. Isso pode ajudar a reduzir o tamanho do pacote e, ao mesmo tempo, fornecer transmissão direta de torque e integração flexível do codificador.
Os engenheiros devem considerar a remoção de calor, os materiais dos rolamentos, a lubrificação, o roteamento dos cabos, a limpeza da superfície, a geração de partículas e a compatibilidade da montagem completa com o ambiente da sala limpa. Os sistemas de refrigeração também devem ser projetados para evitar a introdução de partículas indesejadas ou contaminação.
Em aplicações adequadas, sim. Um motor sem moldura de acionamento direto pode eliminar a caixa de engrenagens e os componentes de transmissão associados. No entanto, o motor deve fornecer torque contínuo e de pico suficiente na velocidade necessária, e a estrutura e os rolamentos da máquina devem ser projetados para suportar a carga resultante.
Um motor de torque sem moldura oferece uma maneira diferente de abordar o projeto do sistema de movimento. Em vez de tratar o motor como um componente independente, permite que o motor se torne parte da arquitetura mecânica da máquina.
Ao combinar um rotor e estator separados com um sistema de rolamento, codificador, acionamento, solução de resfriamento e projeto estrutural apropriados, os engenheiros podem criar sistemas compactos de acionamento direto com alta densidade de torque, baixa folga relacionada à transmissão, movimento suave e forte desempenho de controle.
A consideração mais importante é a engenharia em nível de sistema. Torque, velocidade, inércia, comportamento térmico, resolução de feedback, rigidez mecânica, alinhamento, desempenho do rolamento e compatibilidade do acionamento devem ser todos avaliados em conjunto.
Para OEMs e fabricantes de equipamentos que desenvolvem juntas robóticas, estágios rotativos de precisão, máquinas-ferramentas, equipamentos semicondutores, dispositivos médicos e sistemas de automação avançados, a arquitetura correta do motor pode ter um efeito significativo no tamanho, desempenho, confiabilidade e capacidade de manutenção a longo prazo da máquina final.
MOVIMENTO DO MARfornece soluções de motor de torque sem moldura com personalização e suporte de engenharia para aplicações exigentes de controle de movimento. Se você estiver desenvolvendo uma nova plataforma de movimento de precisão ou precisar de um motor que se ajuste a um envelope mecânico específico,Contate-nospara discutir seus requisitos de torque, velocidade, dimensões, feedback, resfriamento e integração.
