Por que um codificador Modbus Heavy Duty é uma escolha crítica para controle de movimento industrial confiável

Para automação industrial exigente,Jingyue Kunshanfornece oCodificador Modbus para serviço pesadocomo uma solução confiável para feedback preciso de posição, monitoramento de equipamentos e controle de movimento. Projetado para ambientes agressivos, este codificador de 58 mm combina um invólucro metálico industrial, proteção IP65-IP68, sensor magnético de alta resolução e comunicação Ethernet Modbus TCP para suportar aplicações exigentes de aço, petroquímica, mineração, construção e manufatura.

Um codificador para serviço pesado faz mais do que medir a posição do eixo. Na automação industrial, atua como um dispositivo de feedback crítico que permite aos controladores compreender a posição, rotação e movimento das máquinas. Quando o equipamento opera perto de poeira, névoa de óleo, vibração, interferência eletromagnética, flutuações de temperatura ou cargas mecânicas contínuas, os dispositivos de feedback convencionais podem não fornecer confiabilidade suficiente.

OCodificador Modbus para serviço pesadoaborda esses desafios por meio de uma estrutura reforçada de 58 mm, liga de alumínio ou caixa opcional de aço inoxidável, proteção IP65-IP68, medição absoluta de volta única e multivolta e comunicação Ethernet Modbus TCP. Com resolução de volta única disponível de até 18 bits, resolução multivoltas de até 14 bits e taxas de transmissão de 10/100 Mbit, ele fornece uma solução prática de feedback para sistemas de controle industrial modernos.

Índice

1. Por que o projeto de codificadores para serviços pesados ​​é importante na automação industrial?
2. Por que escolher a comunicação Modbus para feedback de codificadores industriais?
3. Quais são os principais recursos de um codificador Modbus Heavy Duty?
4. Quais parâmetros técnicos os compradores devem avaliar?
5. Onde um codificador Modbus Heavy Duty pode ser usado?
6. Como os engenheiros devem selecionar o codificador certo?
7. Como isso melhora a confiabilidade industrial?
8. Perguntas frequentes

Por que o projeto de codificadores para serviços pesados ​​é importante na automação industrial?

As máquinas industriais raramente operam em condições de laboratório. Linhas de produção de aço, equipamentos para campos petrolíferos, máquinas de refinarias, sistemas de mineração, equipamentos de processamento de papel e grandes máquinas de construção podem expor componentes de feedback a tensões mecânicas e ambientais severas.

Um codificador instalado nesses ambientes deve converter continuamente a rotação mecânica em informações de posição digital confiáveis. Se o sinal de feedback ficar instável, o controlador poderá perder informações precisas sobre a posição ou velocidade da máquina, afetando potencialmente a qualidade da produção e a segurança do equipamento.

Portanto, um projeto para serviços pesados ​​precisa abordar vários fatores simultaneamente:

• Proteção ambiental:Resistência a poeira, água, névoa de óleo e outros contaminantes.
• Durabilidade mecânica:Capacidade de suportar vibração, impacto e carga do eixo.
• Confiabilidade elétrica:Comunicação estável sob interferência eletromagnética industrial.
• Precisão de posição:Resolução suficiente para os requisitos de controle de movimento da máquina.
• Operação de longo prazo:Desempenho confiável durante a produção industrial contínua.

O codificador referenciado utiliza um invólucro de 58 mm e oferece proteção IP65 ou IP68, enquanto seu projeto mecânico suporta cargas radiais de eixo de até 200 N e cargas axiais de até 100 N. Também é especificado para resistência ao impacto de 1000 m/s² acima de 6 ms e resistência à vibração de até 20g. :contentReference[oaicite:0]{index=0}

Por que escolher a comunicação Modbus para feedback de codificadores industriais?

A compatibilidade de comunicação é uma consideração importante ao integrar um codificador em uma arquitetura de automação existente. O Modbus é amplamente reconhecido em ambientes de controle industrial, tornando-o uma escolha prática onde controladores, CLPs, computadores industriais e outros dispositivos precisam trocar dados estruturados.

O destaqueCodificador Modbus para serviço pesadousa comunicação Ethernet Modbus TCP e suporta TCP/IP e UDP. Sua interface Ethernet fornece uma taxa de transmissão de 10/100 Mbit, permitindo que o feedback do encoder se torne parte de uma rede industrial, em vez de depender apenas da tradicional transmissão de sinal ponto a ponto. :contentReference[oaicite:1]{index=1}

Esta abordagem pode oferecer diversas vantagens práticas:

• Compatibilidade aprimorada com arquiteturas Ethernet industriais.
• Integração conveniente com PLC e sistemas de automação compatíveis.
• Transmissão digital de informações de posição.
• Funções flexíveis de configuração e programação.
• Complexidade reduzida quando vários dispositivos compartilham uma rede de comunicação industrial.

Para compradores que comparam diferentes tecnologias de codificadores, o protocolo de comunicação deve ser avaliado em conjunto com a resolução, dimensões mecânicas, proteção ambiental, especificações elétricas e compatibilidade do controlador, em vez de ser considerado de forma independente.

Quais são os principais recursos de um codificador Modbus Heavy Duty?

O codificador combina tecnologia de detecção, rede industrial, proteção mecânica e funções de feedback configuráveis ​​em um dispositivo compacto. De acordo com as especificações do produto, suas principais características incluem o seguinte:

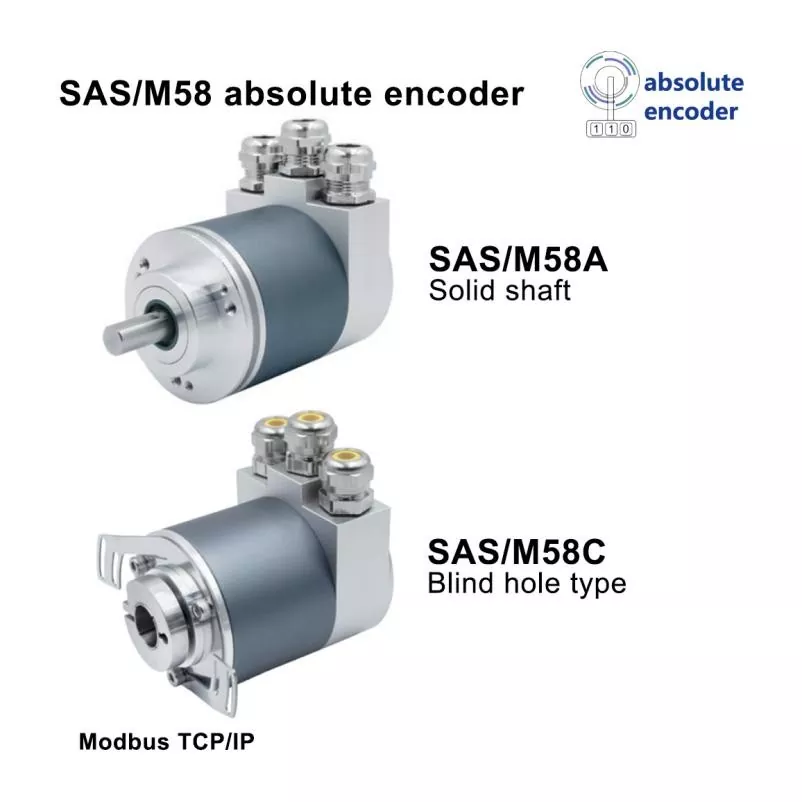

• Carcaça industrial de 58 mm:Disponível com configuração de eixo sólido ou furo cego.
• Detecção magnética de alta resolução:A resolução de volta única pode chegar a 18 bits, enquanto a resolução multivoltas pode chegar a 14 bits.
• Medição absoluta:Suporta configurações de encoder de volta única e multivolta.
• Ethernet Modbus TCP:Projetado para comunicação industrial baseada em rede.
• Ampla fonte de alimentação:Opera de 10 a 30 VCC.
• Proteção industrial:Opções IP65 e IP68 estão disponíveis.
• Proteção elétrica:Inclui proteção contra polaridade reversa, curto-circuito, raios e eletricidade estática.
• Operação de alta velocidade:A velocidade rotacional máxima é especificada em 6.000 rpm.
• Adaptabilidade à temperatura:A temperatura operacional padrão é de -30°C a +85°C, com -40°C a +85°C disponível como opção.

Outra característica importante é a sua tecnologia de posição multivoltas absoluta permanente. Isto permite que as informações de posição sejam retidas sem depender da disponibilidade contínua de energia, ajudando a reduzir o risco de perda de informações de posição após uma interrupção de energia. :contentReference[oaicite:2]{index=2}

Quais parâmetros técnicos os compradores devem avaliar?

A escolha de um codificador industrial baseado apenas no protocolo de comunicação pode resultar em problemas de compatibilidade posteriormente. As equipes de compras e os engenheiros de automação devem examinar as especificações técnicas completas antes de selecionar um modelo.

Estas especificações são baseadas nas informações do produto publicadas pelo fabricante. A seleção real do sistema também deve considerar a interface mecânica da máquina, a configuração do controlador, a arquitetura de comunicação, as condições ambientais e o desempenho de feedback necessário. :contentReference[oaicite:3]{index=3}

Onde um codificador Modbus Heavy Duty pode ser usado?

Um ponto forte deste conceito de encoder é a sua adequação para aplicações onde a durabilidade ambiental e o feedback de posição digital são importantes. As informações de aplicação publicadas identificam vários setores da indústria pesada.

Siderurgia e Metalurgia

A produção de aço pode envolver altas temperaturas, poeira, vibração e ciclos exigentes de operação contínua. Um codificador selado para serviço pesado pode fornecer feedback de posição para linhas de produção, equipamentos de manuseio de materiais e máquinas automatizadas.

Equipamentos Petroquímicos e de Campo Petrolífero

Instalações petroquímicas e operações em campos petrolíferos podem expor os equipamentos a névoa de óleo, poeira, vibração e interferência eletromagnética. Um codificador com forte proteção ambiental e capacidade de comunicação industrial pode suportar monitoramento de equipamentos e controle automático.

Máquinas de mineração

Os equipamentos de mineração requerem componentes capazes de funcionar sob condições mecânicas e ambientais severas. A proteção com classificação IP, a resistência ao impacto, a resistência à vibração e o invólucro robusto são particularmente importantes ao selecionar equipamentos de feedback de posição.

Máquinas de construção pesada

Grandes máquinas de construção muitas vezes dependem de informações precisas de posição para movimento e controle automatizados. Um codificador resistente pode ser usado para monitoramento de posição rotativa e feedback onde os sensores convencionais podem não fornecer durabilidade ambiental suficiente.

Linhas de Produção Industrial e de Papel

Equipamentos de produção contínua se beneficiam de feedback confiável porque falhas inesperadas no sensor podem interromper a produção. O codificador pode suportar monitoramento de posição e controle automático em sistemas de produção industrial.

O fabricante lista especificamente fabricação de aço, metalurgia, fabricação de papel, instalações petroquímicas, refinarias de petróleo, campos de petróleo, máquinas de mineração, grandes equipamentos de elevação, unidades de geração de energia e máquinas de construção pesada entre as aplicações relevantes. :contentReference[oaicite:4]{index=4}

Como os engenheiros devem selecionar o codificador certo?

Ao adquirir umCodificador Modbus para serviço pesadode um fabricante ou fornecedor chinês, os engenheiros devem avaliar a aplicação completa em vez de focar exclusivamente no preço ou no protocolo de comunicação.

1. Confirme as dimensões mecânicas.Verifique o flange, o tipo de eixo, o diâmetro do eixo, o método de montagem e o espaço de instalação disponível.
2. Defina os requisitos de resolução.Determine se é necessária uma resolução de volta única de 12 bits, 13 bits, 16 bits ou superior.
3. Determine a operação de volta única ou multivolta.Aplicações que envolvem deslocamento rotacional estendido podem exigir feedback absoluto multivoltas.
4. Verifique as condições ambientais.Considere poeira, água, óleo, vibração, impacto, temperatura e corrosão.
5. Verifique a compatibilidade da comunicação.Confirme se Ethernet Modbus TCP é suportado pelo PLC, controlador ou computador industrial.
6. Avalie a proteção elétrica.Polaridade reversa, curto-circuito, proteção contra raios e eletricidade estática podem ser importantes em instalações industriais.
7. Considere a personalização.As dimensões do eixo, o material do alojamento, a faixa de temperatura, os conectores e a configuração mecânica podem precisar corresponder ao equipamento.

O modelo publicado suporta tamanhos de fuso de 6, 8, 10, 12 e 15 mm como opções personalizáveis, juntamente com três conectores M12 e configurações de saída de cabo radial ou axial traseira. :contentReference[oaicite:5]{index=5}

Como isso melhora a confiabilidade industrial?

A confiabilidade no controle de movimento industrial vem da combinação de detecção precisa, durabilidade mecânica, proteção elétrica e integração apropriada do sistema. O codificador Modbus Heavy Duty foi projetado em torno dessas quatro áreas.

Sua tecnologia de indução magnética fornece feedback de posição absoluto, enquanto o invólucro reforçado ajuda a proteger os componentes internos contra condições ambientais adversas. O codificador também incorpora características anti-interferência, indicação de status e funções de proteção elétrica para reduzir os efeitos de erros de instalação e distúrbios elétricos industriais. :contentReference[oaicite:6]{index=6}

A confiabilidade a longo prazo também depende das práticas de fabricação e validação. As informações publicadas pelo fabricante afirmam que seus produtos são submetidos a testes de envelhecimento contínuo em alta temperatura de 24 a 48 horas. Este tipo de teste destina-se a verificar a operação estável durante o uso prolongado antes da implantação. :contentReference[oaicite:7]{index=7}

Para compradores industriais, isso é importante porque o custo de um codificador não deve ser avaliado separadamente do tempo de inatividade, dos requisitos de manutenção, da mão de obra de instalação e do impacto potencial do feedback de posição impreciso.

Perguntas frequentes

O que é um codificador Modbus Heavy Duty?

Um codificador Modbus Heavy Duty é um dispositivo industrial de feedback de posição projetado para ambientes exigentes. Ele combina construção mecânica robusta com comunicação digital baseada em Modbus para fornecer informações de posição aos sistemas de controle industrial.

Qual protocolo de comunicação este codificador usa?

O modelo referenciado utiliza Ethernet Modbus TCP e suporta comunicação TCP/IP e UDP. Sua taxa de transmissão especificada é 10/100 Mbit. :contentReference[oaicite:8]{index=8}

Qual é a resolução máxima?

O codificador suporta resolução de volta única de até 18 bits e resolução de voltas múltiplas de até 14 bits. Diferentes configurações de resolução podem ser selecionadas de acordo com os requisitos da aplicação. :contentReference[oaicite:9]{index=9}

Ele pode operar em ambientes agressivos?

Sim. O codificador foi projetado para ambientes industriais pesados ​​e está disponível com proteção IP65 ou IP68. Suas especificações também incluem resistência a vibrações e impactos, com faixa de temperatura operacional padrão de -30°C a +85°C. :contentReference[oaicite:10]{index=10}

Quais indústrias comumente usam esse tipo de codificador?

As aplicações típicas incluem siderurgia e metalurgia, instalações petroquímicas, campos de petróleo, mineração, fabricação de papel, equipamentos de geração de energia, máquinas de elevação e equipamentos de construção pesada.

O codificador pode ser personalizado?

As opções de personalização incluem dimensões do eixo, material do alojamento, faixa de temperatura, configuração mecânica, disposição do conector e direção de saída do cabo. Os engenheiros devem fornecer os requisitos de instalação e comunicação da máquina ao solicitar uma solução personalizada.

Considerações Finais

Um codificador confiável é fundamental para um feedback preciso do movimento industrial, especialmente quando o maquinário opera sob condições de poeira, vibração, variação de temperatura, umidade, interferência eletromagnética ou produção contínua. Com sua construção industrial de 58 mm, proteção IP65-IP68, medição absoluta de volta única e multivolta, sensor magnético de alta resolução, funções de proteção elétrica e comunicação Ethernet Modbus TCP, oCodificador Modbus para serviço pesadofornece uma forte opção para aplicações de automação exigentes. Se você estiver avaliando as especificações do encoder, planejando um novo sistema de automação ou substituindo um dispositivo de realimentação existente,Contate-nospara discutir os requisitos de sua aplicação, configuração mecânica, sistema de comunicação, opções de personalização e necessidades de fornecimento.
