Kunshandesenvolve soluções de controle de movimento para ambientes industriais exigentes, incluindoCodificador EtherNET IP para serviços pesadospara feedback de posição em rede. Com um invólucro de 58 mm, resolução de volta única de até 18 bits, transmissão de 100 Mbit e proteção industrial robusta, este encoder foi projetado para aplicações onde feedback preciso e comunicação confiável são essenciais.
Um codificador EtherNET IP para serviços pesados combina detecção de posição absoluta com comunicação Ethernet industrial, permitindo que sistemas de automação recebam dados de posição rotacional confiáveis e, ao mesmo tempo, simplificam a integração em arquiteturas de controle em rede. As aplicações modernas da indústria pesada exigem mais do que feedback básico: os equipamentos podem enfrentar vibrações, poeira, umidade, interferência eletromagnética, flutuações de temperatura e cargas mecânicas contínuas. Um codificador adequadamente projetado deve, portanto, equilibrar resolução, desempenho de comunicação, durabilidade mecânica e flexibilidade de instalação. Este guia explica como funcionam os encoders para serviços pesados baseados em EtherNET/IP, suas principais vantagens técnicas, especificações importantes, áreas de aplicação e considerações de seleção.
Índice
- O que é um codificador EtherNET IP Heavy Duty?
- Por que a EtherNET/IP é importante para controle de movimento em serviços pesados?
- Quais são os principais recursos técnicos?
- Resumo das principais especificações
- Onde é usado?
- Como você deve selecionar o codificador certo?
- Perguntas frequentes
- Conclusão
O que é um codificador EtherNET IP Heavy Duty?
Um codificador EtherNET IP Heavy Duty é um codificador rotativo industrial projetado para medir a posição do eixo e comunicar essas informações por meio de uma rede Ethernet industrial EtherNet/IP. Ao contrário dos dispositivos básicos de feedback incremental, um encoder absoluto pode fornecer informações de posição definidas sem exigir que o sistema de controle reconstrua a posição apenas a partir de pulsos.
Para sistemas de automação exigentes, a combinação de detecção magnética absoluta e comunicação baseada em Ethernet fornece uma maneira prática de conectar máquinas rotativas a CLPs, controladores e outros dispositivos em rede. O design de 58 mm descrito por Kunshan suporta medição de posição de giro único e multivolta, enquanto a resolução configurável permite que o sistema de feedback atenda a diferentes requisitos de controle de movimento.
O codificador usa tecnologia de indução magnética de alta precisão e suporta uma taxa máxima de transmissão EtherNet/IP de 100 Mbit. Suas funções programáveis podem incluir resolução, base de tempo, velocidade, valores predefinidos, direção de contagem e endereço IP, proporcionando aos engenheiros maior flexibilidade durante o comissionamento e integração do sistema.
Por que a EtherNET/IP é importante para controle de movimento em serviços pesados?
As máquinas industriais estão cada vez mais conectadas através de redes de comunicação. Em vez de tratar cada sensor como um componente isolado, as arquiteturas de automação modernas trocam dados entre codificadores, PLCs, drives, IHMs e sistemas supervisórios.
A EtherNet/IP é particularmente útil quando um codificador precisa se tornar parte de uma infraestrutura Ethernet industrial maior. O codificador pode transmitir informações de posição através da rede, suportando monitoramento centralizado e controle coordenado da máquina.
- Integração de rede:A comunicação Ethernet permite que o codificador se torne parte de uma arquitetura de automação conectada.
- Expansão flexível:Os dispositivos em rede podem ser integrados em sistemas de controle maiores à medida que aumentam os requisitos de equipamento.
- Feedback de posição digital:As informações de posição absoluta suportam o monitoramento preciso de máquinas rotativas.
- Diagnóstico remoto:A comunicação em rede pode tornar o status do equipamento e as informações de feedback mais acessíveis aos sistemas de controle.
- Complexidade de fiação reduzida:A arquitetura Ethernet industrial pode simplificar a comunicação em comparação com múltiplas conexões de sinal individuais.
Estas vantagens tornam-se especialmente valiosas no processamento de aço, produção petroquímica, mineração, sistemas de elevação e outros ambientes onde as máquinas devem operar de forma contínua e confiável.
Quais são os principais recursos técnicos?
1. Feedback de posição absoluta de alta resolução
O codificador suporta resolução de volta única de até 18 bits e resolução de voltas múltiplas de até 14 bits. Uma resolução mais alta permite que o sistema de controle distinga mudanças menores na posição rotacional, o que é útil para aplicações que exigem posicionamento mecânico preciso.
2. Comunicação Ethernet/IP de 100 Mbits
O codificador utiliza comunicação Ethernet industrial EtherNet/IP com uma taxa de transmissão de até 100 Mbit. Isso fornece um canal de feedback baseado em rede adequado para sistemas de controle industrial modernos e comunicação em nível de máquina.
3. Construção Mecânica Reforçada
Um codificador para serviço pesado deve suportar condições consideravelmente mais exigentes do que um dispositivo sensor de uso geral. A configuração disponível utiliza carcaça de alumínio, com aço inoxidável disponível como opção. O design também suporta configurações de saída de cabos radiais e axiais.
4. Proteção contra riscos elétricos e de instalação
A proteção contra inversão de polaridade e a proteção contra curto-circuito ajudam a reduzir as consequências de erros de fiação ou instalação. O codificador também incorpora proteção contra raios e eletricidade estática, o que pode ser valioso em ambientes industriais eletricamente exigentes.
5. Configuração Mecânica Flexível

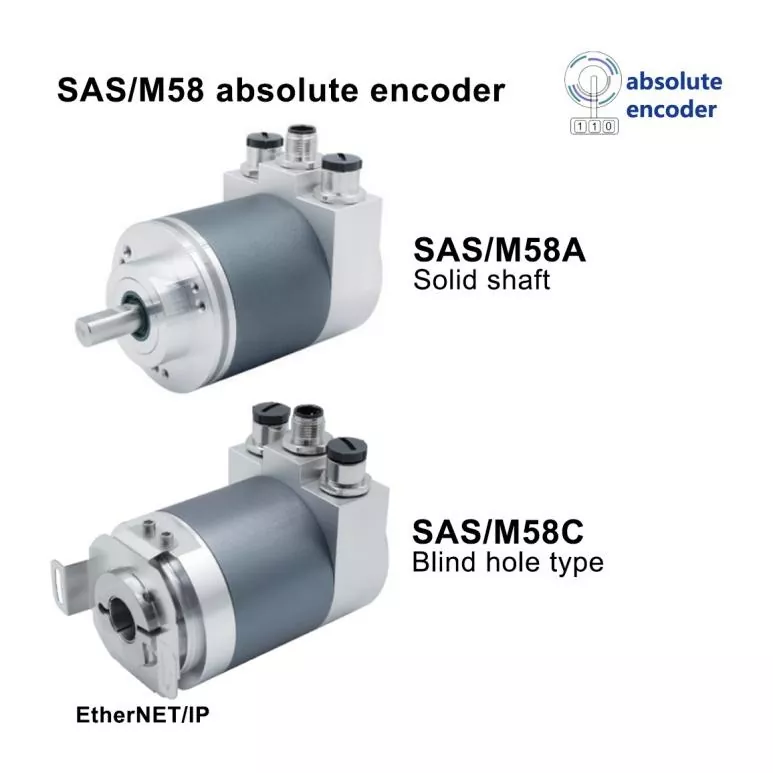

A plataforma do encoder de 58 mm suporta configurações de eixo sólido e furo cego. Os tamanhos de eixo de 6, 8, 10, 12 e 15 mm podem ser personalizados, enquanto múltiplas configurações de conectores e flanges ajudam os engenheiros a adaptar o codificador a diferentes layouts de máquinas.
Resumo das principais especificações
As especificações a seguir ilustram por que este encoder pode atender aplicações exigentes de controle de movimento em rede:
| Parâmetro | Especificação |
|---|---|
| Tamanho do codificador | 58mm |
| Interface de comunicação | Ethernet/IP |
| Protocolo | CIP (Protocolo Industrial Comum) |
| Taxa de transmissão | 100 Mbits |
| Resolução de volta única | 12–18 bits |
| Resolução multivoltas | Até 14 bits |
| Fonte de energia | 10–30 VCC |
| Velocidade máxima | 6.000 rpm |
| Carga radial do eixo | 200N |
| Carga Axial do Eixo | 100N |
| Proteção | IP65/IP66; configurações de proteção mais altas disponíveis |
| Temperatura operacional | -30°C a +85°C; -40°C a +85°C opcional |
| Conexão | Conector 3 × M12 |
A seleção real do codificador deve sempre ser baseada no ambiente completo da máquina, incluindo dimensões do eixo, velocidade de rotação, carga mecânica, temperatura, nível de contaminação, arquitetura de comunicação e espaço de instalação.
Onde é usado?
Os codificadores Ethernet para serviços pesados são mais valiosos onde o feedback de posição deve permanecer confiável enquanto as máquinas operam sob condições industriais exigentes.
Equipamentos Siderúrgicos e Metalúrgicos
Equipamentos de produção de aço podem envolver alta vibração, impacto mecânico, calor e operação contínua. Um codificador absoluto pode fornecer feedback rotacional para rolos, máquinas de processamento e equipamentos de produção automatizados.
Sistemas Petroquímicos e de Refinaria
As instalações petroquímicas exigem monitoramento e automação confiáveis. O feedback de posição em rede pode suportar monitoramento de status de equipamentos, mecanismos automatizados e arquiteturas de controle remoto.
Mineração e Máquinas Pesadas
Os equipamentos de mineração estão expostos a poeira, vibração e estresse mecânico. A construção robusta do codificador combinada com a comunicação Ethernet industrial pode suportar feedback de posição confiável para máquinas inteligentes.
Equipamento de elevação e içamento
Grandes sistemas de elevação requerem feedback rotacional preciso para coordenar o movimento mecânico. Os dados de posição absoluta podem contribuir para um posicionamento e monitoramento da máquina mais previsíveis.
Fabricação de energia e papel
Equipamentos de geração de energia e linhas automatizadas de fabricação de papel também podem se beneficiar do feedback do codificador em rede, onde a operação contínua da máquina e o controle centralizado são importantes.
Como você deve selecionar o codificador certo?
A escolha de um codificador industrial deve começar com a aplicação e não simplesmente com o protocolo de comunicação. Um modelo adequado precisa satisfazer requisitos elétricos e mecânicos.
- Verifique a compatibilidade do eixo:Confirme o diâmetro do eixo, os requisitos de eixo sólido ou furo cego, as dimensões do flange e as cargas mecânicas permitidas.
- Determinar a resolução:Selecione a resolução necessária de volta única e multivolta de acordo com a precisão de posicionamento e os requisitos do controlador.
- Verifique a compatibilidade da rede:Certifique-se de que o PLC ou controlador industrial suporta a arquitetura de comunicação EtherNet/IP e CIP necessária.
- Avalie as condições ambientais:Considere temperatura, umidade, poeira, óleo, vibração, impacto e interferência eletromagnética.
- Confirme a velocidade de rotação:Certifique-se de que a velocidade máxima permitida do codificador exceda a velocidade real da máquina com uma margem operacional apropriada.
- Considere a instalação:Revise o tipo de conector, a direção da saída do cabo, o espaço de montagem disponível e a acessibilidade para manutenção.
- Revise os requisitos de proteção:Combine o invólucro e o nível de vedação com o ambiente real, em vez de confiar apenas nas especificações nominais da máquina.
Para engenheiros que comparam produtos diferentes, também é útil avaliar suporte técnico, capacidade de customização, inspeção de qualidade, documentação e serviço pós-venda. Esses fatores podem ter um efeito significativo no custo total do projeto e na confiabilidade a longo prazo.
Perguntas frequentes
Qual é a velocidade máxima de comunicação do codificador?
A interface EtherNet/IP suporta uma taxa de transmissão de até 100 Mbit. Isto torna o codificador adequado para integração em arquiteturas de controle Ethernet industrial.
O codificador suporta medições de volta única e multivoltas?
Sim. O codificador suporta medição de posição absoluta de volta única e multivolta. A resolução de volta única pode chegar a 18 bits, enquanto a resolução multivoltas pode chegar a 14 bits.
Qual fonte de alimentação o codificador requer?
A faixa de fonte de alimentação especificada é de 10 a 30 VCC, tornando-a compatível com arquiteturas de energia de controle industrial comuns.
O tamanho do eixo e a configuração mecânica podem ser personalizados?
Sim. Tamanhos de eixo incluindo 6, 8, 10, 12 e 15 mm podem ser personalizados. Diferentes configurações de flange, conector e saída de cabo também podem ser selecionadas de acordo com os requisitos de instalação.
Quais ambientes são adequados para este tipo de codificador?
Destina-se a aplicações industriais exigentes, como fabricação de aço, instalações petroquímicas, máquinas de engenharia pesada, equipamentos de mineração, sistemas de elevação, usinas de energia e linhas de produção automatizadas. A proteção apropriada e a configuração do material devem ser selecionadas de acordo com as condições reais do local.
Conclusão
Um codificador EtherNET IP Heavy Duty pode fornecer uma forte combinação de feedback de posição absoluta, conectividade Ethernet industrial, alta resolução e desempenho mecânico robusto. Com recursos como resolução de volta única de até 18 bits, comunicação de 100 Mbit, configurações de eixo flexíveis e proteção industrial, ele é adequado para automação de serviço pesado em rede, onde feedback confiável é fundamental. Se você estiver avaliando especificações de codificadores para uma nova máquina, atualizando um sistema de automação existente ou desenvolvendo uma solução personalizada de controle de movimento,Contate-nospara discutir os requisitos da sua aplicação, configuração mecânica e necessidades de comunicação com a equipe de engenharia da Kunshan.
