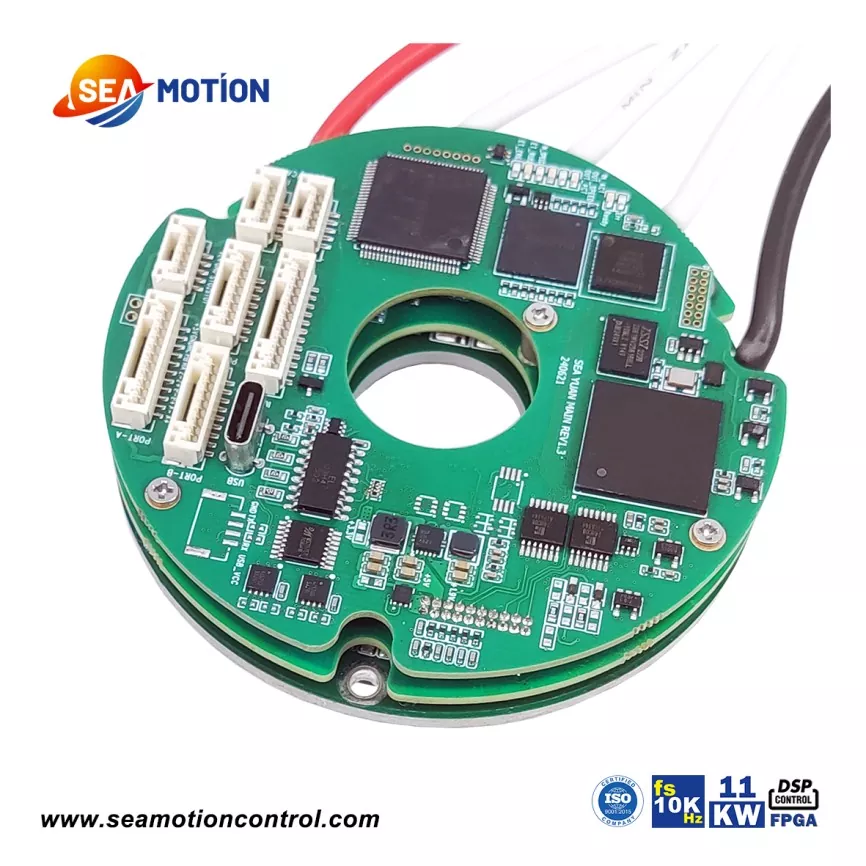

Micro Servo Drives Inteligentes

O micro servo drive inteligente circular SEA C81 é o maior produto da série circular SEA MOTION. Ele utiliza uma arquitetura DSP+FPGA, resultando em recursos de processamento de dados extremamente poderosos. O SEA C81 suporta protocolos de comunicação de barramento EtherCAT e CANopen e vários feedbacks de codificadores convencionais. Os modos de movimento SEA C81 incluem: engrenagem eletrônica, came eletrônico, ligação proporcional e ponto a ponto; recursos de proteção programáveis ​​incluem: erro de posição, sobrecorrente, sobretensão ou subtensão, I²t, sobrecarga de curto-circuito de saída e outras funções de proteção abrangentes; uma frequência de resposta de pulso de até 2 MHz; filtragem digital; Interface serial RS232 com taxa de transmissão de até 115KB; e barramento local CAN2.0, compatível com CANopen DS-402, com taxa de transmissão de até 1MHz.

Parâmetro do produto (especificação)

O SEA C81 tem uma corrente nominal de barramento de 70A, 80A e 140A, uma corrente efetiva contínua de 49,5A, 56,5A e 99A e uma potência máxima de saída contínua de 11kW.

Como outros produtos da série SEA MOTION, o SEA C81 suporta feedback de encoders absolutos, encoders incrementais, sensores de efeito Hall, sinais analógicos e resolvedores. Ele também suporta feedback duplo, incremental + absoluto ou efeito Hall + absoluto.

Em termos de processamento de dados, o SEA C81 possui uma largura de banda de loop de corrente maior que um loop fechado de 4kHz, um tempo de amostragem de corrente de 40-125μs, uma taxa de amostragem de corrente de 25kHz e uma frequência de comutação de corrente de 3kHz.

Característica e aplicação do produto

Como todos os micro servo drives inteligentes da série SEA MOTION, o SEAC81 pode ser aplicado a quase todas as aplicações de ponta. Ele apresenta um design oco toroidal, tamanho pequeno, alta potência e suporta a maioria dos métodos de feedback do codificador, incluindo feedback duplo.

O produto possui alta largura de banda e linearidade, com o SEAC81 oferecendo uma potência máxima de saída contínua de 11kW.

As principais aplicações do SEA C81 são as seguintes:

1. Servo motores integrados de alto desempenho;

2. Módulos conjuntos

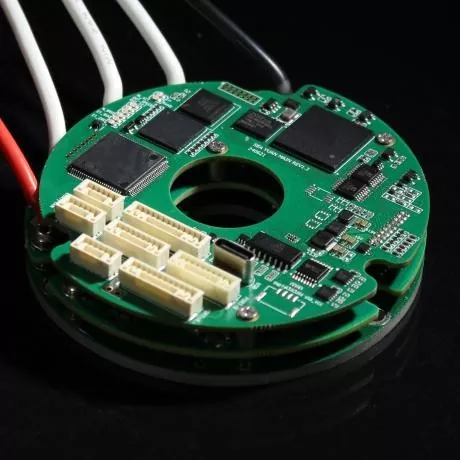

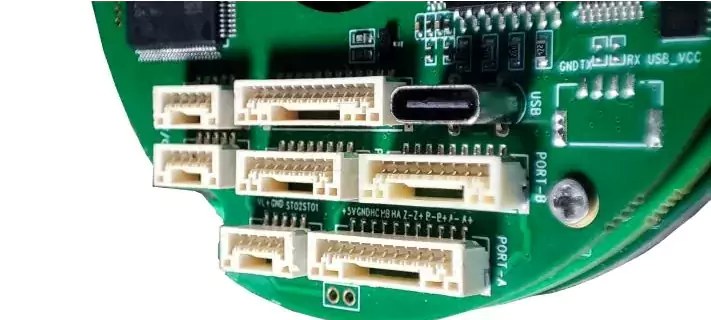

Detalhes de produção

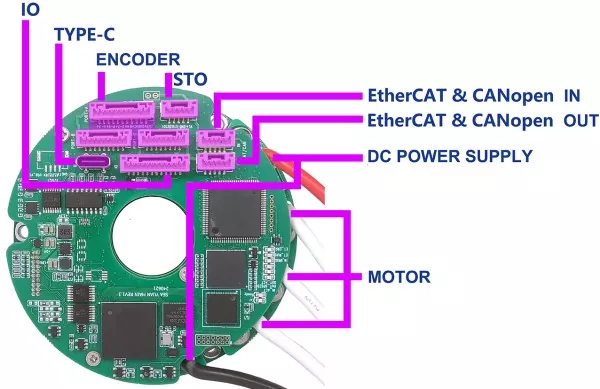

Definição de interface do SEA C81

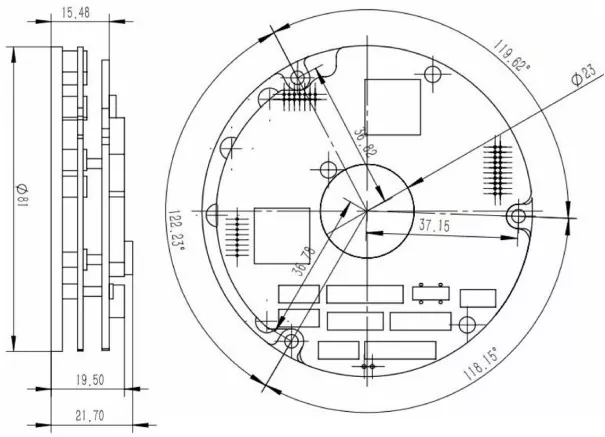

Tamanho do produto/mm

Vídeo de produtos
