Servo-drives Micro DC

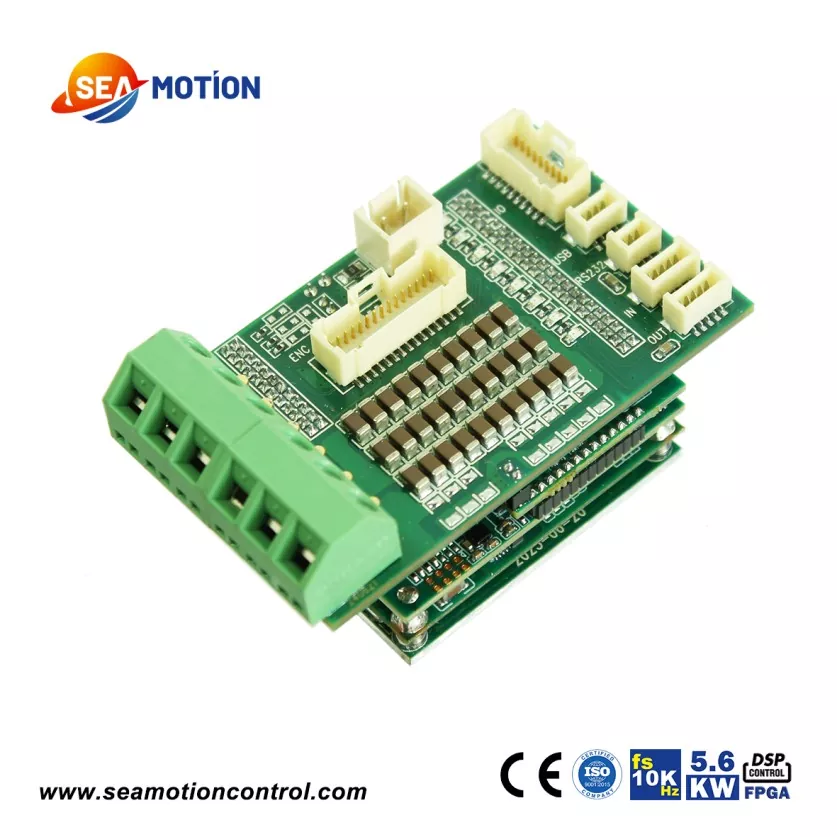

Os servodrives SEA1-80A Micro Dc apresentam um tamanho extremamente compacto e alta densidade de potência. Esta unidade do tamanho de um ovo pode produzir continuamente até 5600 W de potência efetiva. Possui uma frequência de amostragem de 10kHz, 6 entradas digitais e 2 saídas digitais. Sua interface rica suporta quase todos os feedbacks do encoder, incluindo feedback duplo incremental e absoluto, bem como feedback duplo absoluto e de resolução.

Os servo drives SEA1-80A Micro Dc podem ser aplicados em quase todos os campos. Seu tamanho ultrapequeno, precisão ultra-alta, capacidade de corrente ultra-alta e grande versatilidade são as vantagens que o drive SEA1-80A traz ao produto.

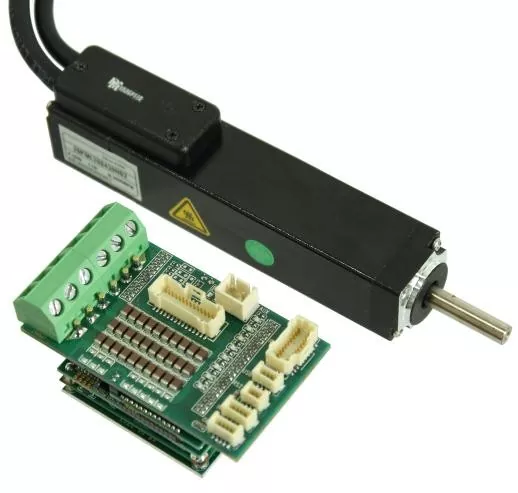

Esta é uma solução de controle de movimento da tecnologia JINGYUE baseada no servo drive SEA dc e um servo motor de flange de 8 mm, que tem sido amplamente utilizado em fixadores de matrizes.

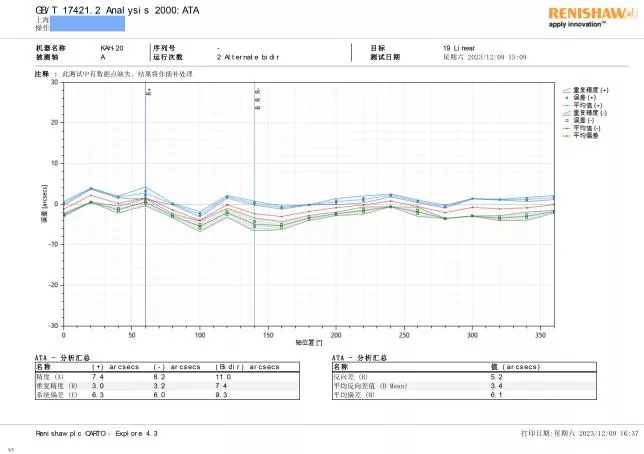

O servo drive SEA DC emprega uma arquitetura DSP+FPGA, que confere ao produto uma resposta de alta velocidade incomparável e poderosas capacidades de processamento de dados. Usamos um interferômetro a laser Renishaw para testar a precisão do controle do servoacionamento SEA DC, e os resultados mostram que o servoacionamento SEA DC tem um desempenho excelente.

A série SEA de servo-drives DC atualmente inclui as séries quadradas 1-80A, 140A, 210A; e anéis das séries C49, C68, C81 (com diâmetros externos ocos de 49 mm, 68 mm e 81 mm, respectivamente).

Parâmetro do produto (especificação)

As correntes nominais do servoconversor SEA1-80A DC são 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A e 80A (80V).

As tensões nominais são 100V e 80V. Porém, recomendamos que você utilize a tensão nominal de alimentação para alimentar o driver, e que a tensão máxima de alimentação não deve exceder os valores

na mesa.

Os valores de tensão e corrente mencionados acima referem-se à tensão e corrente do barramento da fonte de alimentação. Na realidade, a tensão e a corrente que atingem as linhas de fase serão menores que os valores

na linha de ônibus.

Ao selecionar um produto de acionamento, o parâmetro "corrente contínua efetiva" deve ser levado em consideração.

A potência máxima de saída contínua do SEA1-80A é 5,6 kW.

Característica e aplicação do produto

Descrevemos o produto de acionamento SEA1-80A com as seguintes características:

1. Tamanho extremamente pequeno, apenas do tamanho de um ovo.

2. Densidade de potência muito alta, suportando motores DC de até 5,6KW.

3. Precisão de controle extremamente alta, suportando feedback de quase todos os codificadores convencionais. Suporta feedback duplo incremental + absoluto e resolvedor + feedback duplo absoluto.

4. Frequência de amostragem de corrente de 10KHz, alta largura de banda, alta linearidade e alta resposta.

5. Ampla gama de aplicações.

Pode ser aplicado a quase todos os setores. Para aplicações que exigem controle de movimento preciso, o SEA1-80A é particularmente adequado.

O servo drive DC tem sido amplamente utilizado na indústria de inteligência incorporada. Um conhecido fabricante chinês de lobos robóticos comprou e usou o servo drive SEA1-80A DC em seus produtos de lobo robótico.

No campo de dispositivos médicos, os produtos de servoacionamento SEA 1-80A DC são usados ​​em robôs cirúrgicos, exoesqueletos e equipamentos de testes bioquímicos.

No campo de circuitos integrados e equipamentos semicondutores, o SEA1-80A é usado no manuseio de wafers, máquinas de corte em cubos, fixadores de moldes, estações de sonda e máquinas de colocação. Os produtos da série SEA da JINGYUE TECHNOLOGY também são amplamente utilizados em plataformas giratórias de radar, simulação de movimento, equipamentos de rastreamento fotoelétrico e empurradores de bombas sem eixo. Somos o principal fornecedor de 90% dos fabricantes de toca-discos na China.

Detalhes de produção

Tamanho do produto/mm

Estrutura e processo do produto

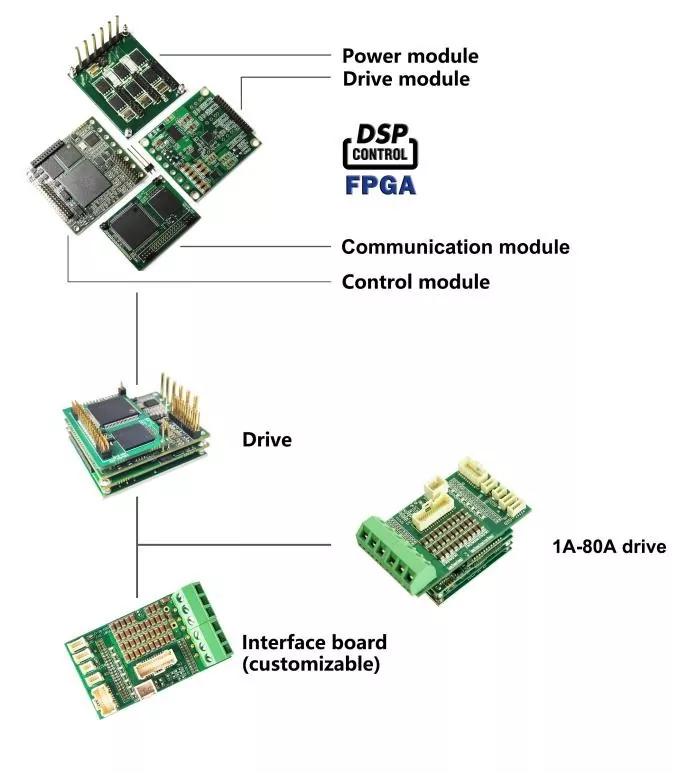

O servo-drive SEA 1-80A dc consiste em cinco partes: um módulo de potência baseado em um dissipador de calor à base de alumínio, um módulo de drive, um módulo de controle, um módulo de comunicação e uma placa de interface.

Terceirizamos nosso trabalho de tecnologia de montagem em superfície (SMT) para fábricas SMT bem conhecidas. Inspecionamos cada camada do PCB para garantir que os produtos semiacabados SMT estejam intactos. Em seguida, montamos, rebitamos e soldamos a placa de potência e a placa de driver e as inspecionamos novamente. Somente os produtos semiacabados que passam na inspeção passam para o próximo processo, onde a placa de controle é instalada e soldada no módulo de montagem.

Isso significa que nossos produtos passam por um total de 12 inspeções, desde um único PCB até o produto acabado. Estas inspeções não são verificações aleatórias, mas sim verificações obrigatórias.

Os produtos também precisam passar por testes de envelhecimento, testes de temperaturas extremas (se necessário), testes pré-armazenamento e testes pré-embarque.

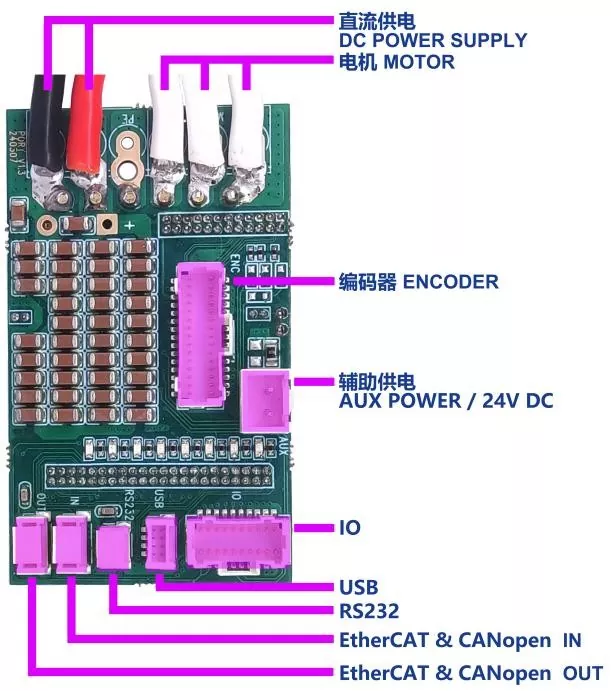

O método de fiação da fonte de alimentação e do motor é determinado com base na corrente. Se a corrente for inferior a 25A, usamos portas de conexão rápida. Se a corrente for maior que 25A, soldo os fios para o cliente.

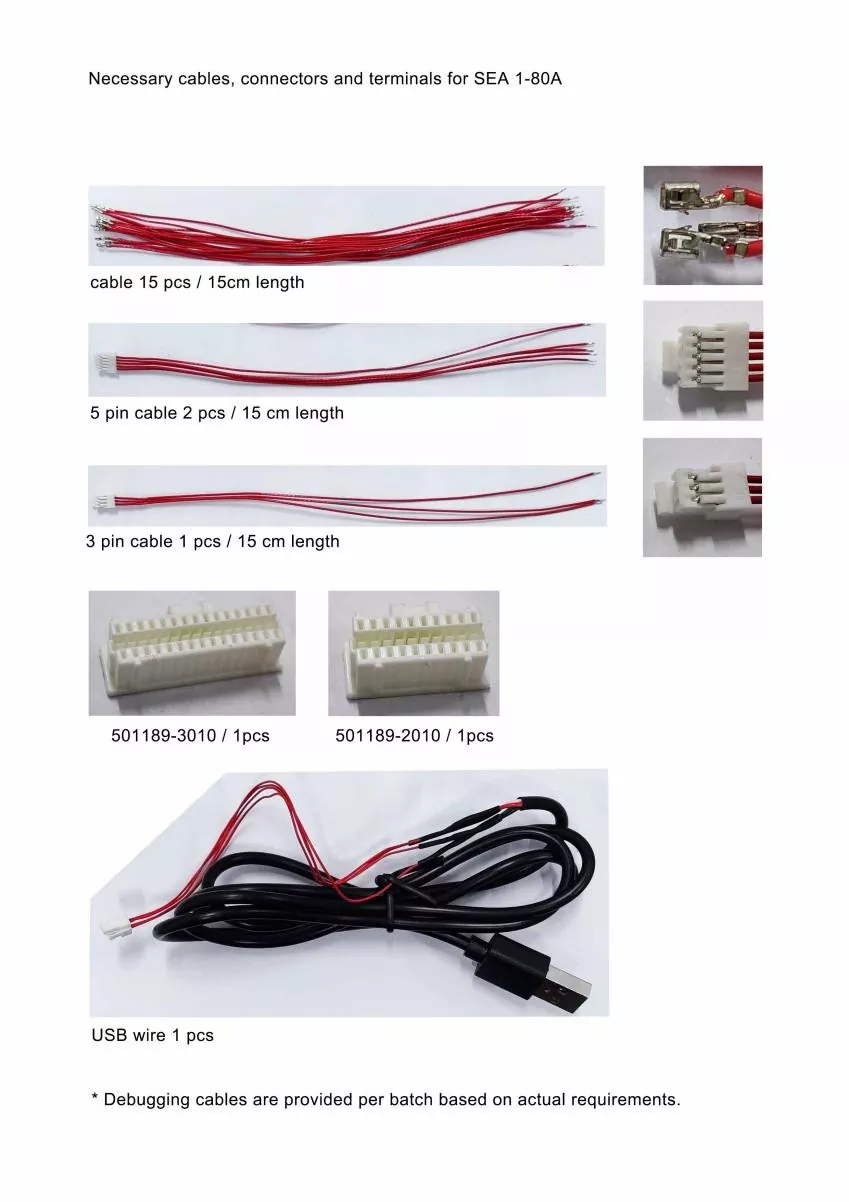

Fornecemos aos nossos clientes os cabos necessários para depuração do produto.

Vídeo de produtos
