Codificador Indutivo Absoluto

Originário da tecnologia automotiva, o sistema herda anos de experiência madura em P&D e produção em massa em chassis drive-by-wire para veículos de nova energia e sensores de posição de acionamento elétrico, desenvolvidos de acordo com padrões de confiabilidade de nível automotivo. Ele apresenta feedback de posição de alta precisão, com precisão de detecção até o segundo nível do arco, proporcionando detecção de ângulo precisa para articulações do robô e garantindo estabilidade do controle de movimento. Ele também possui fortes capacidades anti-interferência.

Utilizando princípio indutivo e algoritmos de processamento de sinal dedicados, e tendo passado por quase uma centena de rodadas de EMC e testes de durabilidade, ele se adapta à operação de motores de alta velocidade e a ambientes de forte interferência magnética.

Excelente consistência de lote: contando com linhas de produção automatizadas de nível automotivo e controle de qualidade de ponta a ponta, a consistência entre lotes atende às demandas da produção robótica em grande escala.

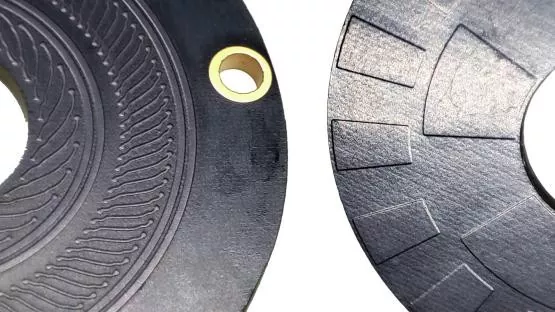

Estrutura compacta e forte adaptabilidade: A bobina PCB em anel e a estrutura da plataforma giratória condutora gravada são pequenas em tamanho, fáceis de instalar e combinam perfeitamente com vários módulos de junta de eixo oco.

Vídeo da empresa

Parâmetro

Parâmetro elétrico

Este codificador apresenta excelente adaptabilidade ambiental e durabilidade estrutural. Seu princípio de funcionamento sem contato elimina o desgaste mecânico, proporcionando uma operação livre de manutenção a longo prazo. É imune a campos magnéticos dispersos, poeira, umidade e vibração, adaptando-se perfeitamente a ambientes industriais agressivos. Com alta resolução de até 23 bits e baixa latência de sinal, ele suporta protocolos de comunicação convencionais, incluindo SSI e BiSS-C, fornecendo feedback de posição rápido e preciso. A estrutura compacta e leve também permite instalação flexível em espaços limitados de equipamentos.

Vídeo de produtos

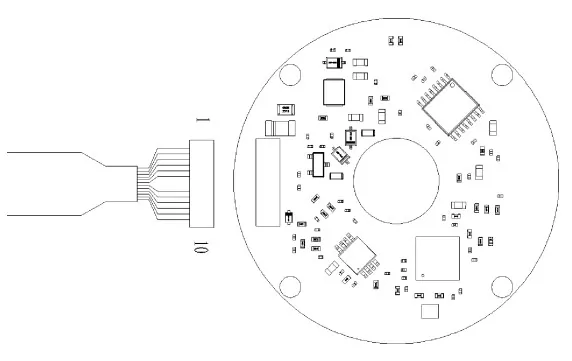

Definições de terminais

Tamanho dos produtos

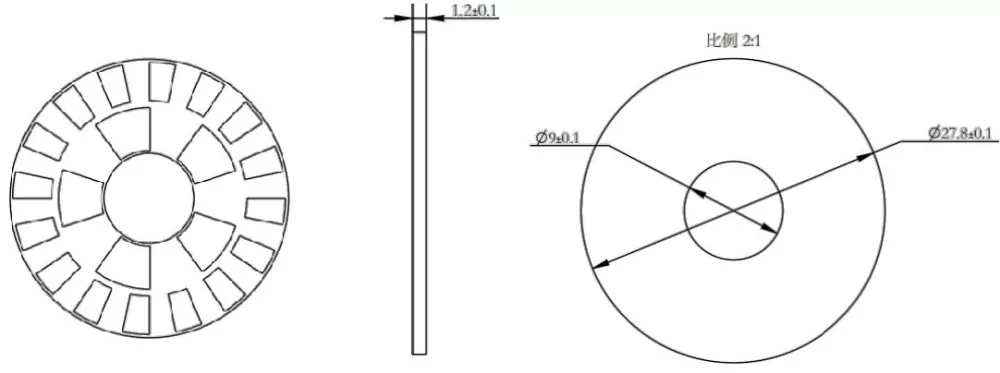

Dimensões do rotor

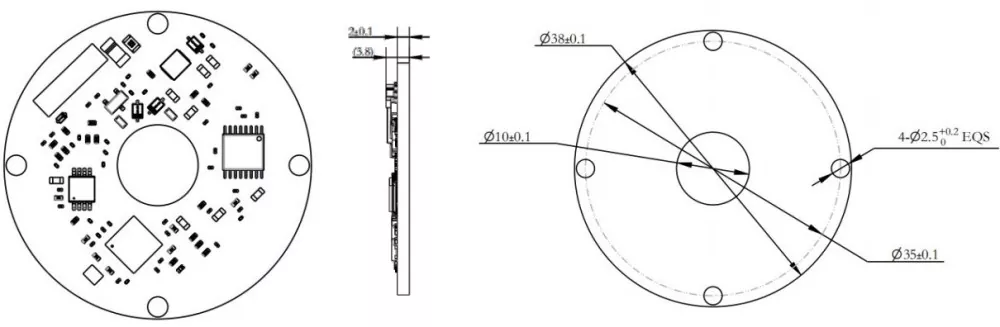

dimensões do estator

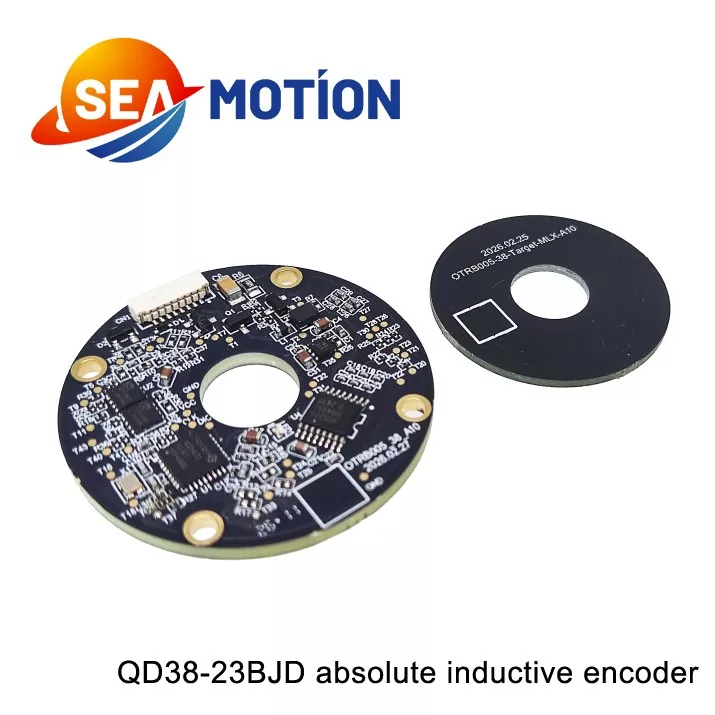

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-Q: Codificador indutivo da série DM Q

②-D: Codificador único

③-38: Diâmetro externo 38 mm

④-23: Resolução do codificador: 23 bits

⑤-B: Tipo de sinal: BiSS-C

⑥-JD: Radial (saída terminal horizontal)

Amplamente utilizado em cenários de automação industrial e controle de movimento de precisão, o codificador indutivo absoluto atende braços robóticos, linhas de montagem automatizadas, máquinas-ferramentas CNC e sistemas de servomotores. Também se aplica a máquinas de embalagem, equipamentos têxteis e dispositivos logísticos inteligentes, fornecendo dados estáveis ​​de medição de posição e ângulo para garantir a precisão, eficiência e segurança das operações de produção automatizadas.

Vídeo de instalação:

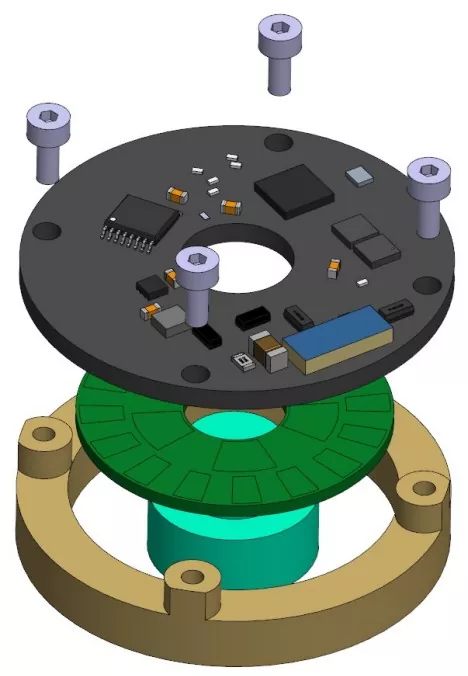

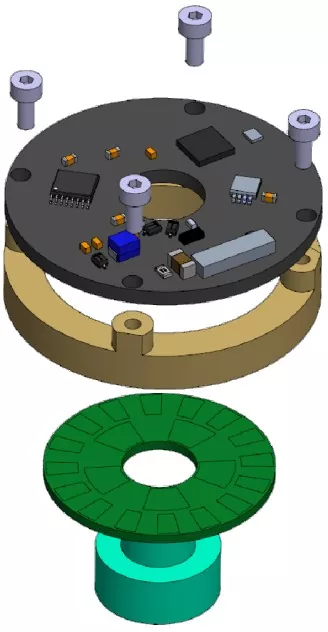

Diagrama de instalação                 Ferramentas necessárias para instalação

Chave de fenda Phillips com torque

Chave de torque sextavada de 1,5 mm (métrica)

4 x parafusos Phillips M2x5.5 de cabeça panela com arruelas planas

2 x parafusos de fixação de ponta copo com soquete sextavado M3x3

8 x parafusos escareados Phillips M1.6x6

Sequência de instalação

Instalação do rotor:

① Encaixe o rotor do encoder no eixo do motor e posicione-o corretamente;

②Use adesivo DP460 para fixar com segurança a placa do rotor do codificador à luva do eixo.

[Observação]:

1) Caso a altura do rotor necessite de ajuste, execute a etapa de aperto somente após a conclusão do ajuste;

2) Para evitar que os parafusos se soltem, aplique previamente adesivo de travamento de rosca nos orifícios roscados ou use parafusos pré-revestidos.

O torque de aperto recomendado é de 7 ± 0,2 kgf·cm.

Instalação do estator:

① Coloque o estator do codificador na superfície de montagem e alinhe os quatro orifícios dos parafusos;

② Usando uma chave de fenda Phillips, insira os quatro conjuntos de parafusos, um por um

(parafuso Phillips M2x5,5 cabeça panela + conjunto arruela plana).
