Codificador indutivo absoluto de volta única

Como um fabricante chinês confiável de codificadores indutivos absolutos de volta única, a SEA MOTION é especializada em codificadores indutivos absolutos de volta única projetados para posicionamento preciso de círculo completo de 0–360°. Este dispositivo de detecção profissional calcula posições angulares absolutas através de acoplamento de sinal indutivo, emitindo codificação exclusiva para cada ângulo dentro de uma rotação. Ele não requer operação de retorno após a restauração da energia e mantém dados de posição precisos em tempo real, sendo a escolha ideal para monitoramento de movimento rotativo de ciclo único.

Vídeo da empresa

Parâmetro

Parâmetro elétrico

O produto apresenta vantagens distintas de alta precisão e alta estabilidade. Ele atinge erro de ângulo ultrabaixo e alta repetibilidade, suportando detecção de ângulo de alta resolução. Livre de desgaste mecânico por contato, apresenta longa vida útil e zero custo de manutenção diária. Resistente a interferências eletromagnéticas, altas temperaturas e poluição industrial, mantém um desempenho consistente em condições de trabalho complexas. Sua estrutura simples, fácil instalação e forte compatibilidade o tornam adaptável a vários sistemas de controle de movimento padrão.

Vídeo de produtos

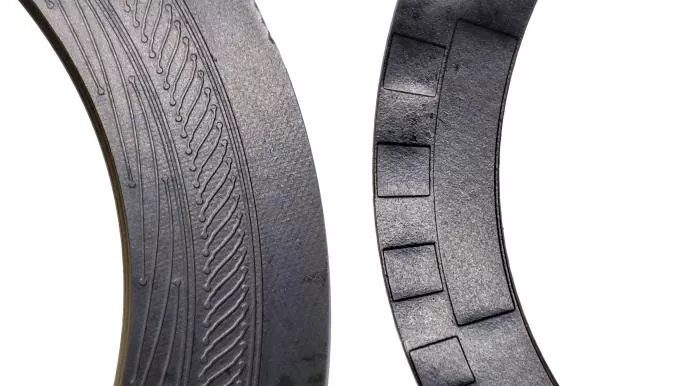

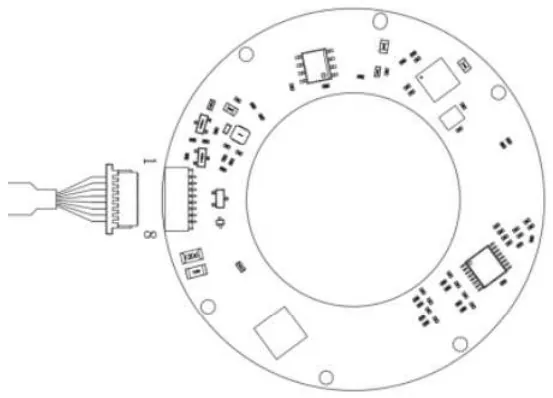

Definições de terminais

Tamanho dos produtos

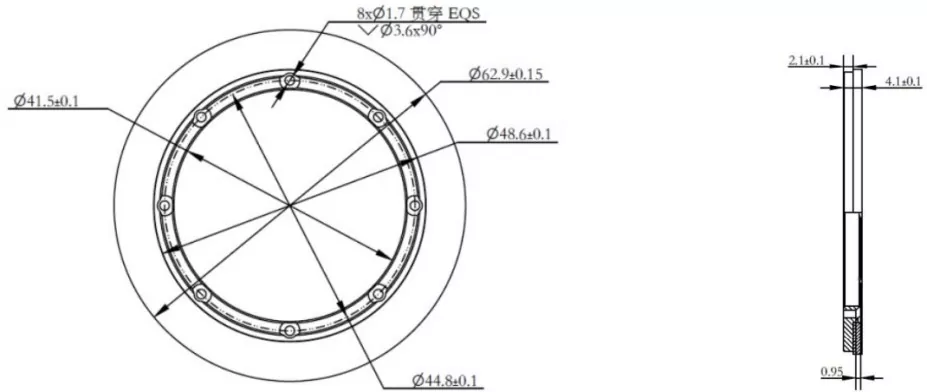

Dimensões do rotor

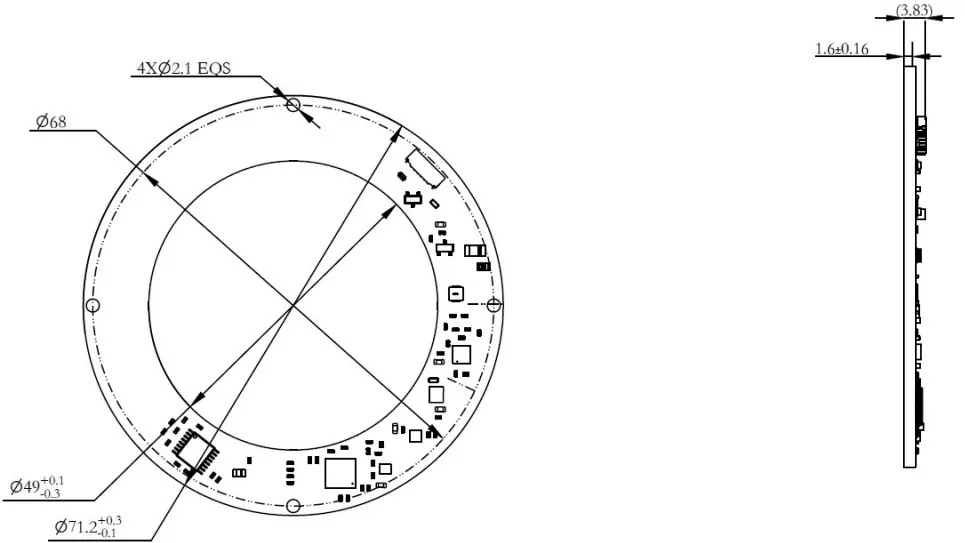

dimensões do estator

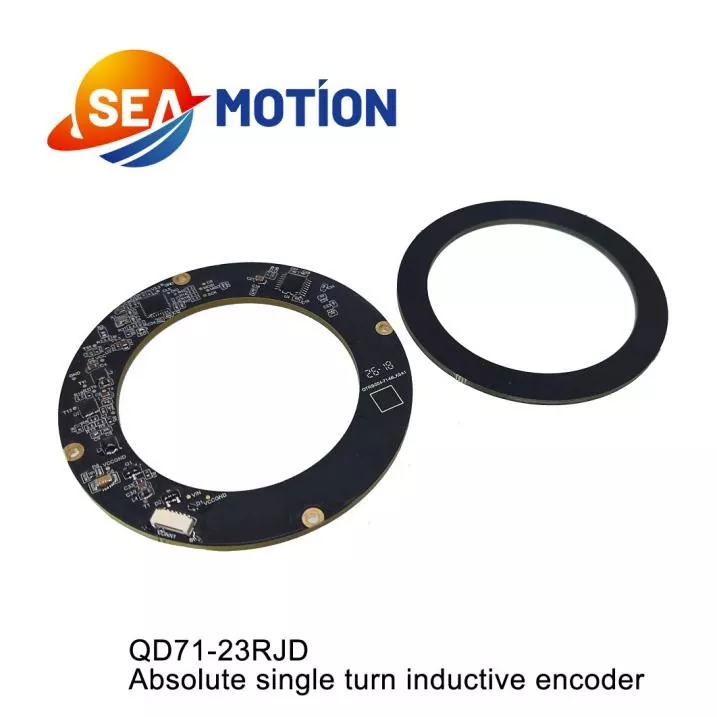

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: Codificador indutivo da série DM Q

②-D: Codificador único

③-71: Diâmetro externo 71 mm

④-23: Resolução do codificador: 23 bits

⑤-B: Tipo de sinal: RS485

⑥-JD: Radial (saída terminal horizontal)

O codificador indutivo absoluto de volta única é aplicado principalmente em cenários de posicionamento de ângulo único e controle rotativo. É amplamente implantado em plataformas rotativas industriais, componentes rotativos de equipamentos médicos, sistemas de pan-tilt de câmeras, módulos rotativos de instrumentos de teste e pequenos mecanismos servo-rotativos. Ele fornece feedback de ângulo preciso para movimentos rotativos de ciclo curto, garantindo posicionamento preciso e operação estável de equipamentos rotativos de precisão.

Vídeo de instalação

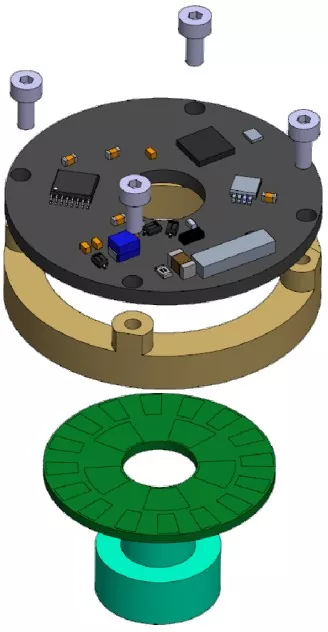

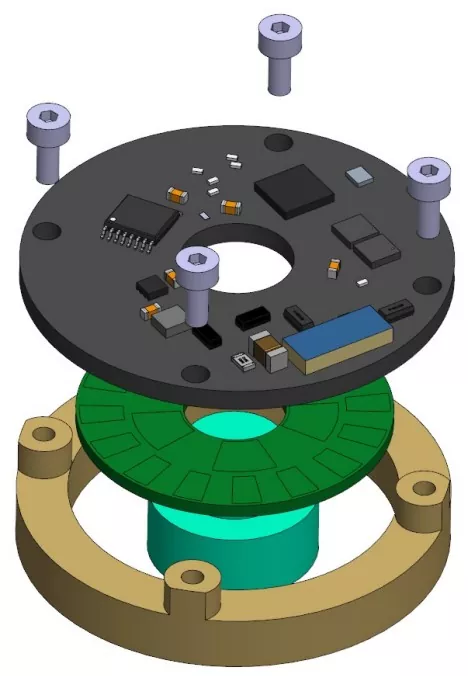

Diagrama de instalação                 Ferramentas necessárias para instalação

Chave de fenda Phillips com torque

Chave de torque sextavada de 1,5 mm (métrica)

4 x parafusos Phillips M2x5.5 de cabeça panela com arruelas planas

2 x parafusos de fixação de ponta copo com soquete sextavado M3x3

8 x parafusos escareados Phillips M1.6x6

Sequência de instalação

Instalação do rotor:

① Encaixe o rotor do encoder no eixo do motor e posicione-o corretamente;

②Use adesivo DP460 para fixar com segurança a placa do rotor do codificador à luva do eixo.

[Observação]:

1) Caso a altura do rotor necessite de ajuste, execute a etapa de aperto somente após a conclusão do ajuste;

2) Para evitar que os parafusos se soltem, aplique previamente adesivo de travamento de rosca nos orifícios roscados ou use parafusos pré-revestidos.

O torque de aperto recomendado é de 7 ± 0,2 kgf·cm.

Instalação do estator:

① Coloque o estator do codificador na superfície de montagem e alinhe os quatro orifícios dos parafusos;

② Usando uma chave de fenda Phillips, insira os quatro conjuntos de parafusos, um por um

(parafuso Phillips M2x5,5 cabeça panela + conjunto arruela plana).

[Nota]: Para evitar que os parafusos se soltem, aplique previamente adesivo de travamento de rosca nos orifícios roscados ou use parafusos pré-revestidos. Torque de aperto recomendado: 2,8 ± 0,2 kgf·cm.
