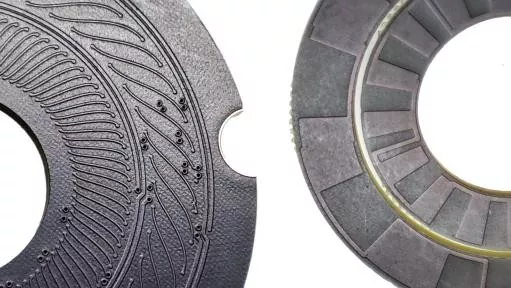

Codificador Indutivo Absoluto Multivoltas

SEA MOTION é um fornecedor confiável de codificadores indutivos absolutos multivoltas na China, fornecendo codificadores indutivos absolutos multivoltas de alto desempenho para medição de movimento rotativo contínuo multiciclo. Quebrando a limitação do posicionamento de volta única, este encoder registra com precisão o ângulo de rotação e o total de voltas em múltiplas rotações por meio de detecção indutiva e processamento inteligente de sinal. Ele armazena todos os dados de posição e giro permanentemente, sem perda de dados após o desligamento e sem necessidade de repetidas calibrações de zero.

Vídeo da empresa

Parâmetro

Parâmetro elétrico

Este codificador integra alta precisão e capacidade de medição de longa distância. Ele suporta centenas ou até milhares de voltas de monitoramento contínuo de posição, mantendo alta resolução e saída de sinal de baixa latência. Adotando tecnologia indutiva de nível industrial, possui forte capacidade anti-interferência, resistência ao choque e resistência à umidade, adequada para operação industrial ininterrupta de longo prazo. Suporta diversas interfaces de comunicação industrial e é compatível com sistemas complexos de controle automático, com excelente estabilidade e escalabilidade.

Vídeo de produtos

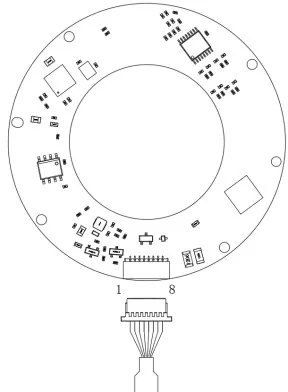

Definições de terminais

Tamanho dos produtos

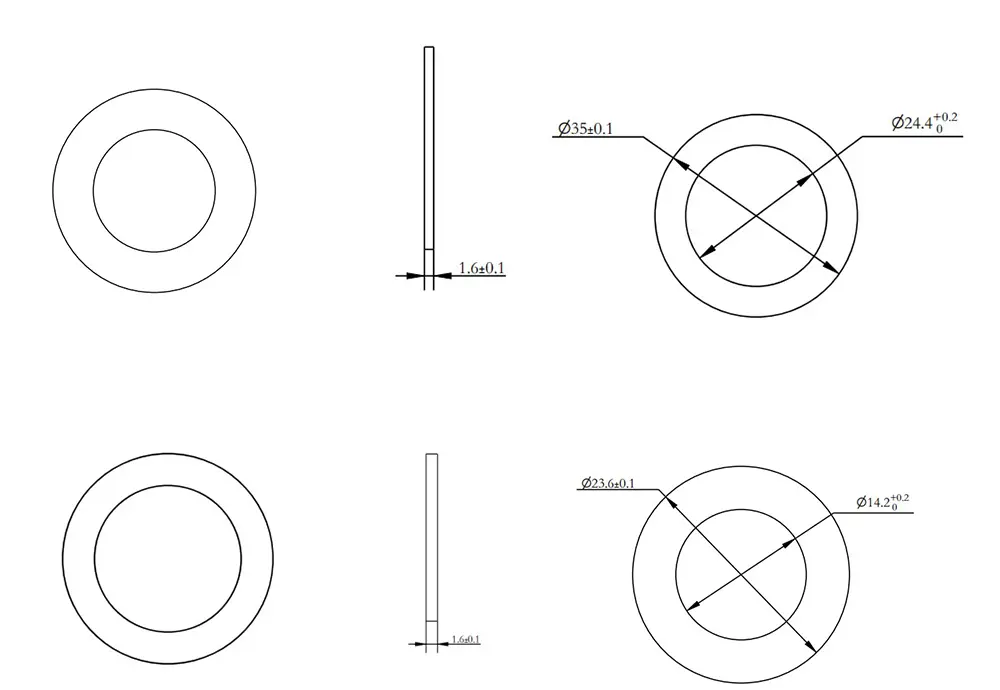

Dimensões do rotor/externo e interno

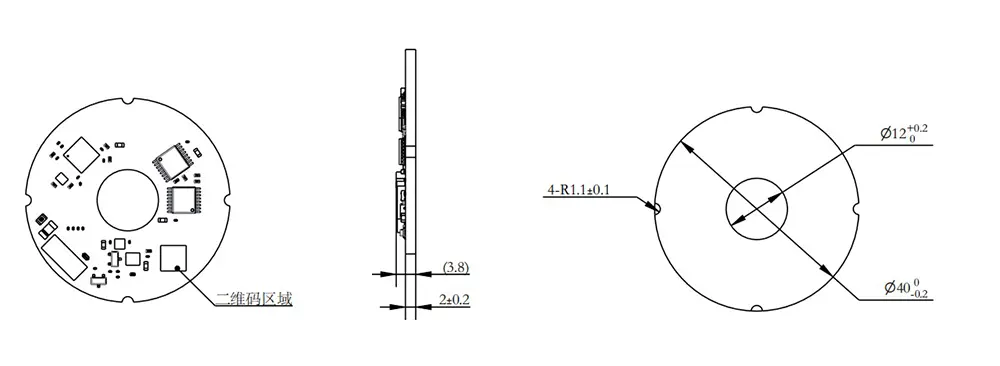

dimensões do estator

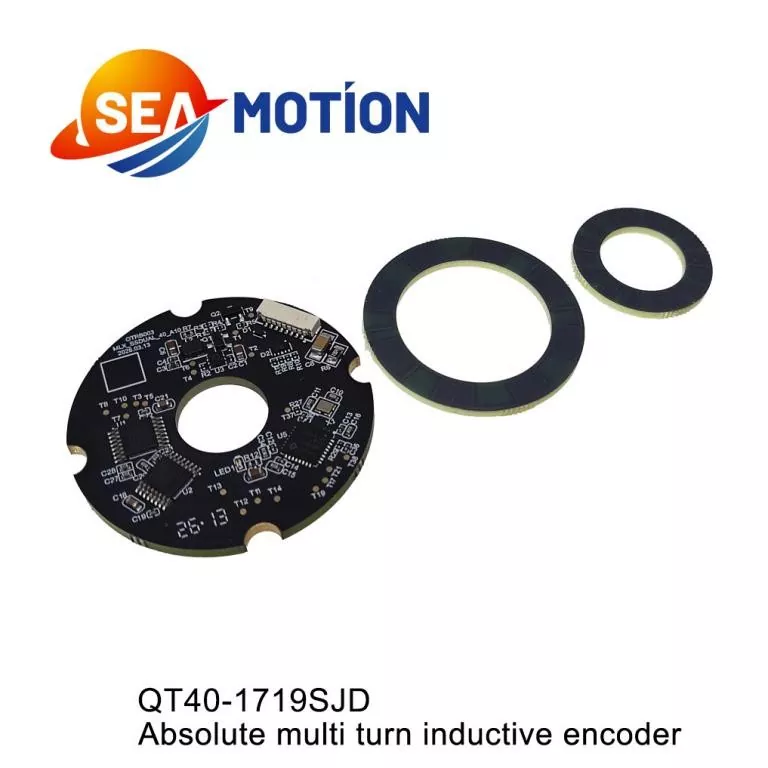

Q T 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: Codificador indutivo da série DM Q

②-T: Codificador duplo Lpsilateral

③-40: Diâmetro externo do estator 40 mm

④-1719: 17: resolução do codificador do motor: 17 bits;

19: Resolução do redutor: 19 bits

⑤-S: Tipo de sinal: SPI

⑥-JD: Radial (saída terminal horizontal)

O codificador indutivo absoluto multivoltas é o equipamento principal para controle de movimento de longo curso e multivoltas. É amplamente utilizado em máquinas industriais pesadas, sistemas de tração de elevadores, equipamentos de geração de energia eólica, mecanismos rotativos aeroespaciais e grandes dispositivos de elevação automatizados. Ele fornece feedback confiável de posição multivoltas para movimentos rotativos de longa distância e multiciclo, garantindo controle preciso e operação segura de grandes equipamentos industriais.

Vídeo de instalação

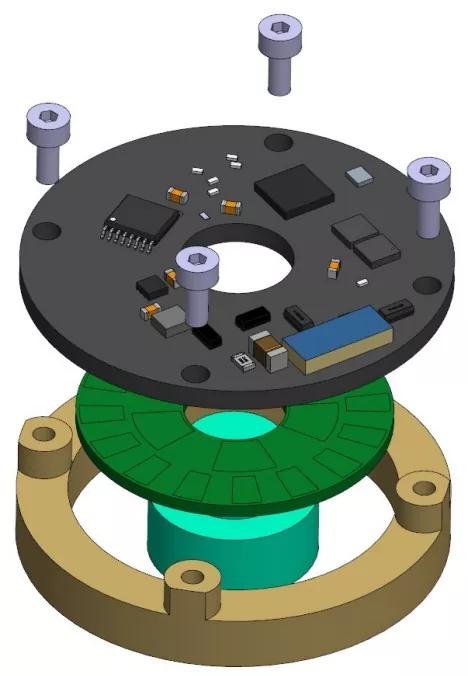

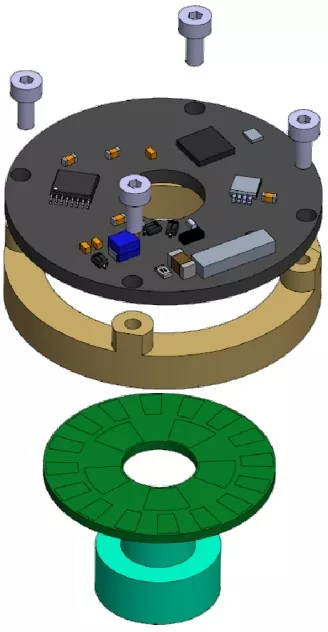

Diagrama de instalação                  Ferramentas necessárias para instalação

Chave de fenda Phillips com torque

Chave de torque sextavada de 1,5 mm (métrica)

4 x parafusos Phillips M2x5.5 de cabeça panela com arruelas planas

2 x parafusos de fixação de ponta copo com soquete sextavado M3x3

8 x parafusos escareados Phillips M1.6x6

Sequência de instalação

Instalação do rotor:

① Encaixe o rotor do encoder no eixo do motor e posicione-o corretamente;

②Use adesivo DP460 para fixar com segurança a placa do rotor do codificador à luva do eixo.

[Observação]:

1) Caso a altura do rotor necessite de ajuste, execute a etapa de aperto somente após a conclusão do ajuste;

2) Para evitar que os parafusos se soltem, aplique previamente adesivo de travamento de rosca nos orifícios roscados ou use parafusos pré-revestidos.

O torque de aperto recomendado é de 7 ± 0,2 kgf·cm.

Instalação do estator:

① Coloque o estator do codificador na superfície de montagem e alinhe os quatro orifícios dos parafusos;

② Usando uma chave de fenda Phillips, insira os quatro conjuntos de parafusos, um por um

(parafuso Phillips M2x5,5 cabeça panela + conjunto arruela plana).

[Nota]: Para evitar que os parafusos se soltem, aplique previamente adesivo de travamento de rosca nos orifícios roscados ou use parafusos pré-revestidos. Torque de aperto recomendado: 2,8 ± 0,2 kgf·cm.
