Tecnologia de indução magnética de alta precisão; Encoder monovolta ou multivolta;
Saída de corrente analógica 4-20mA, 0-20mA ou saída de tensão 0-10V, 0-5V;
Sinal incremental TTL ou HTL pode ser adicionado;
Resolução de volta única de até 16 bits, resolução de voltas múltiplas de até 14 bits; Resistência superior a choques e vibrações;
Proteção reversa contra curto-circuito e curto-circuito, reduzindo o impacto de erros de instalação.

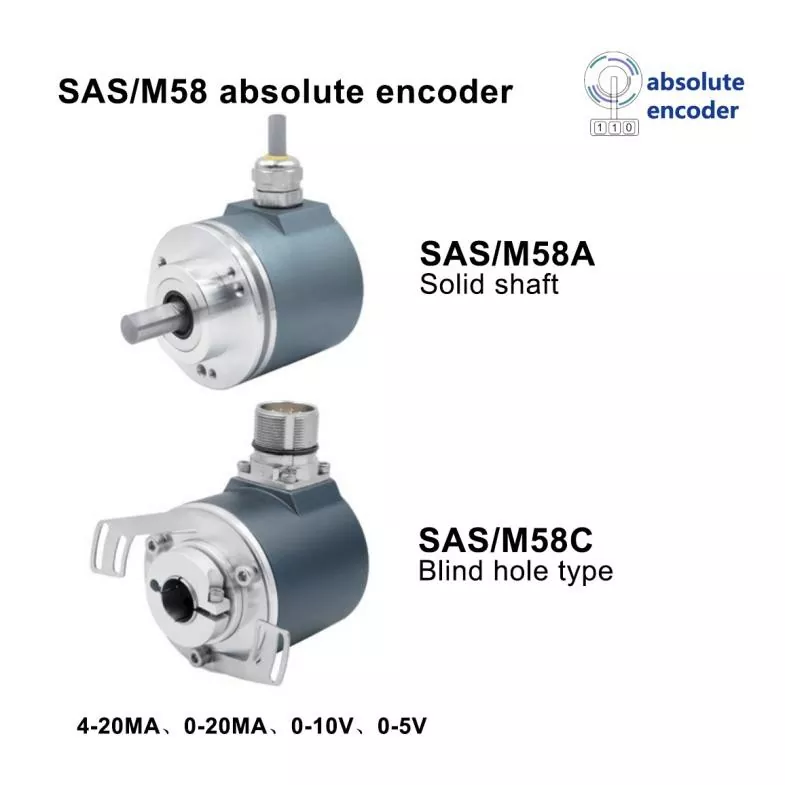

| Modelo não. | SAS/M58A/SAS/M58C |

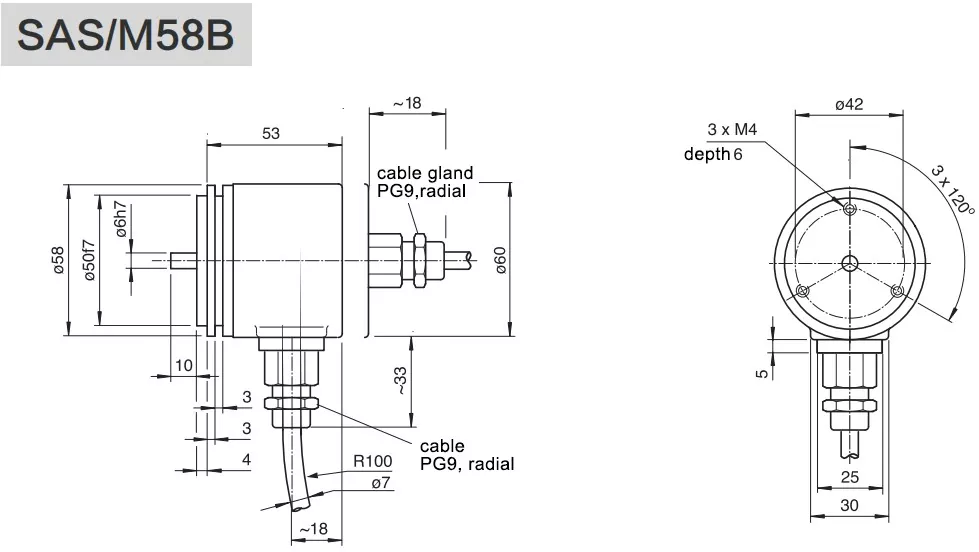

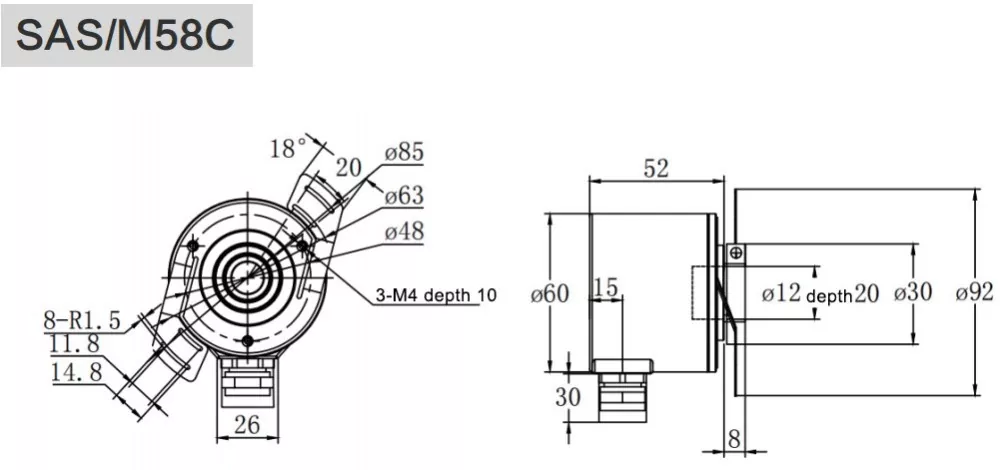

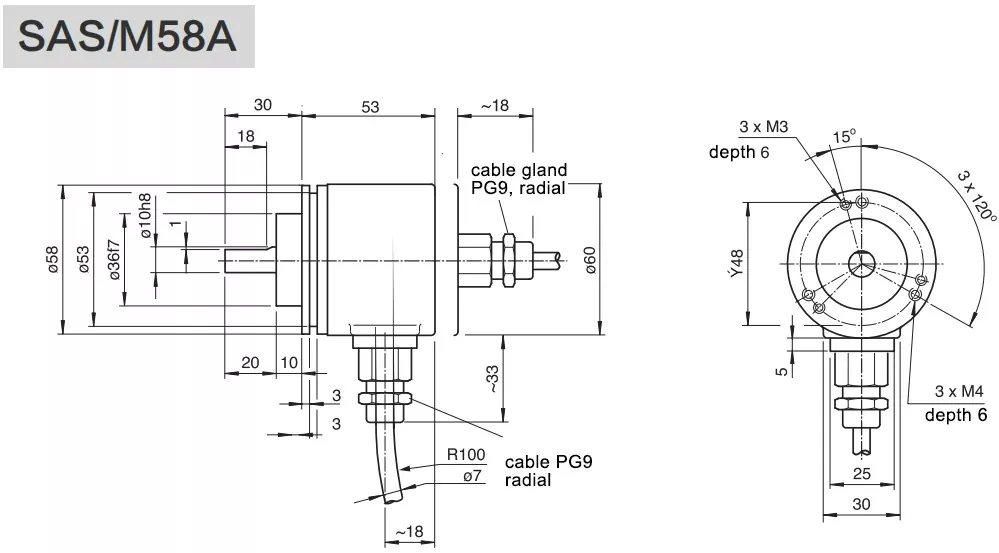

| Flange | Eixo maciço ø58mm com flange de fixação / furo cego ø58mm |
| Tamanho do fuso | ø6,8,10,12,14,15mm Personalizável |
| Material da casca | Alumínio (aço inoxidável opcional) |
| Interface de saída de sinal | Padrão 4-20mA,4-20mA/RS485+sinal incremental opcional |
| Padrão 0-20mA,0-20mA/RS485+sinal incremental opcional | |
| Padrão 0-10V,0-10V/RS485+sinal incremental opcional | |
| Padrão 0-5V,0-5V/RS485+sinal incremental opcional | |
| Tipo absoluto | Volta única/múltipla volta |
| Tensão de energia | Padrão 10~30VDC,5VDC ou 5~30VDC |
| Resolução de giro único | Padrão 12 bits 4096,13 bits 8192, 16 bits 65536 |
| Voltas | 1 (volta única), padrão multivoltas 12 bits 4096, multivoltas máx. 14 bits 16384 |
| Consumo atual | 70mA |
| Corrente de carga | 80mA |
| Condicionamento de sinal | O número total de revoluções pode ser ajustado arbitrariamente; o valor correspondente, direção, posição predefinida e ponto zero externo de cada revolução são ajustáveis; e o valor da quantidade analógica pode ser ajustado com precisão. |
| Proteção contra polaridade reversa | Sim |
| Proteção contra curto-circuito | Sim |
| Proteção contra raios e eletricidade estática | Sim |
| Velocidade máxima | 6.000 rpm |
| Carga do fuso | Radial 200N, Axial 100N |
| Proteção | IP65, IP68 |
| Torque inicial | <0,01Nm |
| Temperatura de trabalho | -30℃~+85℃(-40℃~85℃ opcional) |
| Temperatura de armazenamento | -40℃~+100℃ |
| Resistência ao impacto | 1000m/s2,6ms(100g) |
| Antivibração | 20g |

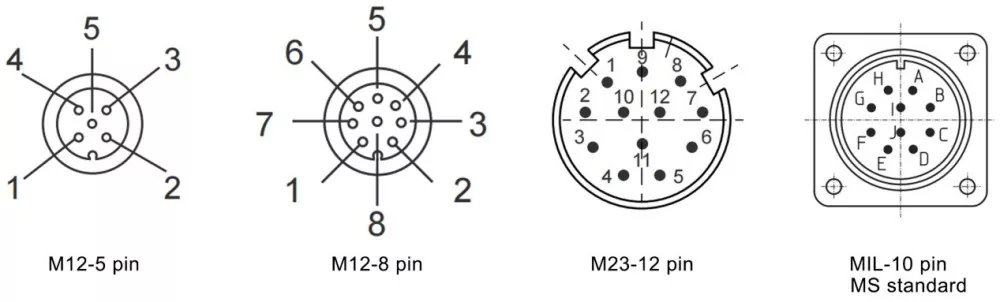

| Método de conexão | Cabo blindado de 4x2x0.2-8 núcleos, núcleo M12-5, núcleo M12-8, conector de flange macho de núcleo M23-12 |
| Método de saída | Saída lateral radial, saída traseira axial |
| Opcional | Saída incremental TTL/RS422, HTL/push-pull |

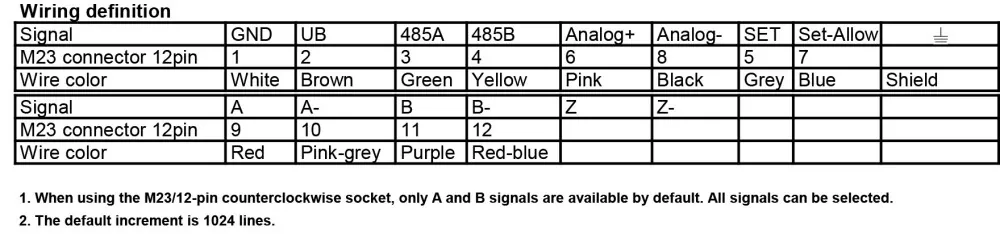

| Sinal incremental | A+ A- B+ B- Z+ Z- |
| Pulsos por revolução | 1 ~ 4096 pulsos opcionais (padrão 1024.2048.4096) |
Primeiro, o design da saída analógica permite a transmissão de sinal linear e contínua, que é perfeitamente compatível com sistemas de controle analógico industrial convencionais, realizando monitoramento de posição contínuo e em tempo real sem descontinuidade de sinal. Em segundo lugar, a liga de alumínio de alta qualidade e a estrutura da caixa de aço inoxidável conferem ao codificador excelentes capacidades anticorrosão, antichoque e antivibração, adaptando-se a ambientes industriais pesados com muita poeira, alta umidade e corrosivos. Terceiro, o alto grau de proteção IP65-IP68 evita efetivamente a poluição por poeira, água e óleo, garantindo uma operação estável a longo prazo em cenários de trabalho adversos. Quarto, ele suporta saída dupla de dados de volta única e multivolta com resolução ajustável de 12 bits a 16 bits, atendendo a diversas demandas de medição de baixa precisão, mas de alta estabilidade. Além disso, múltiplas estruturas de flange, tamanhos de eixo e métodos de saída de cabos proporcionam instalação e adaptação flexíveis no local. O produto está equipado com funções redundantes confiáveis, melhorando muito a segurança operacional, e passou por certificações industriais autorizadas, com qualidade estável e excelente adaptabilidade ambiental.
Este codificador magnético multivoltas absoluto para serviço pesado com diâmetro externo de 58 mm é amplamente utilizado em cenários industriais pesados que exigem feedback contínuo do sinal de posição e alta confiabilidade operacional. É aplicado principalmente na fabricação de aço para ajuste de posição de laminadores e controle de transmissão de bobinas de aço, na indústria de fabricação de papel para sincronização de posição de rolos e controle de tensão. Ele também atende equipamentos essenciais em linhas de produção de processamento metalúrgico, petroquímico e de refinaria de petróleo, fornecendo feedback de posição estável para equipamentos de produção e processamento. Além disso, é adequado para equipamentos de elevação e elevação nas indústrias de mineração e elevação, bem como equipamentos convencionais de geração de energia em usinas de energia, garantindo a operação estável da transmissão mecânica e links de ajuste de posição sob condições adversas de trabalho.
R: Somos um fabricante original profissional e uma fábrica de origem especializada em codificadores para serviços pesados. Temos oficinas independentes de P&D, usinagem, testes e produção, fornecendo fornecimento direto de fábrica sem intermediários.
R: Apoiamos o pedido mínimo de 1 peça. Tanto pedidos de amostra, pedidos experimentais de pequenos lotes e pedidos em grandes quantidades são aceitáveis.

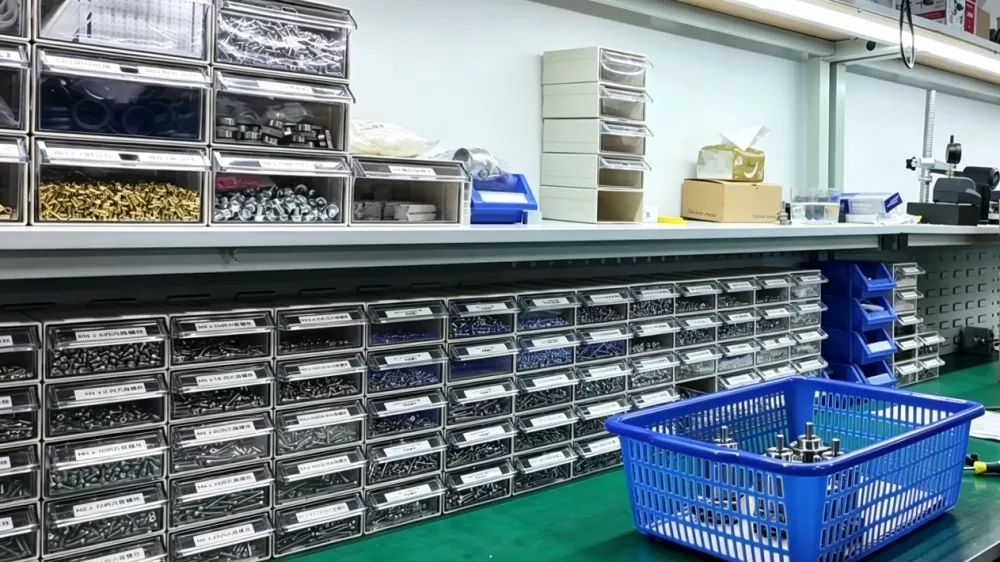

R: Possuímos uma oficina de usinagem autônoma equipada com 3 conjuntos de centros de usinagem de cinco eixos. Todas as peças estruturais mecânicas são processadas e controladas de forma independente, garantindo alta precisão, consistência e estabilidade das dimensões do codificador.
R: Para pedidos dentro de 50 unidades, o prazo de produção convencional é de cerca de 25 dias úteis. Produtos customizados terão prazo de entrega confirmado de acordo com a necessidade do projeto.
R: Sim. Com capacidade de usinagem independente, linhas de montagem padronizadas e procedimentos de teste completos, temos capacidade estável de produção em massa para suportar pedidos de grande volume de longo prazo e aquisição de lotes de projetos.
