Tecnologia de indução magnética de alta precisão; Encoder monovolta ou multivolta;
Saída de corrente analógica 4-20mA, 0-20mA ou saída de tensão 0-10V, 0-5V;
Sinal incremental TTL ou HTL pode ser adicionado; Resolução de volta única de até 16 bits, resolução de voltas múltiplas de até 14 bits;
Resistência superior a choques e vibrações;
Proteção reversa contra curto-circuito e curto-circuito, reduzindo o impacto de erros de instalação.

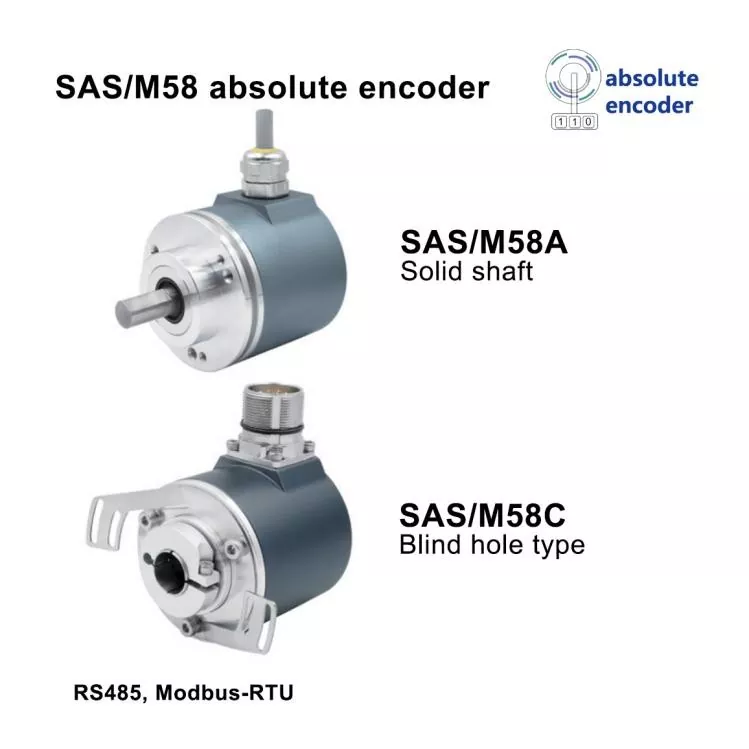

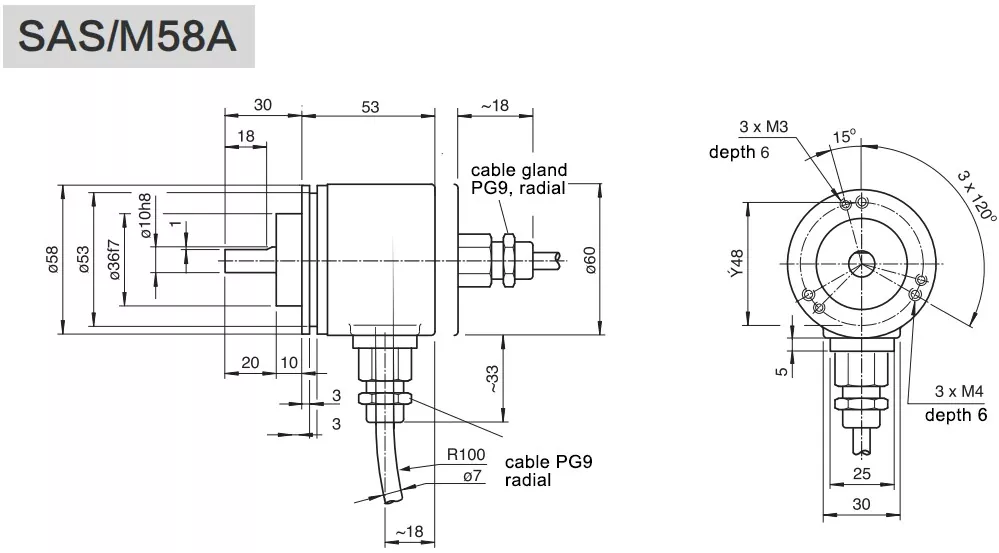

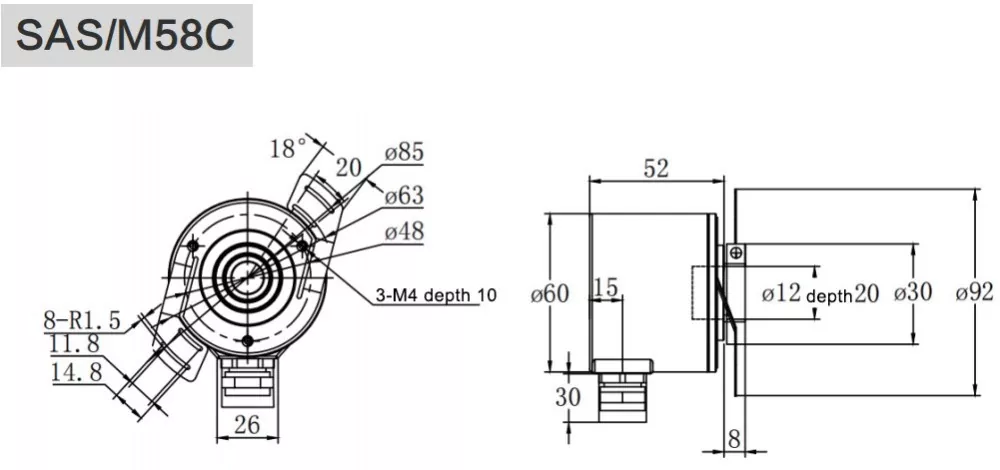

| Modelo não. | SAS/M58A/SAS/M58C |

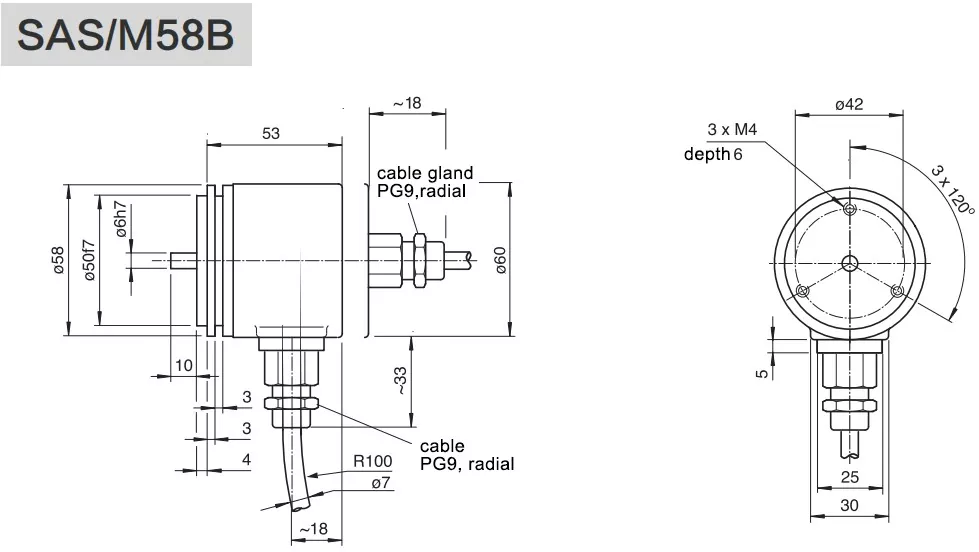

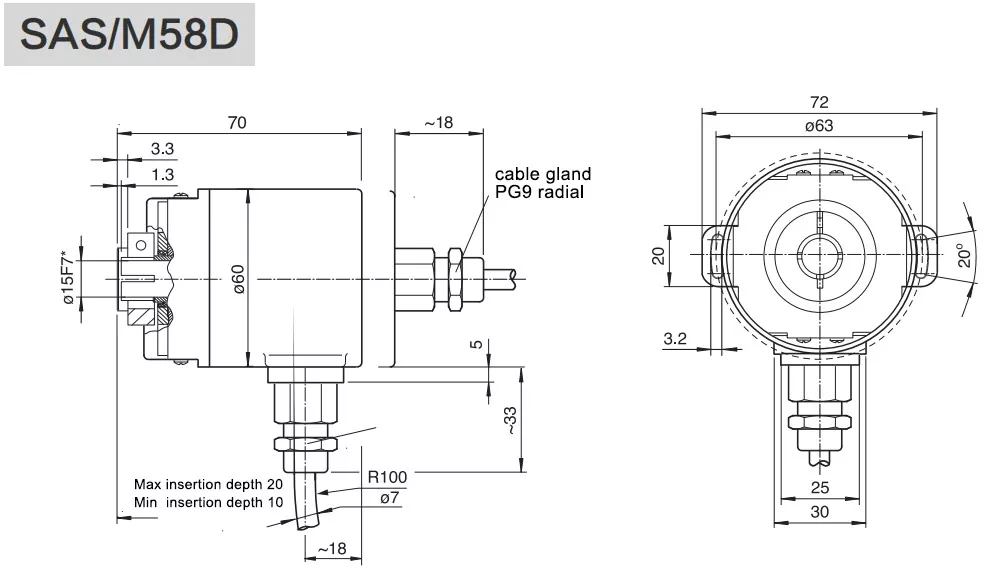

| Flange | Eixo maciço ø58mm com flange de fixação / furo cego ø58mm |
| Tamanho do fuso | ø6,8,10,12,15mm Personalizável |
| Material da casca | Alumínio (aço inoxidável opcional) |
| Interface de saída de sinal | Protocolo RS485 gratuito, RS485 + incremental opcional |
| Modbus-RTU, Modbus-RTU + incremental opcional | |
| Taxa de transmissão/bps | 4800;9600;19200;38400;57600;115200 |
| Intervalo de endereços | 0-99 |
| Circuito de saída | Compatível com o padrão RS485, isolamento elétrico do optoacoplador |
| Tipo absoluto | Volta única/múltipla volta |
| Tensão de energia | Padrão 10~30VDC,5VDC ou 5~30VDC |
| Resolução de giro único | Padrão 12 bits 4096,13 bits 8192, 16 bits 65536,18 bits 262144, máximo de 21 bits |
| Voltas | 1 (volta única), padrão multivoltas 12 bits 4096, multivoltas máx. 14 bits 16384 |
| Sem corrente de carga | ≤30mA |
| Atualização de dados | Volta única <15us; multivoltas <1ms |
| Condicionamento de sinal | O número total de revoluções pode ser ajustado arbitrariamente; o valor correspondente, direção, posição predefinida e ponto zero externo de cada revolução são ajustáveis; taxa de transmissão, endereço de comunicação, modo de operação, etc. |
| Codificação | Hexadecimal |
| Proteção contra polaridade reversa | Sim |
| Proteção contra curto-circuito | Sim |
| Proteção contra raios e eletricidade estática | Sim |
| Velocidade máxima | 6.000 rpm |
| Carga do fuso | Radial 200N, Axial 100N |
| Proteção | IP65, IP68 |
| Torque inicial | <0,01Nm |
| Temperatura de trabalho | -30℃~+85℃(-40℃~85℃ opcional) |
| Temperatura de armazenamento | -40℃~+100℃ |
| Resistência ao impacto | 1000m/s2,6ms(100g) |
| Antivibração | 20g |

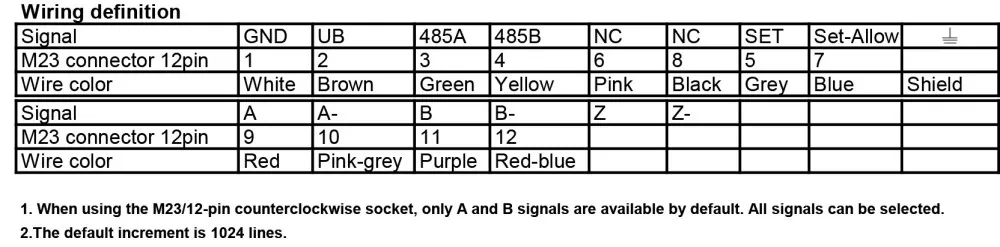

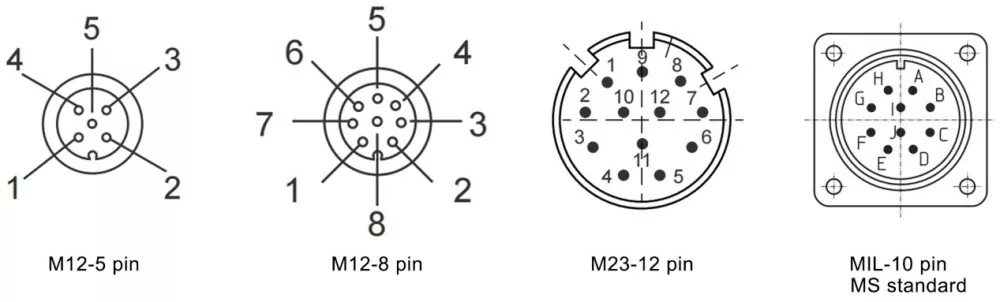

| Método de conexão | Cabo blindado de 4x2x0.2-8 núcleos, núcleo M12-5, núcleo M12-8, conector de flange macho de núcleo M23-12 |
| Método de saída | Saída lateral radial, saída traseira axial |
| Opcional | Saída incremental TTL/RS422, HTL/push-pull |
| Sinal incremental | A+ A- B+ B- Z+ Z- |
| Pulsos por revolução | 1 ~ 4096 pulsos opcionais (padrão 1024.2048.4096) |
A principal vantagem deste codificador magnético multivoltas absoluto para serviço pesado com diâmetro externo RS485 de 58 mm está em sua interface de saída RS485 padrão, que suporta transmissão de sinal de longa distância com forte capacidade de interferência anti-eletromagnética, evitando efetivamente a atenuação e distorção do sinal em ambientes eletromagnéticos industriais complexos. Sua tecnologia de medição magnética multivoltas absoluta garante o registro preciso dos dados de posição sem deslocamento de zero após falha de energia, realizando monitoramento de posição ininterrupto. A caixa metálica de alta resistência e a estrutura de proteção total IP65-IP68 resistem à erosão de poeira, vapor de água, óleo químico e gases corrosivos na indústria pesada. Múltiplas estruturas de instalação e métodos de conexão proporcionam uma montagem flexível e rápida no local. A função redundante integrada de alta confiabilidade evita efetivamente falhas de operação do equipamento causadas por erro de sinal único. Com saída estável de resolução de 12 bits a 16 bits e saída síncrona de dados dupla única/múltipla volta, ele se adapta totalmente aos requisitos de medição de alta confiabilidade e baixa precisão de equipamentos industriais pesados. Certificações oficiais garantem ainda mais sua adaptabilidade ambiental e estabilidade operacional de nível industrial.
Este codificador de serviço pesado com saída RS485 é feito sob medida para equipamentos industriais pesados que exigem transmissão de sinal de longa distância e alto desempenho anti-interferência. É amplamente utilizado em linhas de produção de aço para transmissão de longa distância de sinais de posição de equipamentos e na indústria de mineração para monitoramento de posição de equipamentos de mineração subterrânea e transporte. Também é aplicável a equipamentos de campos de petróleo e petroquímicos, incluindo máquinas de extração de petróleo e dispositivos de transmissão de linhas de produção de refino. Além disso, fornece feedback de posição estável para equipamentos metalúrgicos pesados, grandes máquinas de elevação, equipamentos de geração de energia para usinas de energia e sistemas de transmissão de linhas de produção de fabricação de papel, garantindo a operação contínua e confiável de equipamentos em ambientes industriais complexos e adversos.
R: Sim, oferecemos serviços personalizados completos para codificadores de serviço pesado, incluindo tamanho de eixo especial, resolução, comprimento do cabo, estrutura da caixa, resistência à temperatura, grau de proteção e personalização de protocolo especial.
R: Absolutamente. Podemos personalizar codificadores para alta temperatura, baixa temperatura, vibração forte, anticorrosão, à prova de explosão e outras condições de trabalho industriais extremas para atender aos requisitos de operação do equipamento no local.
R: Todos os codificadores personalizados seguem os mesmos padrões rígidos de produção e teste dos produtos padrão, incluindo teste de envelhecimento e teste de simulação ambiental, com confiabilidade e durabilidade consistentes.
R: Pedidos personalizados convencionais dentro de 50 peças levam cerca de 25 dias úteis. Para personalização complexa fora do padrão, avaliaremos e confirmaremos o prazo de entrega exato de acordo com os parâmetros técnicos.
R: Sim. Nossa equipe técnica profissional fornecerá soluções completas, desde a seleção de parâmetros, otimização estrutural até personalização do produto e orientação técnica pós-venda.
