Tecnologia de indução magnética de alta precisão, codificador de volta única ou multivolta;
Barramento CANopen, até 1MHz Baud; O sinal incremental pode ser adicionado à saída TTL ou HTL;
Resolução de volta única de até 21 bits, resolução multivolta de até 14 bits;
Resistência superior a choques e vibrações, alto índice de proteção: até IP68;
Possui proteção contra curto-circuito reverso e curto-circuito, reduzindo o impacto de erros de instalação.

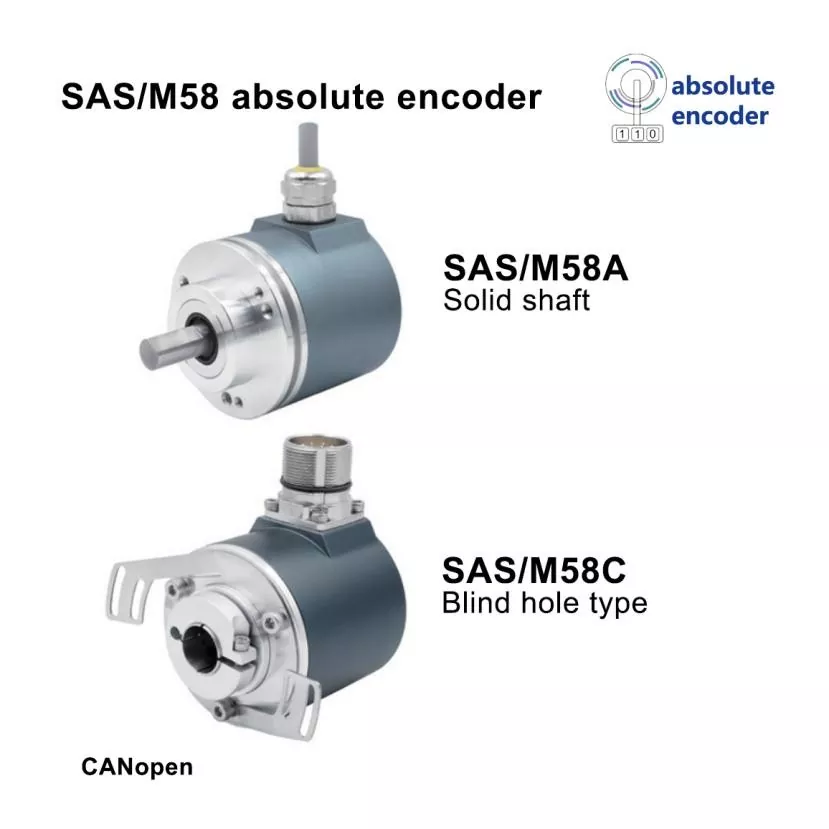

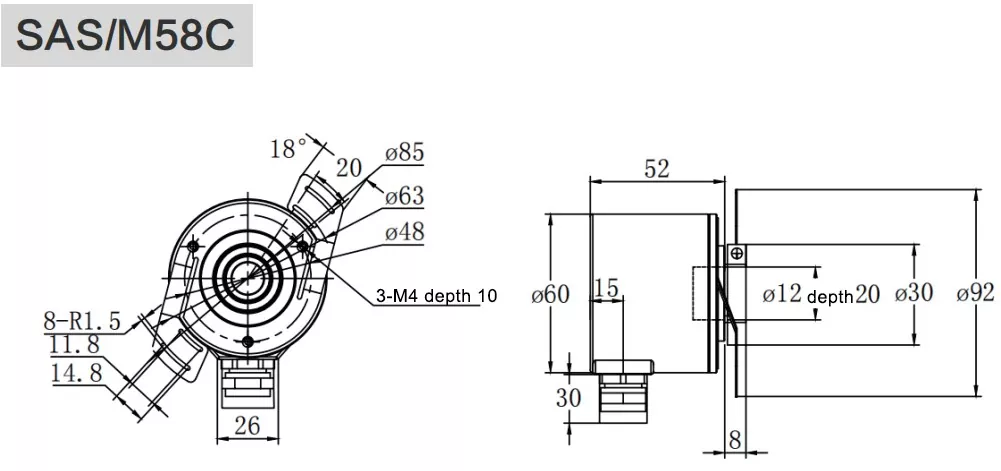

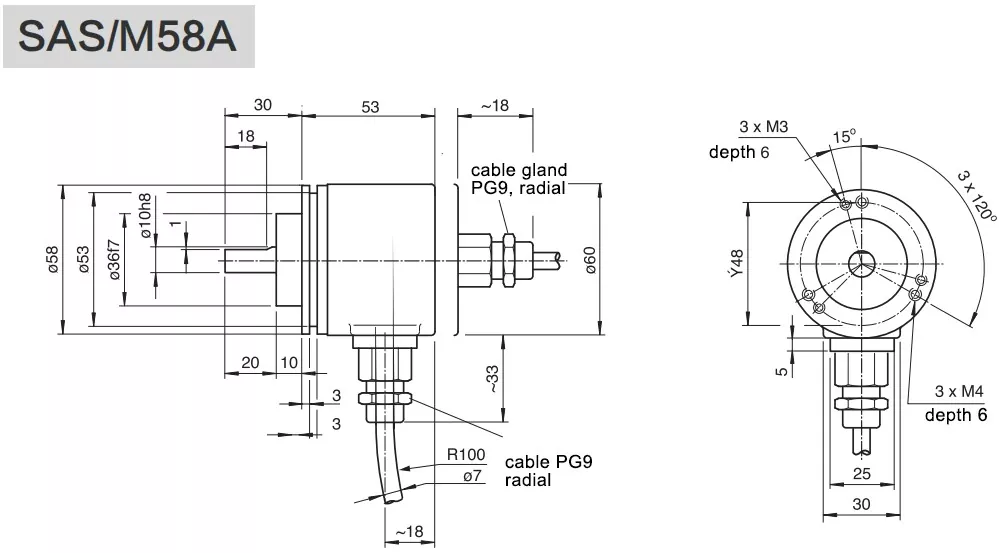

| Modelo não. | SAS/M58A/SAS/M58C |
| Flange | Eixo maciço ø58mm com flange de fixação / furo cego ø58mm |
| Tamanho do fuso | ø6,8,10,12,15mm personalizável |
| Material da casca | Alumínio (aço inoxidável opcional) |
| Interface de saída de sinal | CANopen |
| CANopen+incremental | |
| Circuito de saída | Compatível com o padrão ISO11898, isolamento elétrico do optoacoplador |
| Protocolo compatível | CANopen CiA,DS301V4.02 |
| DSP305(LSS) | |
| DS 406/DS417 (protocolo do equipamento) | |
| Endereço do nó | 1-127 |
| Tipo absoluto | Volta única/múltipla volta |
| Tensão de energia | 10~30VCC |
| Resolução de giro único | Padrão 12 bits 4096,13 bits 8192, 16 bits 65536,18 bits 262144, máximo de 21 bits 2097152 |
| Voltas | 1 (volta única), padrão multivoltas 12 bits 4096, multivoltas máx. 14 bits 16384 |
| Modo de transferência suportado | Pesquisa, Looping, Sincronização |
| Configurações de parâmetros | Configuração suportada de endereço de nó e taxa de transmissão (DS305 LSS) |
| Diagnosticar | Posição, velocidade, tensão e temperatura; 2 interruptores de limite, 8 cames |
| Codificação | Código binário |
| Proteção contra polaridade reversa | Sim |
| Proteção contra curto-circuito | Sim |
| Proteção contra raios e eletricidade estática | Sim |
| Velocidade máxima | 6.000 rpm |
| Carga do fuso | Radial 200N, Axial 100N |
| Proteção | IP65, IP68 |
| Torque inicial | <0,01Nm |
| Temperatura de trabalho | -30℃~+85℃(-40℃~85℃ opcional) |
| Temperatura de armazenamento | -40℃~+100℃ |
| Resistência ao impacto | 1000m/s2,6ms(100g) |
| Antivibração | 20g |

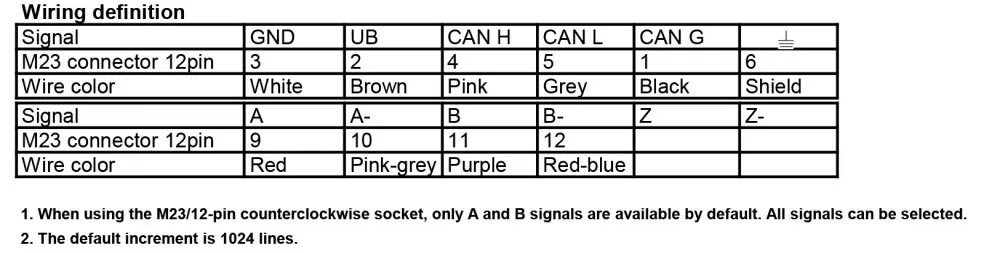

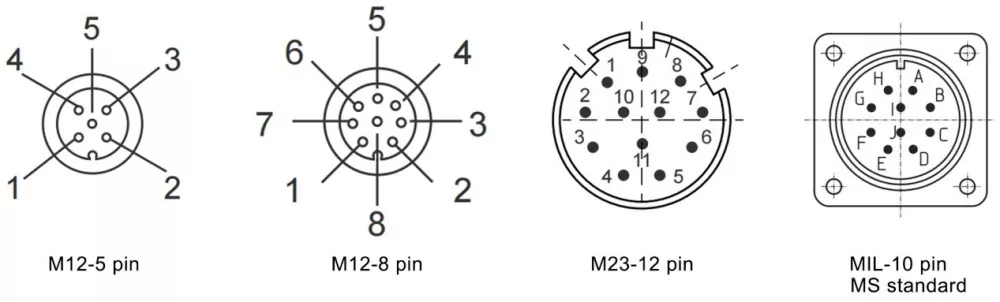

| Método de conexão | Cabo blindado de 4x2x0.2-8 núcleos, núcleo M12-5, núcleo M12-8, conector de flange macho de núcleo M23-12 |
| Método de saída | Saída lateral radial, saída traseira axial |
| Opcional | Saída incremental TTL/RS422, HTL/push-pull |
| Sinal incremental | A+ A- B+ B- Z+ Z- |
| Pulsos por revolução | 1 ~ 4096 pulsos opcionais (padrão 1024.2048.4096) |
A interface de saída CANopen é a principal vantagem deste codificador, suportando transmissão de dados de alta velocidade e alta eficiência e rede de barramento para vários dispositivos, que pode realizar controle centralizado e coleta de dados síncrona de vários dispositivos industriais. A tecnologia de medição magnética multivoltas absoluta garante dados de posição não voláteis, sem necessidade de calibração zero repetida e melhora a eficiência da produção. A estrutura robusta toda em metal e o nível de proteção total IP65-IP68 permitem resistir a impactos mecânicos, vibrações, poeira, água e corrosão química em ambientes industriais pesados. Ele suporta saída independente e síncrona de dados de volta única e multivolta, com ajuste de resolução flexível para se adaptar a cenários de medição industrial de baixa precisão e alta estabilidade. A função redundante profissional integrada reduz significativamente os riscos de falha na operação do equipamento e melhora a segurança do sistema. Com certificação de protocolo padronizado e qualidade de nível industrial, o produto tem forte adaptabilidade ambiental e longa vida útil, e vários métodos de instalação atendem a diversos requisitos de layout no local.
Este codificador ANopen para serviço pesado com diâmetro externo de 58 mm é aplicável principalmente a equipamentos automatizados industriais pesados que requerem rede de barramento e transmissão de dados em alta velocidade. É amplamente utilizado em linhas de produção inteligentes de fabricação de aço e metalurgia, realizando controle síncrono de vários equipamentos de laminação e processamento. É adequado para máquinas e equipamentos automatizados em campos de petróleo, plantas petroquímicas e refinarias, suportando monitoramento em rede de equipamentos de produção e extração. Além disso, atende máquinas de mineração em grande escala, equipamentos de içamento pesados, unidades automatizadas de usinas de energia e linhas de produção industrial de fabricação de papel, fornecendo transmissão de dados de posição de alta confiabilidade e suporte de controle síncrono para sistemas de automação industrial em rede.
R: Nossos codificadores possuem certificações industriais completas, incluindo certificação CE, certificação à prova de explosão e certificações de conformidade total para vários protocolos de comunicação convencionais.
R: Sim. Todos os produtos são fabricados de acordo com padrões industriais internacionais, com segurança, estabilidade e adaptabilidade ambiental certificadas, adequados para correspondência global de equipamentos industriais.
R: Temos qualificações de certificação completas para os principais protocolos industriais, como Profinet, Profibus, CANopen, SSI e EnDat, garantindo comunicação estável e compatível de codificadores de barramento.
R: Sim. Nossos codificadores à prova de explosão possuem certificação formal à prova de explosão, que pode ser usado com segurança em condições de trabalho inflamáveis e explosivas, como indústrias petroquímicas e de mineração.
R: Claro. Podemos fornecer relatórios de certificação completos, documentos de teste e certificados de conformidade para apoiar a licitação, inspeção e desembaraço aduaneiro de projetos dos clientes.
