Um motor de acionamento linear converte energia elétrica diretamente em movimento retilíneo, eliminando a necessidade de componentes de transmissão intermediários, como parafusos de esferas, correias e mecanismos de cremalheira e pinhão. Esta arquitetura de acionamento direto reduz a folga mecânica e o desgaste relacionado à transmissão, ao mesmo tempo que permite alta aceleração, posicionamento repetível e controle de movimento responsivo. Da fabricação de semicondutores e corte a laser à montagem de componentes eletrônicos e inspeção automatizada, os motores lineares são cada vez mais valiosos em aplicações que exigem precisão e rendimento. Este guia explica como funcionam os motores de acionamento linear, compara configurações comuns de motores, descreve suas aplicações industriais e identifica os fatores essenciais que os engenheiros devem avaliar ao selecionar uma solução.
Um motor de acionamento linear é um atuador eletromagnético que produz impulso linear diretamente, em vez de gerar movimento rotativo que deve ser convertido em movimento retilíneo. É comumente entendido como um motor rotativo desenrolado: seus componentes eletromagnéticos ativos são dispostos ao longo de um caminho linear, permitindo que um componente móvel se desloque ao longo de uma trilha magnética.
Em um motor linear de ímã permanente típico, os componentes principais incluem:
Ao contrário de um motor rotativo convencional conectado a um parafuso esférico, um motor linear de acionamento direto não requer um mecanismo de transmissão rotativo-linear. Isto o torna particularmente atraente para máquinas onde a folga mecânica, a conformidade da transmissão ou as limitações de velocidade afetam o desempenho.
Explore a linha de produtos de motores de acionamento linear SEA MOTION para revisar as configurações e parâmetros técnicos disponíveis.
O princípio de funcionamento de um motor de acionamento linear é baseado na força eletromagnética. Quando um servo-drive fornece corrente controlada aos enrolamentos do motor, o campo magnético resultante interage com os ímãs permanentes ou com a estrutura magnética correspondente para gerar empuxo linear.
O processo de movimento geralmente segue quatro etapas:
Como o motor gera movimento linear diretamente, o sistema evita folgas relacionadas à transmissão e erros de passo do parafuso. No entanto, a precisão geral do posicionamento ainda depende do codificador, do ajuste do servo, da qualidade da guia, da estabilidade térmica, da precisão da montagem e da estrutura da máquina.
Para aplicações que exigem aceleração rápida e mudanças frequentes de direção, esse princípio de acionamento direto pode melhorar a resposta dinâmica e reduzir o tempo de estabilização quando o motor e o sistema de controle estão dimensionados corretamente.
O acionamento direto elimina folgas originadas de mecanismos de transmissão convencionais. Quando combinado com um codificador linear apropriado, uma estrutura mecânica rígida e um servocontrolador bem ajustado, um motor linear pode suportar posicionamento altamente repetível para fabricação de precisão.
Sem o estágio de transmissão rotativo-linear adicional, um motor linear pode responder rapidamente aos movimentos comandados. Esse recurso é útil para posicionamento de curso curto, movimento alternativo de alta frequência e linhas de produção que exigem movimento rápido entre estações de processamento.
Os motores lineares não requerem ajuste rotineiro da folga do parafuso esférico ou da tensão da correia. Eles também eliminam o desgaste dos componentes da transmissão. Guias lineares, rolamentos, sistemas de resfriamento, cabos e dispositivos de feedback ainda podem exigir inspeção e manutenção.
A geração direta de impulso pode reduzir a vibração induzida pela transmissão e as irregularidades de movimento. Em aplicações como corte a laser, inspeção óptica e distribuição de precisão, o movimento estável ajuda a manter condições de processamento consistentes.
Os motores de acionamento linear podem ser integrados em estágios de posicionamento compactos, eixos de longo curso, sistemas de pórtico e equipamentos de automação especializados. Sua adequação depende do espaço de instalação disponível, do empuxo necessário, do projeto térmico e da configuração da guia.
Diferentes estruturas motoras oferecem diferentes combinações de densidade de força, força de atração, comportamento térmico e suavidade de movimento. SEA MOTION identifica diversas configurações de motores de acionamento linear para diferentes requisitos de equipamentos.
| Série de motores | Projeto Estrutural | Consideração de seleção de chave | Aplicações potenciais |
|---|---|---|---|
| SMJ | Design magnético plano com núcleo de ferro | Avalie os requisitos de empuxo, atração magnética e rigidez estrutural | Automação industrial e usinagem de precisão |
| SMUC | Design magnético intermediário com núcleo de ferro | Considere o espaço de montagem disponível, os requisitos de força e o layout do eixo | Sistemas de posicionamento especializados e equipamentos automatizados |
| SMU-H | Design magnético bilateral com núcleo de ferro | Avalie a produção de força, o equilíbrio magnético e a integração mecânica | Sistemas de movimento industrial de alta dinâmica |

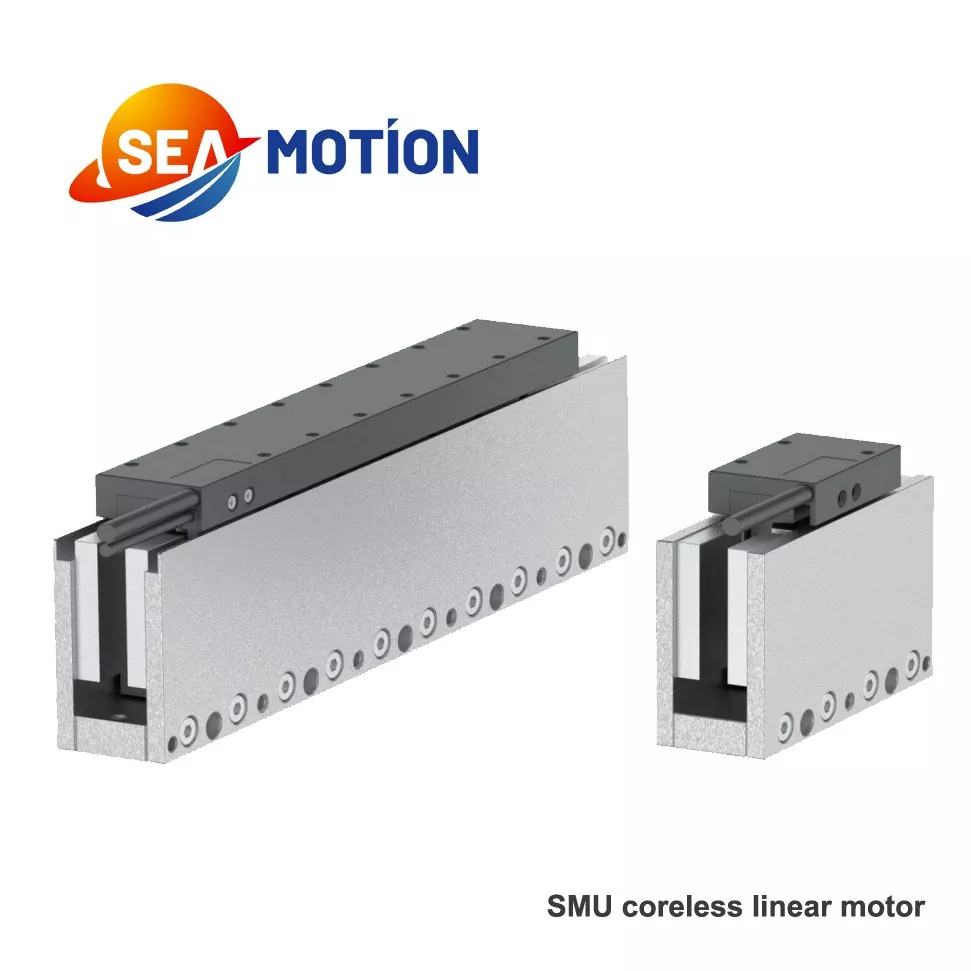

| SMU | Design magnético bilateral e sem ferro | Considere baixa engrenagem, movimento suave e gerenciamento térmico | Posicionamento preciso e processos de inspeção sensíveis |
| SMJE / SMJD | Configurações semifechadas/totalmente fechadas | Verifique os requisitos de proteção ambiental, acesso e instalação | Equipamento que requer um arranjo de motor mais fechado |
Esta tabela fornece uma estrutura de seleção inicial em vez de uma classificação universal de desempenho. Confirme as especificações atuais do modelo, os requisitos ambientais e a adequação da aplicação com o fabricante antes de finalizar o projeto.
Para obter informações detalhadas sobre a série, visite a página de motores lineares SEA MOTION.
O manuseio de wafer, a inspeção de precisão, a colagem de matrizes e o processamento do painel de exibição exigem movimento preciso e posicionamento repetível. Os motores lineares podem apoiar essas operações, proporcionando deslocamento rápido e controlado e reduzindo erros de movimento relacionados à transmissão.
Equipamentos de processamento a laser e máquinas-ferramentas de alta precisão geralmente precisam de movimento rápido, aceleração controlada e rastreamento preciso do caminho. Eixos lineares de acionamento direto podem ajudar a melhorar o rendimento e reduzir erros de posicionamento associados a sistemas de transmissão mecânica.
Sistemas automatizados de coleta e colocação, máquinas de distribuição, linhas de montagem de componentes e equipamentos de inspeção visual dependem de movimentos consistentes. Os motores de acionamento linear podem suportar operação de alto ciclo e movimento preciso entre locais de processamento.
A fabricação de baterias e a produção de células solares envolvem posicionamento, alinhamento, empilhamento e inspeção repetitivos. Um sistema de motor linear adequadamente projetado pode ajudar a manter a repetibilidade e, ao mesmo tempo, atender aos requisitos de aceleração e tempo de ciclo da produção automatizada.
Plataformas de imagem, automação laboratorial e equipamentos de medição de precisão podem se beneficiar de movimentos suaves e controláveis. Os projetistas também devem considerar ruído, vibração, aumento de temperatura, limpeza e quaisquer requisitos de segurança específicos da aplicação.
A SEA MOTION também desenvolve equipamentos baseados em tecnologia de motor de acionamento linear, incluindo corte a laser de alta precisão e sistemas de reconhecimento e inspeção visual.
A escolha de um motor adequado requer mais do que comparar a velocidade máxima ou o empuxo máximo. Os engenheiros devem avaliar todo o eixo de movimento, incluindo a carga, a guia, o servo acionamento, o dispositivo de feedback e o sistema de gerenciamento térmico.
Um ponto de partida útil para a força de aceleração é:
Força de aceleração necessária = Massa em movimento × Aceleração
Por exemplo, acelerar um conjunto móvel de 20 kg a 10 m/s² requer 200 N de força líquida de aceleração antes de levar em conta o atrito, a gravidade, as forças do processo e outras perdas. A seleção final do motor deve distinguir o empuxo contínuo do empuxo de pico e verificar se o eixo completo pode atender ao perfil de movimento necessário.
Revise as especificações do motor de acionamento linear do fabricante e solicite suporte de engenharia quando a carga ou o ciclo de trabalho forem exigentes.
| Fator de Avaliação | Motor de acionamento linear | Parafuso de esfera ou acionamento por correia |
|---|---|---|
| Geração de movimento | Impulso eletromagnético linear direto | Movimento rotativo convertido em deslocamento linear |
| Folga de transmissão | Sem folga na transmissão mecânica | Depende do design, componentes e ajuste |
| Resposta dinâmica | Pode suportar alta aceleração e resposta rápida | Limitado pela inércia da transmissão, rigidez e projeto mecânico |
| Desgaste mecânico | Sem desgaste de fuso de esfera ou transmissão por correia | Os componentes da transmissão podem se desgastar com o tempo |
| Considerações térmicas | A dissipação de calor da bobina e a temperatura do ímã requerem avaliação | Motor, rolamentos, parafuso e aquecimento da transmissão requerem avaliação |
| Investimento inicial | Pode ser maior dependendo do design completo do sistema | Pode ser econômico para tarefas de posicionamento convencionais |
| Aplicações mais adequadas | Perfis de movimento exigentes, de alta velocidade e alta precisão | Posicionamento de uso geral e sistemas sensíveis ao custo |
Um motor de acionamento linear não é automaticamente a melhor solução para todas as máquinas. Os fusos de esferas e os acionamentos por correia permanecem práticos para muitas aplicações, especialmente quando velocidade e precisão moderadas satisfazem os requisitos do processo. A escolha certa depende da meta de desempenho, da arquitetura do sistema, do custo do ciclo de vida e do ambiente operacional.
Embora os motores de acionamento direto eliminem vários componentes de transmissão mecânica, a qualidade da instalação permanece crítica para o desempenho a longo prazo.
Antes do comissionamento, teste o motor na faixa pretendida de velocidade, aceleração, carga e ciclo de trabalho. Registre o desempenho de posicionamento e a temperatura sob condições operacionais representativas. Estas verificações ajudam a identificar problemas de integração antes da produção em grande escala.
Sua principal vantagem é o movimento linear direto sem um mecanismo de transmissão rotativo-linear. Isso elimina a folga da transmissão e pode permitir alta aceleração, posicionamento preciso e manutenção reduzida associada a fusos de esferas ou correias.
Sim. Muitos motores de acionamento linear são projetados para aceleração rápida, altas velocidades de deslocamento e mudanças de direção frequentes. O desempenho real depende do impulso do motor, da massa móvel, da capacidade do servo-drive, do feedback do codificador, da rigidez mecânica e dos limites térmicos.
Os motores com núcleo de ferro usam uma estrutura magnética de ferro e podem fornecer alta densidade de força, mas a atração magnética e as características de engrenagem devem ser consideradas. Os motores sem ferro eliminam o núcleo de ferro no conjunto da bobina móvel, o que pode reduzir o desgaste e melhorar a suavidade do movimento. A melhor escolha depende do impulso, da precisão e dos requisitos térmicos da aplicação.
O motor elimina a manutenção associada aos componentes convencionais de transmissão por parafuso ou correia. No entanto, o sistema completo ainda pode exigir a inspeção de guias lineares, cabos, codificadores, equipamentos de refrigeração, equipamentos de montagem e outros componentes, de acordo com o ambiente operacional e as recomendações do fabricante.
Comece definindo a carga útil, a distância percorrida, o empuxo contínuo e de pico, a velocidade, a aceleração, a precisão do posicionamento, o ciclo de trabalho e as condições de instalação. Em seguida, verifique a compatibilidade elétrica, os requisitos de refrigeração, as opções de feedback e a integração mecânica com o fabricante.
MOVIMENTO DO MAR oferece múltiplas configurações de motores lineares para aplicações de movimento de precisão. Para obter uma recomendação adequada, forneça o curso necessário, massa móvel, velocidade alvo, aceleração, precisão de posicionamento, ciclo de trabalho e restrições de instalação. A equipe de engenharia pode usar esses detalhes para ajudar a identificar uma configuração apropriada.
Um motor de acionamento linear pode ajudar os fabricantes a superar as limitações dos sistemas de transmissão convencionais, fornecendo impulso linear direto, controle de movimento responsivo e desgaste reduzido relacionado à transmissão. Suas vantagens são especialmente relevantes para equipamentos semicondutores, usinagem de precisão, processamento a laser, montagem eletrônica e inspeção automatizada. A implementação bem-sucedida depende da seleção da estrutura correta do motor, da correspondência do empuxo contínuo e de pico com a carga real e da integração do motor com guias, feedback, servoacionamentos e gerenciamento térmico adequados.
Esteja você atualizando uma máquina existente ou desenvolvendo uma nova plataforma de automação, a SEA MOTION pode ajudá-lo a avaliar as opções de motores de acionamento linear para sua aplicação. Visite a página oficial do produto do motor de acionamento linear para revisar as configurações e parâmetros técnicos disponíveis. Se precisar de assistência com a seleção de modelos, requisitos de desempenho ou uma solução específica para o projeto,Contate-nospara discutir suas necessidades e solicitar um orçamento personalizado.
