Como um codificador fotoelétrico absoluto de volta única pode fornecer feedback preciso em sistemas de movimento compactos

Jing Yuedesenvolve componentes de controle de movimento de precisão para aplicações de automação exigentes e seusCodificador Fotoelétrico Absoluto de Volta Únicafoi projetado para sistemas compactos que exigem feedback confiável de posição angular. Com dimensões em miniatura, resolução de 17 bits, estrutura de eixo oco, comunicação RS485 e velocidades de até 20.000 RPM, este codificador é adequado para robótica, motores em miniatura, equipamentos médicos e automação de precisão.

Um codificador fotoelétrico absoluto de volta única é um dispositivo de feedback rotativo de precisão que determina a posição do eixo dentro de uma revolução completa. Ao contrário de um encoder incremental convencional que depende da contagem de pulsos, um encoder absoluto fornece um valor de posição definido correspondente ao ângulo do eixo. O princípio de detecção fotoelétrica usa detecção óptica para obter medição de posição de alta resolução sem contato físico entre os componentes de detecção. Para sistemas de movimento compactos, a combinação de resolução de 17 bits, faixa de diâmetro externo em miniatura de 8 a 26 mm, construção de eixo oco, saída RS485 e velocidade máxima permitida de 20.000 RPM tornam esse tipo de codificador adequado para aplicações onde espaço, velocidade e desempenho de posicionamento devem ser equilibrados.

Índice

1. O que é um codificador fotoelétrico absoluto de volta única?
2. Como funciona um codificador fotoelétrico?
3. Quais são os principais recursos?
4. Quais são as principais especificações técnicas?
5. Onde este codificador é usado?
6. Como os engenheiros devem selecionar o codificador certo?
7. O que deve ser considerado durante a instalação?
8. Perguntas frequentes
9. Conclusão

O que é um codificador fotoelétrico absoluto de volta única?

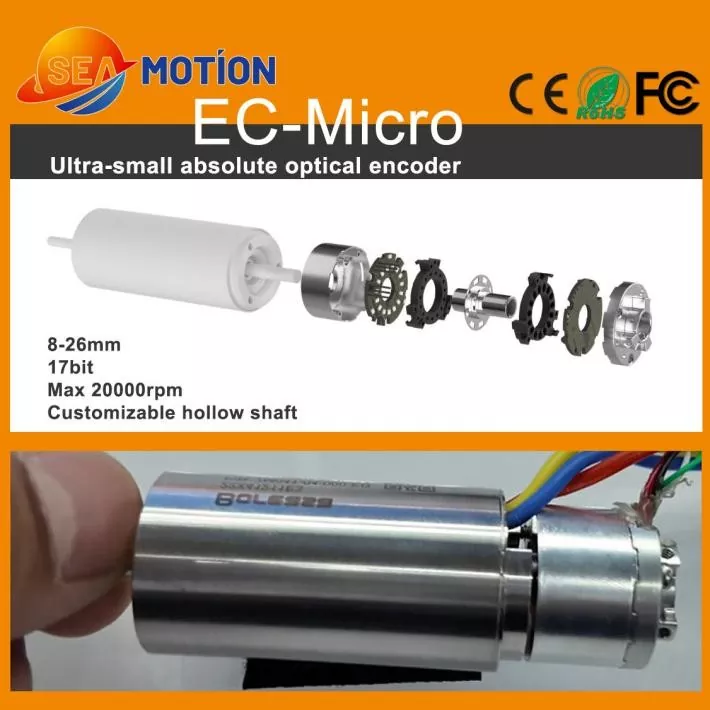

Um codificador fotoelétrico absoluto de volta única é um sensor de posição rotativo projetado para determinar a posição angular exata de um eixo giratório em 360 graus. Cada posição angular corresponde a um valor de posição digital exclusivo, permitindo que o sistema de controle identifique diretamente a posição do eixo.

O termo "volta única" significa que o codificador mede a posição angular dentro de uma revolução, em vez de rastrear continuamente múltiplas revoluções. Isto o torna adequado para mecanismos rotativos onde o posicionamento preciso de uma volta é o principal requisito.

"Fotoelétrico" descreve a tecnologia de detecção. O codificador normalmente usa uma fonte de luz, disco óptico codificado e componentes de detecção fotoelétrica para converter a rotação do eixo em sinais elétricos. Como o processo de detecção não envolve contato, a tecnologia óptica pode fornecer feedback estável, evitando o contato mecânico entre os elementos sensores.

A construção em miniatura é especialmente importante para equipamentos de automação modernos. Com diâmetros externos disponíveis de aproximadamente 8 mm a 26 mm, um encoder compacto pode ser integrado em pequenos motores e mecanismos onde o espaço de instalação é limitado.

Para obter informações adicionais sobre a tecnologia de feedback óptico, os engenheiros também podem explorar soluções de codificadores fotoelétricos ao comparar diferentes tecnologias de detecção rotativa.

Como funciona um codificador fotoelétrico?

O princípio de funcionamento de um codificador fotoelétrico absoluto envolve vários processos coordenados:

1. Rotação do eixo:O eixo do codificador gira junto com o motor ou sistema de transmissão mecânica.
2. Codificação óptica:Um disco codificado com precisão gira com o eixo e cria padrões ópticos variáveis.
3. Detecção de luz:Sensores fotoelétricos detectam as alterações ópticas geradas pelo disco giratório.
4. Processamento de sinal:Os circuitos eletrônicos internos processam os sinais detectados em informações de posição.
5. Saída digital:O codificador transmite dados de posição ao controlador de movimento através da interface de comunicação especificada.

Este processo permite que o controlador obtenha um valor de posição angular em vez de depender apenas de pulsos de movimento acumulados. Como resultado, o feedback de posição absoluta pode ser valioso em aplicações de movimento de precisão onde a posição atual do eixo precisa ser identificada com precisão.

Quais são os principais recursos?

Tamanho miniatura para equipamentos com espaço limitado

Mecanismos de automação compactos geralmente possuem espaço de instalação muito limitado. A faixa de diâmetro externo de 8 a 26 mm do codificador permite que os projetistas integrem feedback de posição em motores em miniatura, juntas robóticas, instrumentos médicos e outros mecanismos densamente organizados.

Resolução de 17 bits

O codificador fornece resolução de 17 bits, permitindo que o sistema de controle distinga mudanças sutis na posição angular. A alta resolução é particularmente útil em aplicações que envolvem posicionamento preciso, movimentos robóticos delicados e servomecanismos compactos.

Contudo, a resolução do codificador não deve ser confundida com a precisão geral do sistema. Tolerâncias mecânicas, alinhamento do eixo, vibração, desempenho do controlador, características do motor e condições de instalação podem influenciar o resultado final do posicionamento.

Capacidade de alta velocidade

Os motores miniatura podem operar em altas velocidades de rotação, especialmente em atuadores compactos e equipamentos de precisão. A velocidade máxima permitida especificada de até 20.000 RPM torna o codificador adequado para aplicações selecionadas de alta velocidade quando o motor completo e o sistema mecânico são projetados adequadamente.

Construção de eixo oco

Um projeto de eixo oco pode simplificar a integração em torno de eixos de motor em miniatura. Também pode ajudar a reduzir o espaço necessário para o acoplamento mecânico em comparação com certos arranjos convencionais de eixo sólido.

Comunicação Digital RS485

O codificador usa uma interface de saída RS485 e suporta uma taxa de transmissão especificada de 2,5 Mbps. Isto fornece uma solução de comunicação digital para transmitir informações de posição entre o codificador e os componentes eletrônicos de controle compatíveis.

Sensor Óptico

A detecção fotoelétrica fornece um método sem contato de detecção de posição. Pode ser particularmente útil em aplicações onde os projetistas preferem feedback óptico em vez de tecnologia de detecção magnética.

Quais são as principais especificações técnicas?

Compreender os parâmetros técnicos é essencial ao integrar um codificador em uma nova máquina. A tabela a seguir resume as principais especificações associadas à configuração do encoder miniatura.

A configuração publicada também especifica parafusos de montagem M2, uma interface de soldagem PCB de cinco pinos, deslocamento radial do eixo de ±0,1 mm e deslocamento axial de ±0,1 mm. Esses parâmetros devem ser considerados durante a integração mecânica e elétrica.

Onde este codificador é usado?

Motores em miniatura

Motores compactos usados ​​em equipamentos de precisão geralmente precisam de componentes de realimentação que ocupam muito pouco espaço. Um encoder absoluto em miniatura pode fornecer informações de posição de alta resolução sem aumentar significativamente o tamanho geral do conjunto do motor.

Mãos robóticas hábeis

As mãos robóticas requerem vários atuadores compactos para controlar os dedos e as articulações. O feedback de posição é importante para coordenar esses movimentos, enquanto o pequeno tamanho do codificador ajuda os projetistas a manter uma arquitetura de atuador compacta.

Motores sem núcleo

Os motores sem núcleo são usados ​​em aplicações onde baixa inércia e resposta dinâmica rápida são importantes. A combinação desses motores com um codificador de alta resolução pode fornecer o feedback necessário para um controle de movimento preciso.

Equipamento Médico

Equipamentos médicos de precisão podem conter motores em miniatura e mecanismos de posicionamento. Um codificador óptico compacto pode ser considerado para aplicações onde é necessário feedback rotativo preciso, desde que o produto completo satisfaça o design do dispositivo médico relevante e os requisitos regulamentares.

Automação Industrial

Máquinas automatizadas, módulos de posicionamento de precisão, sistemas robóticos e servomecanismos compactos podem exigir feedback angular confiável. A resolução, a interface de comunicação e a construção compacta do codificador o tornam relevante para diversas aplicações de automação.

• Servo motores em miniatura
• Articulações robóticas de precisão
• Mãos robóticas hábeis
• Conjuntos de motores sem núcleo
• Módulos de posicionamento compactos
• Mecanismos de movimento médico
• Equipamentos de automação industrial
• Atuadores miniatura de alta velocidade

Como os engenheiros devem selecionar o codificador certo?

A seleção de um codificador deve envolver mais do que simplesmente comparar a resolução. Os engenheiros devem avaliar todo o sistema de movimento antes de finalizar um modelo.

1. Confira vagas disponíveis:Confirme o diâmetro, a altura, a posição de montagem e a folga circundante do codificador.
2. Combine o eixo:Verifique o diâmetro do eixo, os requisitos do eixo oco, o método de acoplamento e o deslocamento radial e axial permitido.
3. Avalie a resolução:Determine se a resolução de 17 bits atende ao posicionamento necessário e ao desempenho de controle.
4. Confirme a velocidade de rotação:Compare a velocidade operacional máxima da aplicação com a velocidade permitida do codificador.
5. Verifique a comunicação:Certifique-se de que a interface RS485 e a taxa de comunicação sejam compatíveis com o controlador.
6. Verifique os requisitos de energia:Confirme o requisito de alimentação de 5V ±5% e o consumo de corrente.
7. Considere as condições ambientais:Revise a temperatura operacional, requisitos de proteção, vibração, poeira e outros fatores ambientais.
8. Considere a personalização:Os projetos OEM podem exigir diferentes configurações de eixo, dimensões, cabos, interfaces ou soluções de montagem.

Para sistemas de movimento complexos, recomenda-se avaliar o codificador juntamente com o motor, o inversor, o controlador, a transmissão mecânica e o algoritmo de feedback. Essa abordagem em nível de sistema pode ajudar a garantir que o codificador selecionado funcione conforme esperado após a integração.

O que deve ser considerado durante a instalação?

A instalação adequada é essencial para obter feedback estável do encoder. Mesmo um sensor de alta resolução pode não fornecer o desempenho esperado do sistema se a instalação mecânica apresentar desalinhamento ou vibração excessivos.

• Mantenha o alinhamento preciso do eixo durante a montagem.
• Evite carga radial ou axial excessiva no eixo do codificador.
• Siga as dimensões de montagem especificadas e os requisitos de parafusos.
• Mantenha a área de detecção óptica protegida de contaminação inadequada.
• Confirme a fonte de alimentação antes de conectar a interface de comunicação.
• Verifique a fiação RS485 e as configurações de comunicação do controlador.
• Teste o codificador em baixa velocidade antes de passar para a faixa operacional máxima.
• Valide a precisão e a repetibilidade da posição sob cargas operacionais reais.

Para equipamentos OEM, o teste deve idealmente abranger todo o ciclo operacional, incluindo aceleração, desaceleração, rotação contínua, posicionamento e condições de parada de emergência, quando aplicável.

Perguntas frequentes

O que significa volta única em um codificador absoluto?

Volta única significa que o codificador identifica a posição angular do eixo dentro de uma revolução completa de 360 ​​graus. Ele foi projetado para aplicações onde a posição angular precisa dentro de uma única revolução é o principal requisito de feedback.

Qual é a resolução do codificador fotoelétrico absoluto de volta única?

A configuração do codificador referenciado fornece resolução de 17 bits. A precisão prática do posicionamento do sistema completo também dependerá da precisão mecânica, alinhamento do eixo, características do motor, desempenho do controlador e condições de instalação.

Qual é a velocidade rotacional máxima?

A velocidade máxima permitida especificada é de até 20.000 RPM. Os engenheiros devem confirmar o perfil de velocidade necessário e as condições operacionais para o conjunto completo do motor e do codificador antes da implementação.

O codificador usa uma interface RS485?

Sim. A interface de saída especificada é RS485, com uma taxa de transmissão listada de 2,5 Mbps. A compatibilidade do controlador deve ser confirmada antes da integração.

Este codificador é adequado para motores em miniatura?

Sim. Sua faixa compacta de diâmetro externo, configuração de eixo oco, resolução de 17 bits e capacidade de alta velocidade o tornam adequado para aplicações selecionadas de motores em miniatura e atuadores compactos.

Qual faixa de temperatura operacional é especificada?

A faixa de temperatura operacional listada é de -20°C a 85°C. A aplicação final deve ser avaliada quanto às condições térmicas reais, especialmente quando o encoder for instalado dentro de um motor fechado ou caixa de equipamento.

O codificador pode ser personalizado para aplicações OEM?

A personalização pode ser considerada de acordo com os requisitos do projeto. Os engenheiros devem fornecer detalhes como dimensões do eixo, espaço de instalação disponível, requisitos de comunicação, especificações do motor, velocidade operacional e condições ambientais ao discutir uma solução OEM.

Conclusão

UmCodificador Fotoelétrico Absoluto de Volta Únicapode fornecer feedback angular digital preciso, mantendo uma pegada mecânica compacta. Com resolução de 17 bits, comunicação RS485, faixa de diâmetro em miniatura de 8 a 26 mm, construção de eixo oco e velocidade máxima permitida de 20.000 RPM, esse tipo de codificador pode atender aos requisitos de feedback de muitos sistemas de controle de movimento em miniatura. Desde mãos robóticas hábeis e motores sem núcleo até mecanismos médicos e equipamentos de automação industrial, a seleção correta do codificador pode ajudar a criar uma arquitetura de movimento mais precisa e eficiente em termos de espaço.

Se você estiver desenvolvendo um sistema servo em miniatura, um atuador robótico, um motor de precisão ou um módulo de posicionamento automatizado e precisar de ajuda para selecionar a configuração apropriada do encoder,Contate-noshoje para obter especificações técnicas, suporte a aplicativos, opções de personalização e uma cotação OEM da Jingyue.
