Como a automação industrial exige maior precisão, tempos de ciclo mais rápidos e controle de movimento mais confiável,MOVIMENTO DO MARfornece avançadomotor de acionamento linearsoluções projetadas para aplicações exigentes de precisão. Ao converter energia elétrica diretamente em movimento linear, esses motores eliminam a necessidade de componentes convencionais de transmissão mecânica no caminho de acionamento, ajudando os fabricantes de equipamentos a melhorar o desempenho de posicionamento, reduzir erros relacionados a folgas e otimizar a eficiência da produção.
Resumo do artigo:Um motor de acionamento linear fornece movimento linear direto e controlado para fabricação de precisão e equipamentos automatizados. Este guia explica como a tecnologia funciona, compara projetos com núcleo de ferro e sem ferro, analisa parâmetros importantes de desempenho e explora aplicações na fabricação de semicondutores, usinagem CNC, produção de nova energia e inspeção industrial. Também descreve critérios práticos de seleção para ajudar engenheiros e equipes de compras a identificar uma solução adequada.
Um motor de acionamento linear é um atuador eletromagnético que gera movimento em linha reta diretamente, em vez de produzir movimento rotativo que deve ser convertido por meio de um parafuso de esfera, correia ou mecanismo de engrenagem. É amplamente utilizado em aplicações onde posicionamento preciso, aceleração rápida, movimento suave e operação repetível são essenciais.
Em um arranjo típico de acionamento direto, um componente móvel eletromagnético interage com uma trilha de ímã permanente para gerar impulso. Quando integrado com um servoacionamento adequado, dispositivo de feedback de posição e guia linear, o motor torna-se parte de um eixo de movimento controlado.
Ao contrário dos sistemas convencionais acionados por parafuso, um projeto de acionamento direto remove a folga da transmissão mecânica do caminho de acionamento. Isso o torna particularmente atraente para aplicações que exigem mudanças frequentes de direção, posicionamento em alta velocidade e precisão de movimento consistente.
MOVIMENTO DO MAR oferece várias configurações de motor linear, incluindo a série de núcleo de ferro magnético plano SMJ, a série de núcleo de ferro magnético intermediário SMUC, a série de núcleo de ferro magnético bilateral SMU-H e a série sem ferro magnético bilateral SMU. Configurações SMJE semifechadas e SMJD totalmente fechadas também estão disponíveis para requisitos específicos da aplicação.
Para obter mais informações sobre o produto, visite a página do produto do motor de acionamento linear SEA MOTION.
O princípio de funcionamento de um motor de acionamento linear é baseado na força eletromagnética. Um servoacionamento compatível fornece corrente elétrica controlada aos enrolamentos do motor. O campo magnético resultante interage com os ímãs permanentes ao longo da pista do motor, gerando empuxo linear.
O controlador ajusta os comandos de corrente e movimento de acordo com a posição, velocidade e aceleração necessárias. Quando um dispositivo de feedback é incorporado, o sistema de controle pode comparar continuamente o movimento real com a posição alvo e corrigir os desvios.
Um sistema de movimento linear típico inclui os seguintes componentes:
Como o motor gera empuxo linear diretamente, ele evita erros de passo, folga e complacência de transmissão que podem afetar mecanismos acionados por parafuso ou por correia. No entanto, a precisão geral ainda depende do codificador, do ajuste do servo, da qualidade da guia, da estabilidade térmica, da precisão da montagem e da estrutura da máquina.
O acionamento direto elimina a folga da transmissão mecânica, facilitando a obtenção de posicionamento consistente e repetibilidade. Isso é valioso para corte de precisão, posicionamento de componentes eletrônicos, inspeção óptica e montagem automatizada.
Os motores lineares podem responder rapidamente às mudanças nos comandos de movimento. Em configurações adequadas, isso permite tempos de transferência mais curtos, movimentos alternativos mais rápidos e melhor rendimento em equipamentos de produção de alto ciclo.
A remoção do parafuso, da correia ou da transmissão da engrenagem do caminho de transmissão reduz o desgaste associado a esses componentes. Os requisitos de manutenção podem, portanto, diminuir, embora guias, rolamentos, equipamentos de refrigeração e outros componentes do sistema ainda exijam manutenção adequada.
Com feedback adequado e ajuste de controle, um motor de acionamento linear pode fornecer movimento estável em ciclos operacionais repetidos. Isso ajuda os fabricantes a manter condições de processamento consistentes durante inspeção de precisão, colagem, distribuição e usinagem.
Os motores lineares podem suportar posicionamento de curso curto, movimento de longo curso e arranjos multieixos sincronizados. Sua adequação depende do empuxo necessário, do comprimento do trilho, do espaço de instalação, do projeto térmico e da arquitetura de controle.
Diferentes estruturas de motores lineares atendem a diferentes prioridades de engenharia. A escolha entre designs com núcleo de ferro e sem ferro deve ser baseada nos requisitos de empuxo da aplicação, tolerância à ondulação de força, atração magnética, comportamento térmico e espaço de instalação disponível.
| Projeto de motores | Principais características | Aplicações potenciais | Consideração de seleção |
|---|---|---|---|
| Núcleo de ferro magnético plano | Estrutura magnética compacta e alto potencial de empuxo | Equipamentos CNC e automação industrial | Avalie a ondulação da força e a atração magnética |
| Núcleo de ferro magnético intermediário | Arranjo magnético e mecânico alternativo | Eixos de movimento de precisão especializados | Verifique a geometria de montagem e o impulso necessário |
| Núcleo de ferro magnético bilateral | Arranjo magnético de dupla face | Posicionamento industrial altamente dinâmico | Avalie a integração estrutural e as forças magnéticas |
| Sem ferro magnético bilateral | Nenhum núcleo de ferro no conjunto da bobina móvel | Inspeção de precisão, montagem eletrônica e aplicações de ondulação de baixa força | Confirme o empuxo contínuo e os limites térmicos |

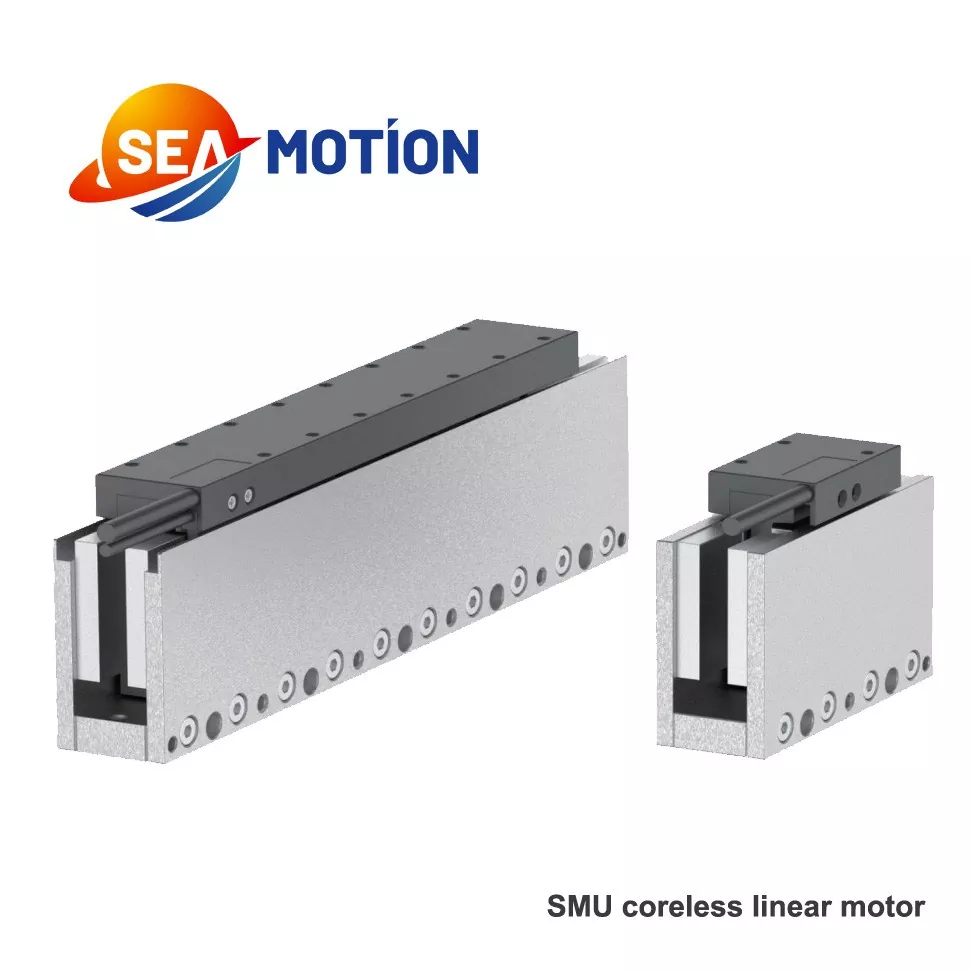

A série SMU da SEA MOTION oferece uma opção sem ferro para aplicações onde movimento suave e baixa atração magnética são considerações importantes de projeto. As famílias SMJ, SMUC e SMU-H fornecem alternativas de núcleo de ferro para outras combinações de requisitos de empuxo, tamanho e integração.
As características de design variam de acordo com o modelo. Os engenheiros devem revisar as curvas força-velocidade relevantes, desenhos dimensionais e limites operacionais antes de finalizar a seleção do motor.
A escolha de um motor de acionamento linear exige mais do que comparar a velocidade máxima ou o empuxo máximo. O motor deve satisfazer tanto as demandas de aceleração de curta duração quanto as demandas contínuas do ciclo de produção.
A tabela a seguir resume as especificações representativas publicadas para a série de motores de acionamento linear sem ferro SEA MOTION SMU21.
| Parâmetro | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Impulso máximo | 105N | 210N | 315N | 420N |
| Impulso contínuo | 30N | 60N | 90N | 120N |
| Comprimento da bobina | 78 milímetros | 138 milímetros | 198 milímetros | 258 milímetros |
| Potência contínua máxima | 49 W | 100W | 145W | 195W |
| Passo magnético | 30mm | 30mm | 30mm | 30mm |
Importante:A tabela resume os valores em nível de modelo da especificação de série publicada. A velocidade máxima, a corrente, a configuração do enrolamento e outras características elétricas variam de acordo com o modelo e a opção de enrolamento. Consulte a ficha técnica completa do fabricante antes de tomar decisões de engenharia.
Ao revisar uma folha de especificações, priorize estes parâmetros:
Para uma comparação mais confiável, avalie a carga esperada, o perfil de aceleração, o ciclo de trabalho e as condições térmicas em conjunto, em vez de escolher um motor com base em uma única especificação principal.
A combinação de acionamento direto, resposta dinâmica e posicionamento controlável torna os motores de acionamento linear adequados para uma ampla gama de aplicações industriais.
O manuseio de wafer, o alinhamento preciso, os estágios de inspeção e o processamento do painel de exibição podem exigir movimentos repetíveis com erro mínimo de posicionamento. Os motores lineares ajudam os projetistas de equipamentos a construir eixos de movimento responsivos para esses processos exigentes.
Centros de usinagem de alta velocidade, sistemas de corte a laser e equipamentos de gravação de precisão podem se beneficiar da rápida aceleração e da remoção da folga da chave de fenda. A rigidez da máquina, as forças de corte e o controle térmico continuam importantes para a precisão da usinagem final.
O manuseio, empilhamento, alinhamento de componentes e inspeção de células fotovoltaicas dos eletrodos da bateria geralmente envolvem movimentos repetitivos de alta velocidade. Um motor dimensionado adequadamente pode ajudar a coordenar essas operações enquanto mantém um posicionamento consistente.
A fabricação de eletrônicos usa movimentos precisos para posicionamento, distribuição, colagem, classificação e inspeção visual de componentes. Os eixos de acionamento direto podem suportar tempos de ciclo curtos e movimentos controlados em operações repetidas.
Plataformas de imagem, instrumentos de laboratório e equipamentos de medição científica podem exigir movimentos suaves e controlados. O motor e o sistema de feedback apropriados devem ser selecionados de acordo com os requisitos de ruído, precisão, limpeza, segurança e ciclo de trabalho.
A SEA MOTION também desenvolve equipamentos baseados em tecnologia de motores lineares, incluindo corte a laser de alta precisão e sistemas de reconhecimento e inspeção visual. Explore suas soluções de motores lineares para compreender a gama mais ampla de produtos.
Um processo de seleção estruturado ajuda a reduzir alterações de engenharia e evitar componentes de movimento subdimensionados ou desnecessariamente caros. Antes de solicitar um orçamento, defina as condições de funcionamento da forma mais clara possível.
Também é útil solicitar ao fornecedor desenhos dimensionais, curvas força-velocidade, especificações elétricas, compatibilidade de acionamento recomendada e suporte técnico durante o comissionamento.
Para as equipes de compras, considerações adicionais incluem consistência de produção, procedimentos de inspeção, capacidade de entrega, disponibilidade de peças de reposição e suporte pós-venda. SEA MOTION relata que sua oficina limpa atualizada entrou em operação no início de 2026, aumentando a capacidade de produção e apoiando a melhoria da consistência do produto e da eficiência de entrega.
Um servo motor rotativo convencional produz movimento rotacional que pode exigir um parafuso esférico, correia ou caixa de engrenagens para criar deslocamento linear. Um motor de acionamento linear gera empuxo em linha reta diretamente, eliminando a necessidade desses componentes de transmissão mecânica no caminho de acionamento.
Sim. Os motores lineares podem fornecer aceleração rápida e posicionamento de alta velocidade quando o motor, o servo acionamento, o sistema de feedback e a estrutura mecânica são combinados corretamente. O desempenho alcançável depende do modelo específico e das condições de aplicação.
Os motores com núcleo de ferro usam um núcleo de ferro na montagem eletromagnética e podem fornecer alto empuxo em um design compacto. Os motores sem ferro eliminam o núcleo de ferro no conjunto da bobina móvel, o que pode reduzir o denteamento e a atração magnética. A melhor escolha depende dos requisitos de impulso, suavidade e integração do aplicativo.
O mecanismo de acionamento direto elimina o desgaste associado às transmissões convencionais por parafuso ou correia. Contudo, o sistema de movimento completo ainda pode exigir lubrificação da guia, inspeção de cabos, limpeza, manutenção do sistema de refrigeração e verificações periódicas de desempenho.
Calcule a força necessária ao longo do ciclo operacional, incluindo aceleração, atrito, cargas externas e forças de processo. Em seguida, avalie o ciclo de trabalho e as condições térmicas. O motor selecionado deve satisfazer requisitos contínuos, bem como exigências de força de pico.
MOVIMENTO DO MAR oferece as séries de motores lineares SMJ, SMUC, SMU-H e SMU, juntamente com configurações SMJE semifechadas e SMJD totalmente fechadas. A disponibilidade e adequação devem ser confirmadas com o fabricante de acordo com o deslocamento, força, condições de instalação e aplicação necessários.
Forneça o impulso necessário, massa móvel, comprimento do curso, velocidade máxima, aceleração, ciclo operacional, dimensões de instalação, fonte de alimentação, requisitos de feedback e aplicação pretendida. Compartilhar desenhos relevantes ou especificações de equipamentos existentes também pode ajudar o fornecedor a recomendar uma configuração adequada.
Um motor de acionamento linear é uma opção valiosa para fabricantes que buscam posicionamento preciso, resposta dinâmica rápida e dependência reduzida de componentes de transmissão mecânica. Suas vantagens podem ser particularmente significativas em equipamentos semicondutores, usinagem CNC, produção de baterias, montagem eletrônica e inspeção automatizada. A implementação bem-sucedida, entretanto, requer uma avaliação cuidadosa do empuxo, velocidade, limites térmicos, feedback e integração mecânica.
MOVIMENTO DO MAR fornece múltiplas configurações de motores lineares e suporte técnico para aplicações de controle de movimento industrial. Se você estiver avaliando um novo projeto de máquina ou atualizando um eixo de movimento existente, visite a página do produto do motor de acionamento linear para revisar as opções disponíveis. Entre em contato com a SEA MOTION para discutir seus requisitos operacionais, comparar modelos adequados e obter especificações do produto e uma cotação. Para uma recomendação personalizada e assistência em seu próximo projeto de automação,Contate-noshoje.
